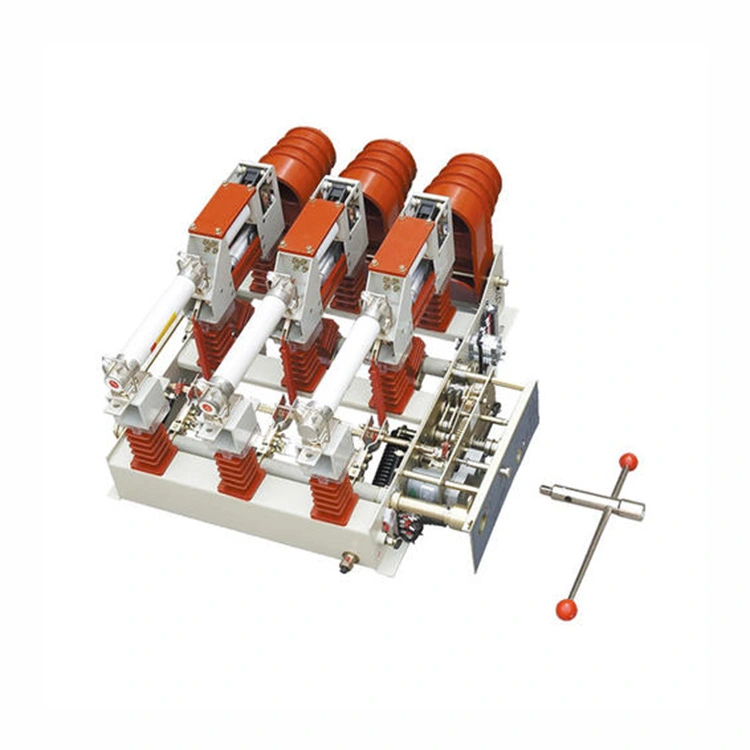

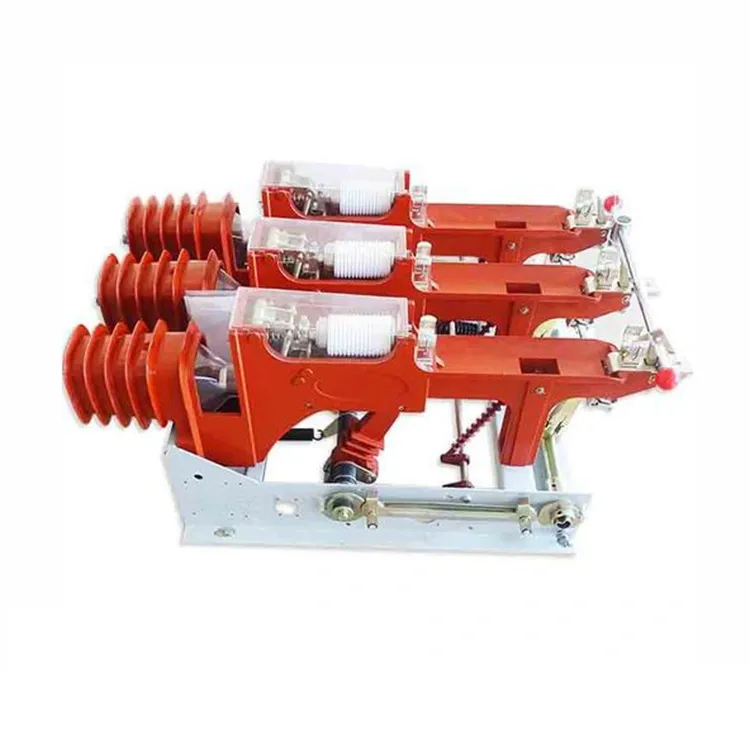

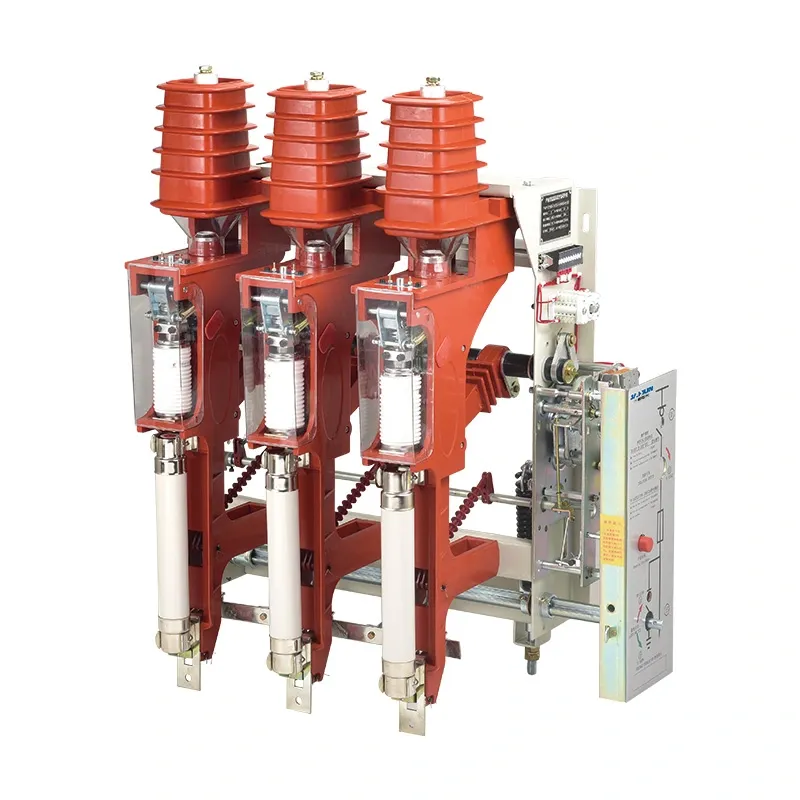

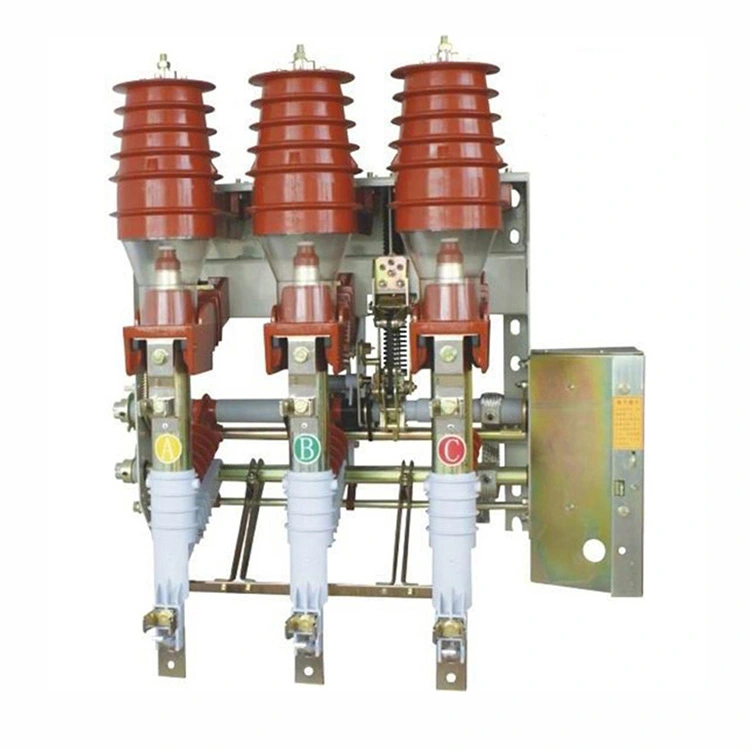

Вакуумний запобіжник Mv Вимикач навантаження 11кВ

Вимикач навантаження з вакуумним запобіжником 11kv є трифазним розподільним пристроєм середньої напруги з номінальною напругою 12 кВ і номінальною частотою 50 Гц. Він призначений для вмикання та відключення струмів навантаження, контурних струмів, струмів холостого ходу трансформатора та струмів зарядки кабелю, а також для замикання струмів короткого замикання. При оснащенні заземлювачем вимикач навантаження здатний витримувати струми короткого замикання. Структурну особливість можна показати так:

1. Вимикач навантаження, заземлювач, запобіжник і робочий механізм встановлені на одній рамі, що дозволяє гнучкі комбінації. Конструкція компактна, з невеликими габаритними розмірами і простим монтажем.

2. Оснащений ізольованими екранами для фіксованих контактів, кільцевий головний блок забезпечує внутрішню ізоляцію без потреби міжфазних бар’єрів або ізоляційних перегородок у місцях розриву, що ефективно запобігає аварійним спалахам дуги всередині шафи.

3. Надійне механічне блокування забезпечується між вимикачем навантаження на вакуумному запобіжнику високої напруги, вимикачем заземлення та запобіжником, щоб забезпечити відповідність вимогам безпеки «п’яти запобігань».

4. На високовольтному вимикачі навантаження з вакуумним запобіжником доступні два режими роботи: ручне керування та моторизоване керування з подвійним джерелом живлення змінного/постійного струму.

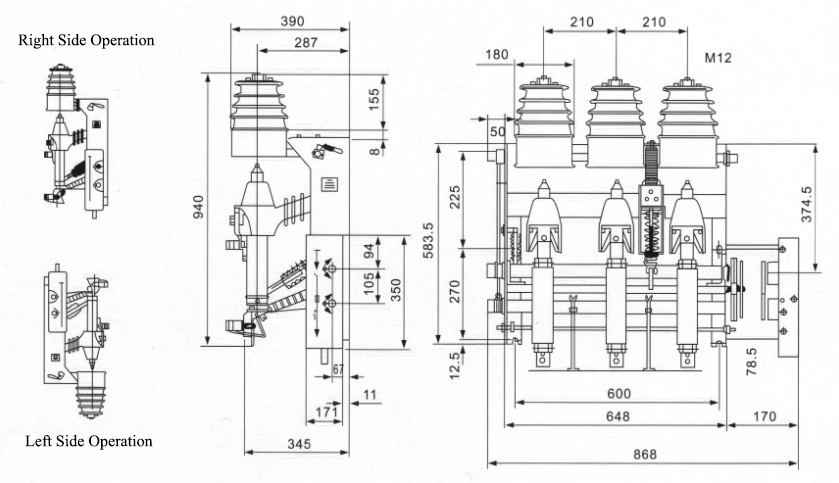

Параметр продукту:

Часті запитання про продукт:

Q: Як вакуумна технологія покращує продуктивність високовольтного вакуумного вимикача запобіжника 11 кВ?

A: Вакуумний переривник забезпечує чисте, надійне середовище для гасіння дуги. Це забезпечує швидке гасіння дуги при нульовому струмі, зменшує знос контактів, мінімізує вимоги до обслуговування та усуває екологічні проблеми, пов’язані з газом SF₆.

З: Яку роль відіграють запобіжники в комбінації вимикача навантаження та запобіжника?

A: Запобіжники діють як резервний захист, перериваючи високі струми замикання, що перевищують здатність вимикача навантаження. Вони також керують ударним механізмом, який розмикає вимикач під час несправності, забезпечуючи скоординоване роз’єднання ланцюга.

З: Які переваги перед звичайним автоматичним вимикачем?

A: У той час як автоматичні вимикачі пропонують повну можливість усунення несправностей, вакуумний вимикач навантаження з запобіжником забезпечує більш компактне, економічно ефективне та зручне в обслуговуванні рішення для додатків на рівні розподілу. Він особливо підходить для захисту трансформаторів, де достатня координація запобіжника та перемикача.
