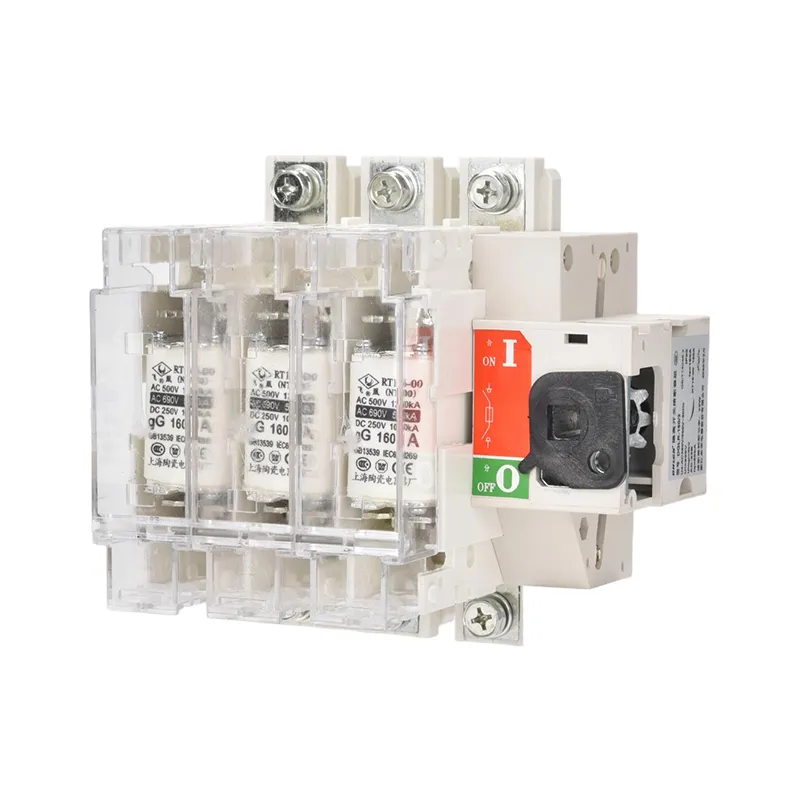

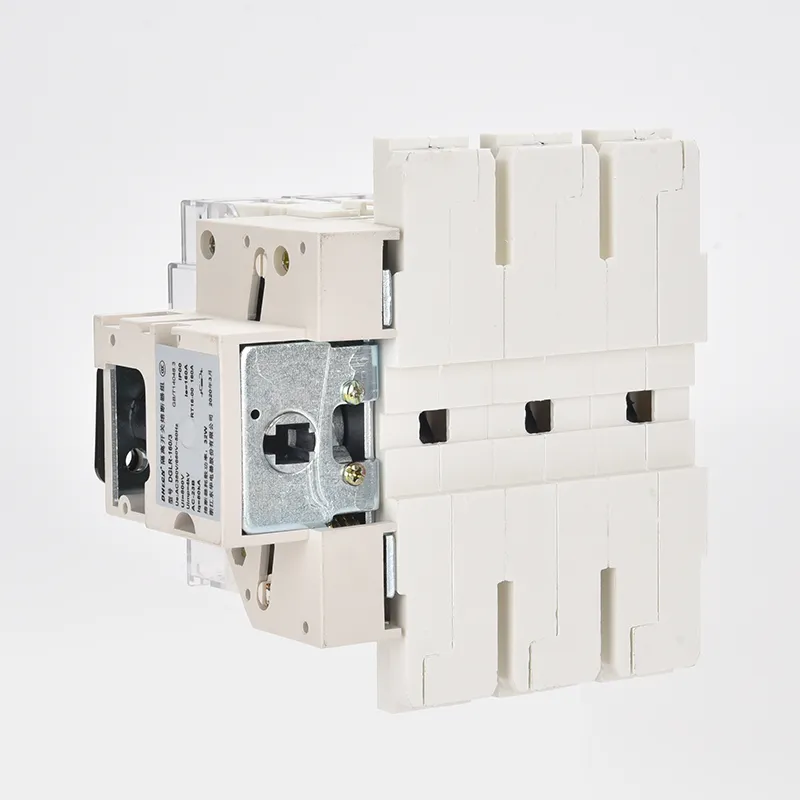

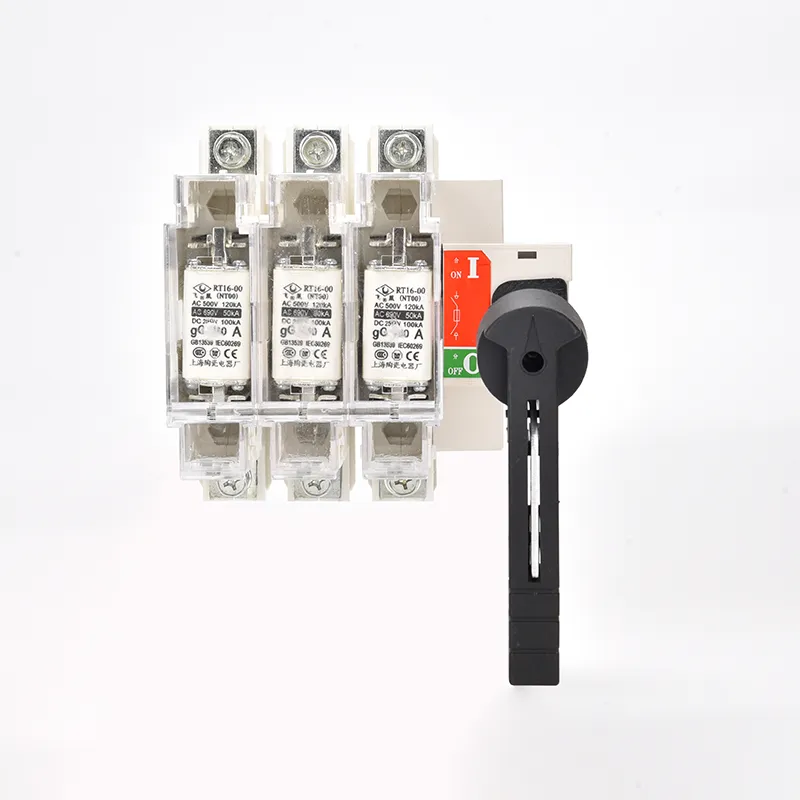

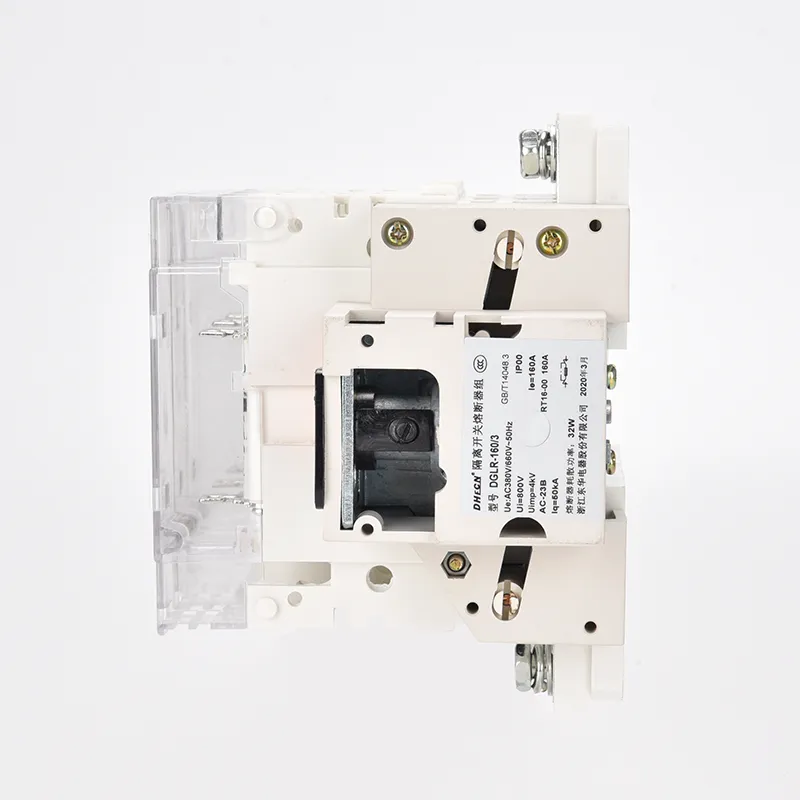

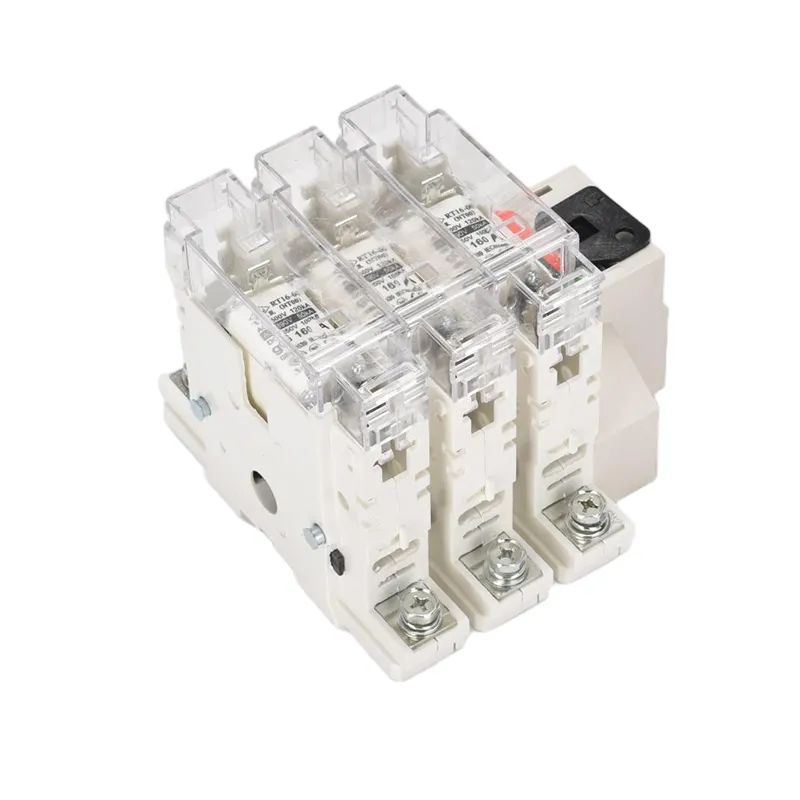

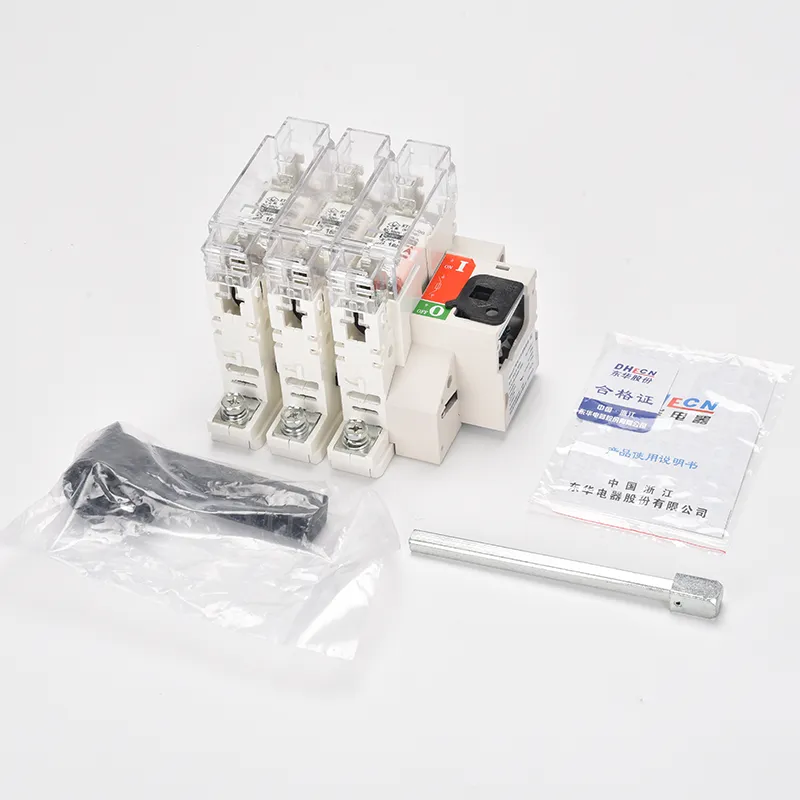

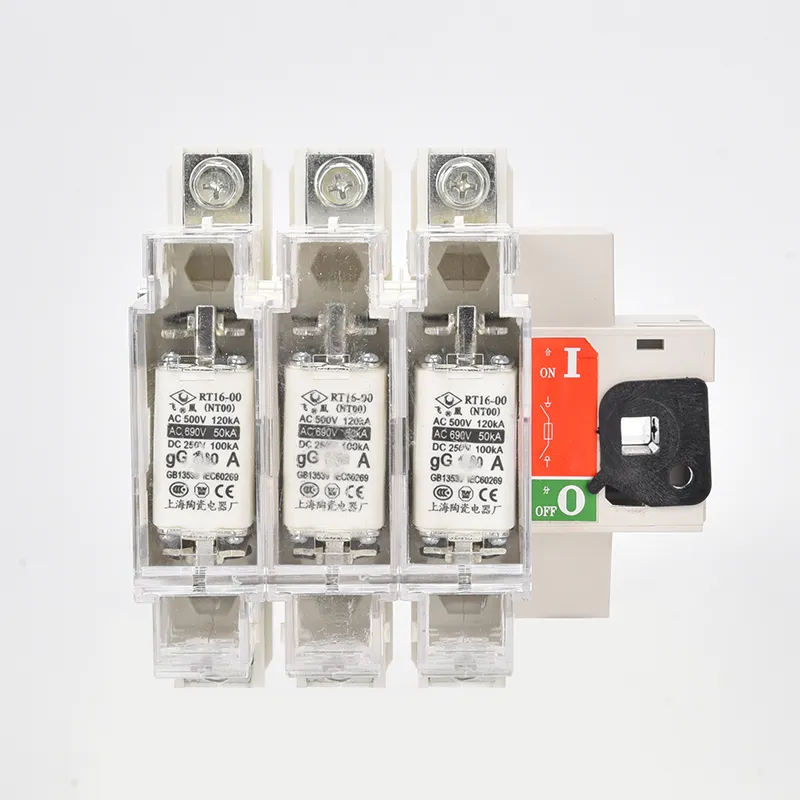

Перемикач трифазного запобіжника змінного струму

Кожен трифазний ізолятор із запобіжником змінного струму, виготовлений компанією Wenzhou XiFa Electric Power Equipment Co., Ltd, може забезпечити чітку видиму точку розриву, надійну ізоляцію ланцюгів і захист від коротких замикань і перевантажень. Така увага до деталей дизайну мінімізує ризик під час обслуговування та щоденної експлуатації. Водночас WenZhou XiFa надає технічну підтримку, інструкції зі встановлення та послуги швидкого реагування для кожного проданого трифазного ізолятора змінного струму, щоб гарантувати, що клієнти отримають як високоякісні ізолятори, так і надійну підтримку протягом усього життєвого циклу продукту.

Надіслати запит

Опис продукту

Трифазний ізолятор із запобіжником змінного струму поєднує в собі функції ізолятора та запобіжника, забезпечуючи як розділення ланцюга, так і захист від перевантаження по струму. Його структурні особливості та переваги можна підсумувати таким чином:

Конструктивні особливості трифазних ізоляторів із запобіжниками змінного струму:

1. Конструкція контакту: рухомий контакт має арочну структуру, підняту в центрі відповідно до ширини контактного простору. Це забезпечує надійний провідний шлях у парі з фіксованим контактом.

2. Вбудований запобіжник: оснащений вбудованими запобіжниками, які забезпечують захист від перевантаження по струму. Коли сила струму перевищує номінальне значення, елемент запобіжника плавиться, негайно роз'єднуючи ланцюг.

3. Механічне блокування: вал з’єднаний з ручкою, а пружинний механізм накопичення енергії забезпечує швидке перемикання. Швидкість і сила роботи залишаються постійними, незалежно від ручних зусиль.

4. Захисний корпус: Корпус виготовлено зі смоли, армованої скловолокном, що забезпечує відмінну діелектричну міцність і надійну ізоляцію.

Переваги трифазних ізоляторів із запобіжниками змінного струму:

1. Комплексний захист: поєднує в собі функцію ізоляції вимикача із захистом від надструму запобіжником, забезпечуючи швидку реакцію на короткі замикання та перевантаження.

2. Безпечний і надійний: висока відключаюча здатність, потужні характеристики обмеження струму та механічні функції блокування підвищують безпеку експлуатації.

3.Просте обслуговування: модульна конструкція запобіжника дозволяє швидко замінити елементи запобіжника після несправності без необхідності заміни всього блоку.

4. Ефективність: добре підходить для застосувань із низькою напругою, таких як трансформатори, що монтуються на панелях, забезпечуючи стабільну продуктивність за відносно низьку вартість.

AC Three Phase Fuse Isolator Switch

Параметр продукту:

Струм кадру A	Номінальний струм запобіжника (A)	Режим запобіжника
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

передній тип

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

осторонь типу

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

AC Three Phase Fuse Isolator Switch

Технічне обслуговування продукту:

З: Як працює запобіжник у трифазному ізоляторі запобіжника змінного струму?

A: Елемент запобіжника плавиться, коли струм перевищує номінальну межу, негайно розриваючи ланцюг. Це захищає кабелі, трансформатори та обладнання від пошкоджень, викликаних перевантаженням або коротким замиканням.

З: Які функції безпеки включені в трифазний ізолятор із запобіжником змінного струму?

Відповідь: Чітка видима точка розриву гарантує, що оператори можуть бачити роз’єднання. Механічні блокування запобігають небезпечним операціям, а запобіжник забезпечує миттєвий захист від несправності.

З: Наскільки легке обслуговування?

A: Технічне обслуговування просте. Модуль запобіжників можна замінити, що означає мінімальний час простою, а запасні частини недорогі порівняно зі складнішими пристроями.
