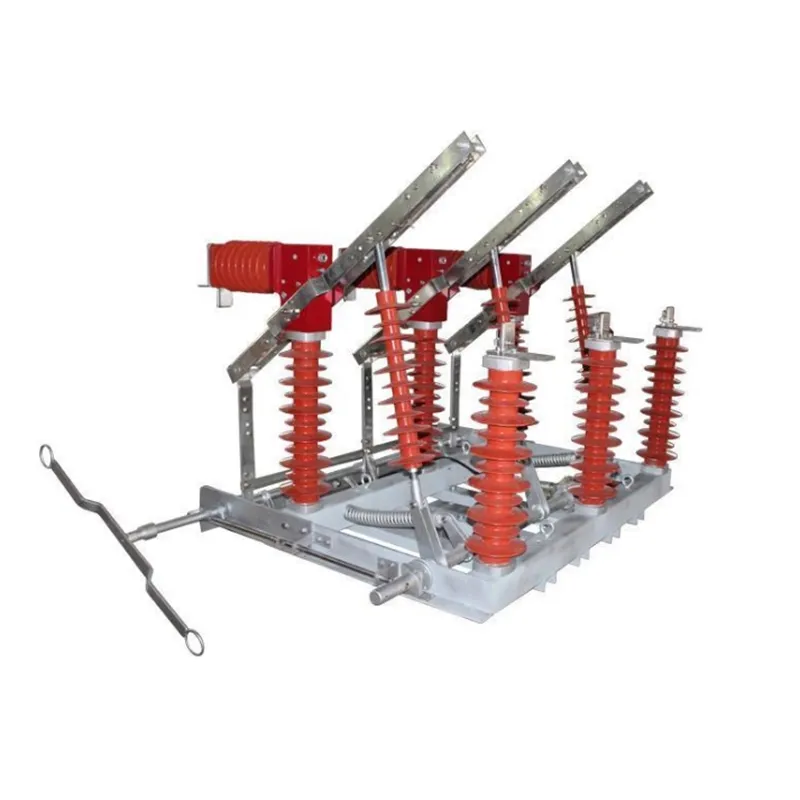

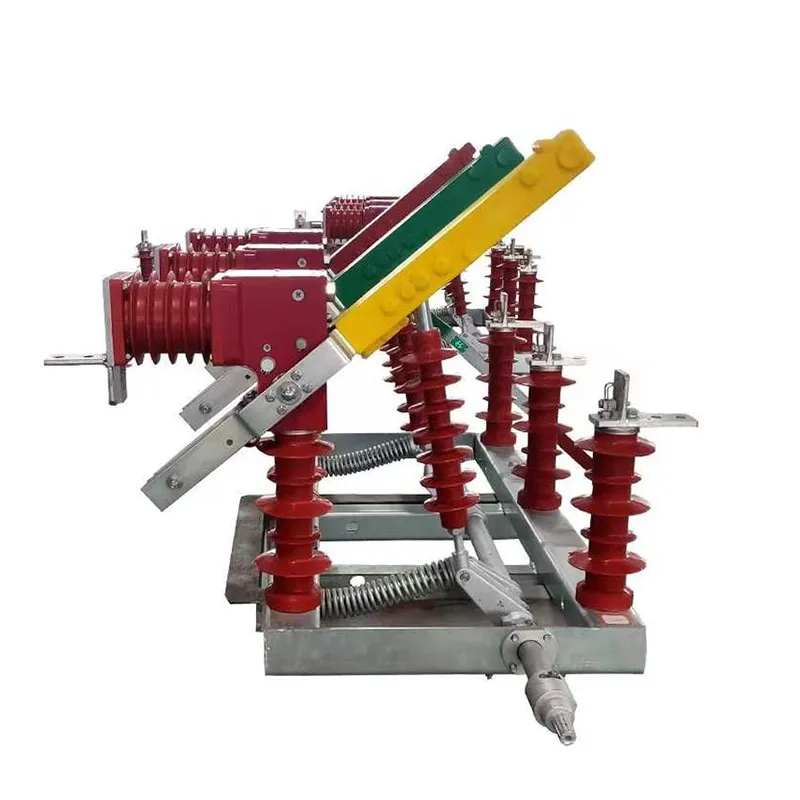

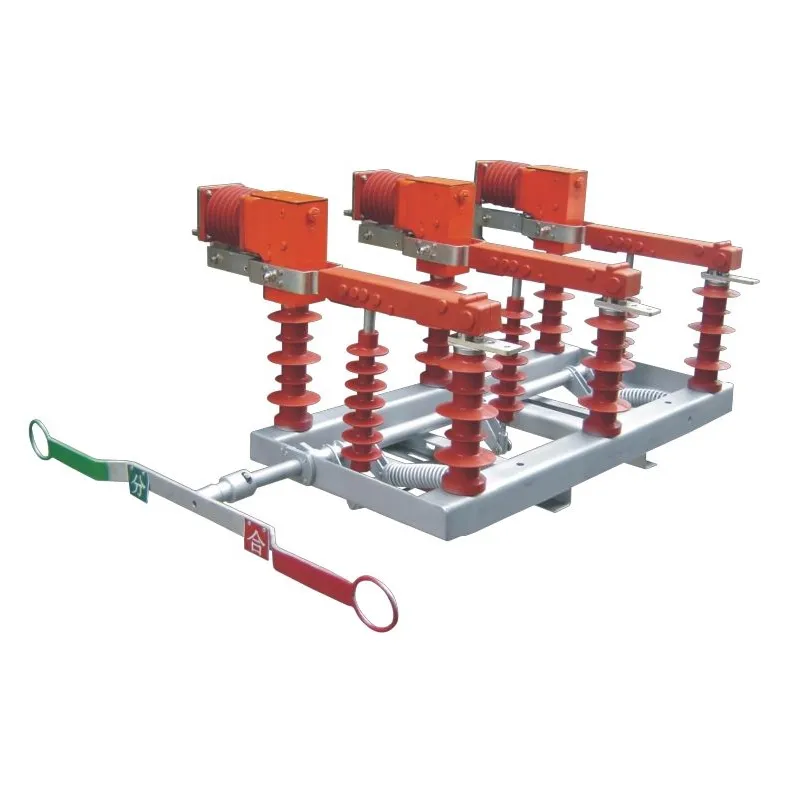

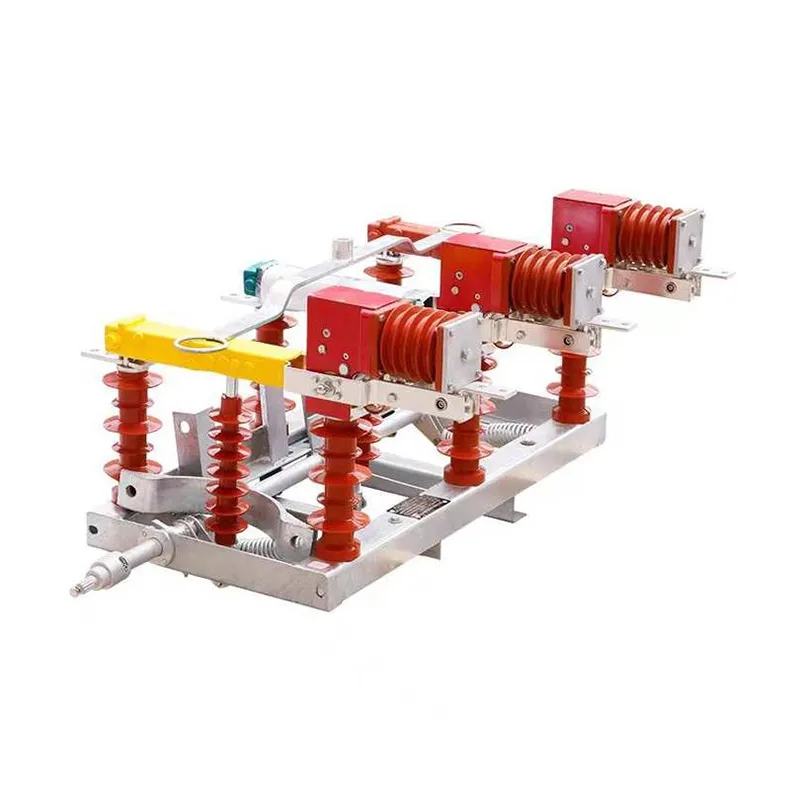

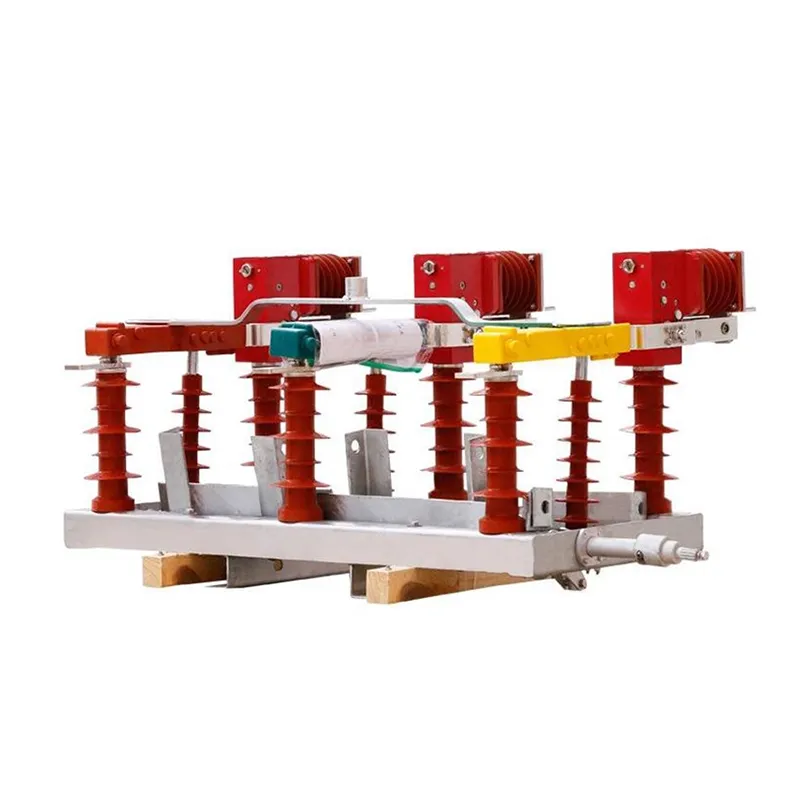

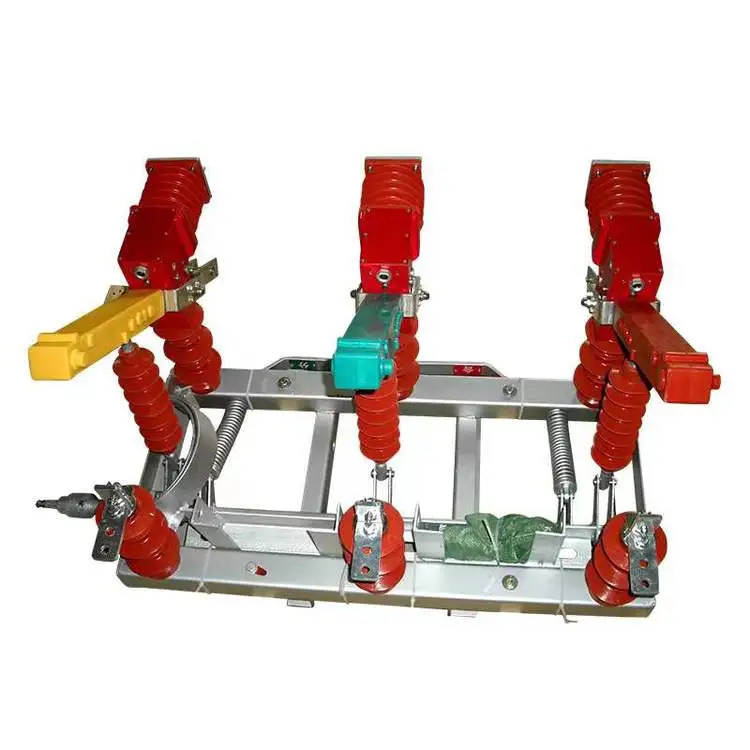

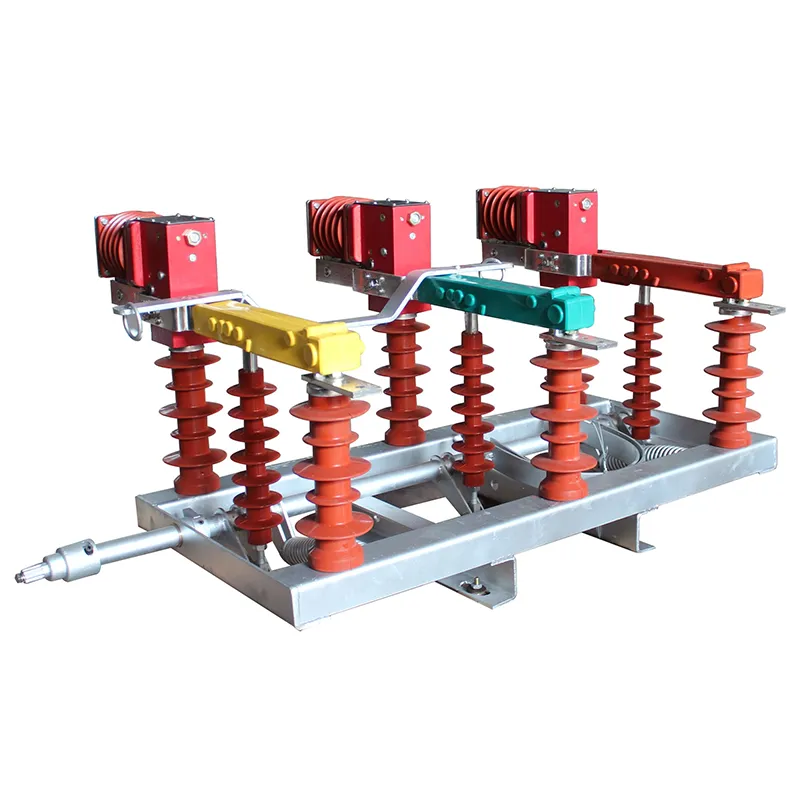

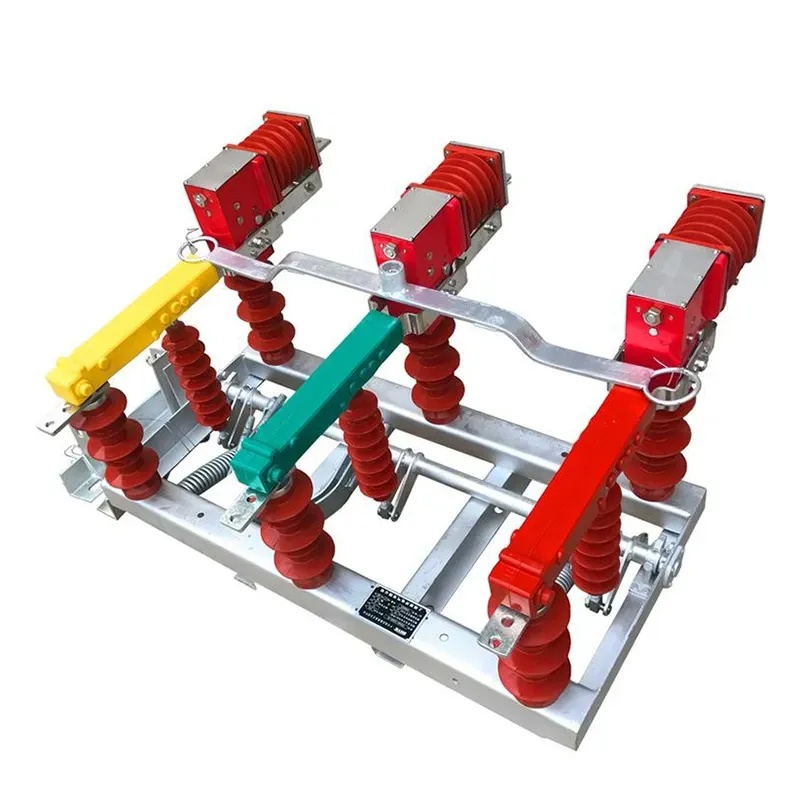

Повітряний вимикач навантаження 11 кВ - це пристрій захисту трансформатора, призначений для струму відключення навантаження, струму відсутності навантаження трансформатора та струму зарядки кабелю, а також для струму закриття навантаження. Він забезпечує функції розриву, ізоляції, підключення та перемикання. При використанні в поєднанні з запобіжниками, що обмежують струм, вимикач повітряного повітряного навантаження 11 кВ може бути використаний як альтернатива автоматичному вимикачу для захисту трансформатора, особливо підходить для необслуговуваних підстанцій. Характеристики вимикачів повітряного навантаження 11 кВ можуть бути показані нижче:
1. Компактний дизайн, легка вага, привабливий зовнішній вигляд, проста експлуатація, високі технічні параметри, сильна відключаюча здатність, безпечна та надійна робота, тривалий термін служби електрики, підходить для частої роботи та низькі вимоги до обслуговування.
2. Доступні режими роботи: ручний, моторизований або дистанційний.
3. Спосіб монтажу: двополюсний монтаж.
|
Макс. Робоча напруга |
кВ |
12 |
|
Номінальна частота |
Гц |
50 або 60 |
|
Номінальний струм |
A |
630 |
|
Номінальний короткочасний струм |
кА |
20 (Термостабільність) |
|
Номінальний короткочасний струм |
кА |
50 (динамічна стійкість) |
|
Піковий витримуваний струм |
кА |
25 |
|
Витримувана напруга промислової частоти |
кВ/1 хв |
42 |
|
Витримувана напруга грозового імпульсу |
кВ |
75 |
|
Номінальна тривалість короткого замикання |
секунд |
4 |
|
Механічне життя |
разів |
10000 |
З: Що таке вимикач повітряного навантаження 11 кВ?
Відповідь: Повітряний вимикач навантаження — це електричний пристрій з ручним або моторним керуванням, призначений для розподільних ліній 11 кВ. Він встановлюється на стовпах і забезпечує видиму точку ізоляції. Вимикач повітряного повітряного навантаження 11 кВ перериває струм навантаження за нормальних робочих умов і в основному використовується для розділення ліній, ізоляції обладнання та підвищення гнучкості системи.
Q: Який тип ізоляції та середовища гасіння дуги використовує вимикач повітряного навантаження 11 кВ?
Відповідь: Вимикач підвісного навантаження на 11 кВ, як правило, покладається на повітряну ізоляцію та використовує механізм швидкого вимикання з дугогасильними жолобами для безпечного гасіння дуги, щоб забезпечити надійну роботу під час роботи поза приміщенням без використання газу SF₆.
З: Які основні компоненти вимикача повітряного навантаження 11 кВ?
A: Вимикач повітряного навантаження зазвичай складається з:
1. Лопаткові контакти та дугогасильні лотки;
2. Фарфорові або полімерні ізолятори;
3. Робочий механізм;
4. Монтажна рамка і клеми.
