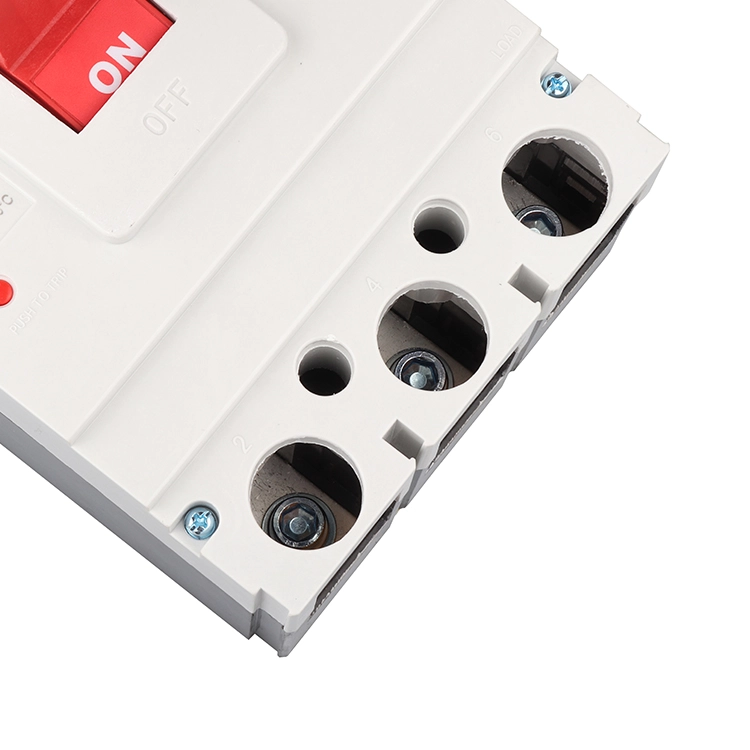

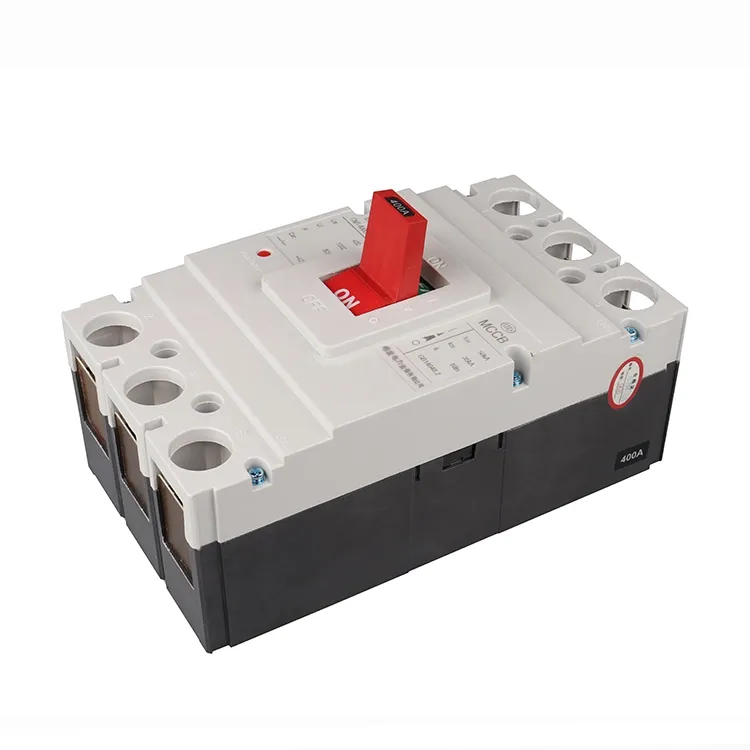

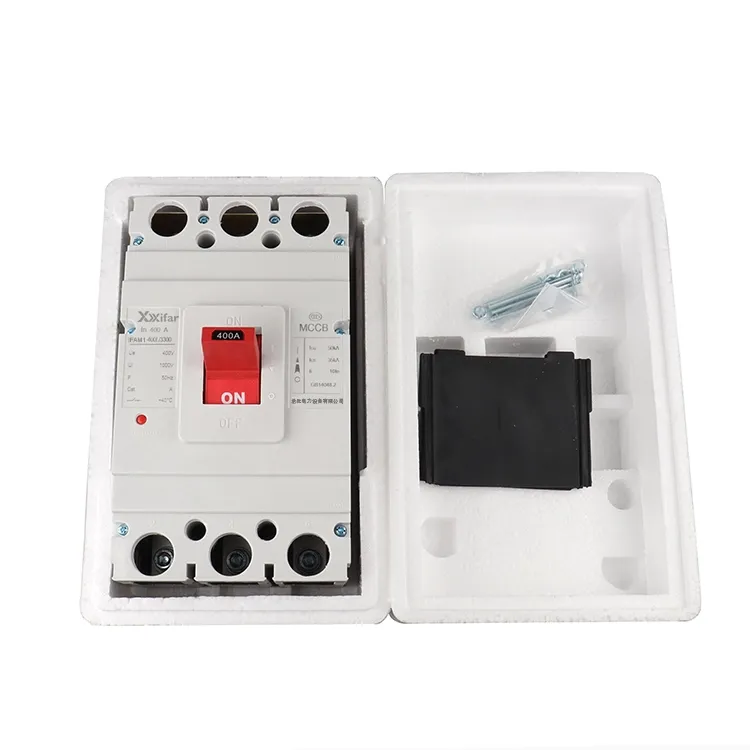

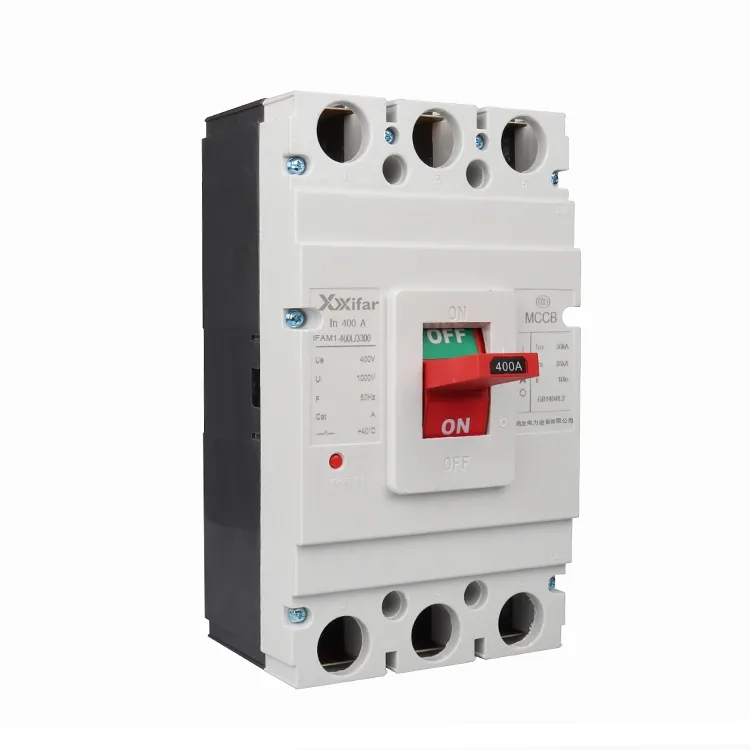

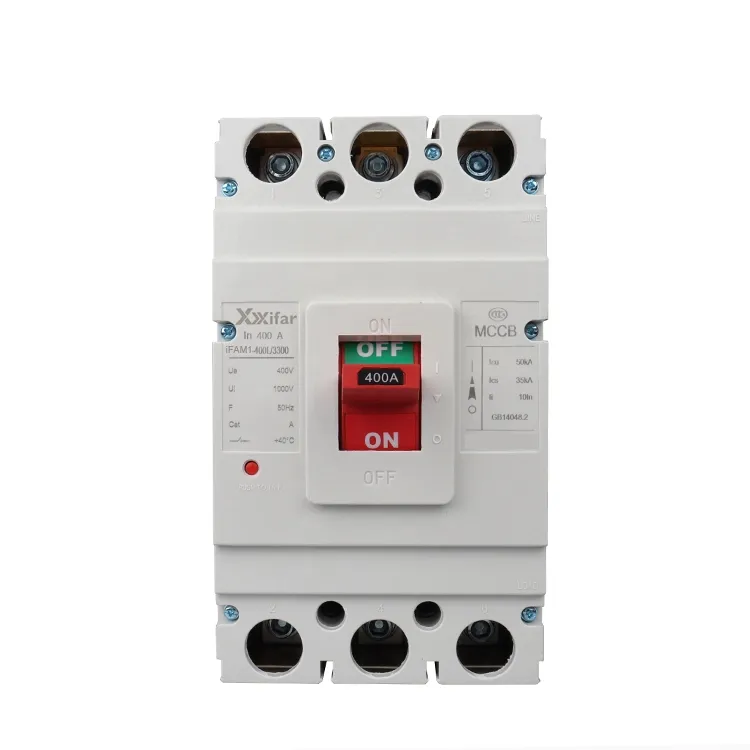

Перемикач у закритому литому корпусі 400a 3p Mccb

Перемикач у закритому литому корпусі 400a 3p mccb — це тип вимикача з литим ізоляційним корпусом і повітряною ізоляцією. Його зазвичай встановлюють і застосовують у системах розподілу низької напруги для переривання або ізоляції як нормальних струмів, так і струмів пошкодження в межах номінального діапазону, що допомагає захистити кабелі та електричне обладнання. Загальні методи відключення для вимикача в литому корпусі A 400a 3p mccb включають тільки магнітні, термомагнітні та електронні розчіплювачі.

Тільки магнітне відключення працює виключно в умовах короткого замикання. Іншими словами, перемикач 400a 3p mccb у закритому литому корпусі спрацьовує лише тоді, коли виникає така несправність, як коротке замикання. Цей тип часто використовується в ланцюгах нагрівача або в ланцюгах двигуна, де вже передбачений окремий захист від перевантаження.

Термомагнітні розчіплювачі реагують як на коротке замикання, так і на тривале перевищення струму. Якщо протягом певного періоду струм перевищує 400 А або виникає коротке замикання, вимикач 400a 3p mccb у закритому литому корпусі спрацює. Оскільки він поєднує в собі два механізми захисту, його іноді називають комбінованим або подвійним вимикачем 400a 3p mccb у закритому литому корпусі, який зазвичай застосовується в загальному розподілі електроенергії.

Електронні розчіплювачі являють собою більш вдосконалене та зріле рішення. За допомогою цього типу можна регулювати такі параметри, як магнітне спрацьовування, температурні налаштування та затримку спрацьовування, що робить перемикач 400a 3p mccb у закритому литому корпусі придатним для більш широкого діапазону застосувань. Однак ця додаткова гнучкість зазвичай пов’язана з вищою ціною.

На додаток до цих типів існують автоматичні вимикачі в литому корпусі, спеціально розроблені для захисту двигуна. Для таких застосувань налаштування магнітного розмикача зазвичай вище, що більш ніж у десять разів перевищує номінальний струм, так що автоматичний вимикач у литому корпусі може витримувати високий пусковий струм під час запуску двигуна без непотрібного відключення, забезпечуючи при цьому захист в умовах несправності.

Параметр перемикача 400a 3p mccb у закритому литому корпусі:

Функції перемикача 400a 3p mccb у закритому литому корпусі Аксесуари

Аксесуари розширюють і доповнюють основні функції перемикача 400a 3p mccb у закритому литому корпусі. Вони додають параметри керування та вдосконалюють функції захисту, щоб зробити їх невід’ємною частиною пристрою. Загальні аксесуари перемикача 400a 3p mccb у закритому литому корпусі включають допоміжні контакти, контакти сигналізації, шунтові розчіплювачі, розчіплювачі зниженої напруги, приводи двигунів і зовнішні поворотні рукоятки.

1) Допоміжні контакти

Допоміжні контакти в основному використовуються для вказівки, чи перемикач 400a 3p mccb у закритому литому корпусі розімкнутий чи замкнутий, але вони не показують, чи сталася помилка. Вони підключаються до схеми управління. Для автоматичних вимикачів у литому корпусі з розміром рами 400 А і вище доступні конфігурації з двох нормально відкритих і двох нормально замкнутих контактів із тепловим струмом близько 6 А. Розмір рами 100 А зазвичай використовує один перемикаючий контакт, тоді як 225 А та 250 А та приймають мостову контактну структуру зі звичайним тепловим струмом близько 3 А.

2) Контакти сигналізації

Контакти сигналізації призначені для сигналізації, коли вимикач 400a 3p mccb у закритому литому корпусі спрацьовує автоматично через такі несправності, як перевантаження, коротке замикання або низька напруга. Їх робочий струм зазвичай становить 380 В змінного струму при 0,3 А або 220 В постійного струму при 0,15 А, але зазвичай він не перевищує 1 А. Однак тепловий струм зазвичай знаходиться в діапазоні від 1 до 2,5 А.

3) шунтовий розчіплювач

Паралельний розчіплювач дозволяє дистанційно відкривати вимикач 400a 3p mccb у закритому литому корпусі. Його робоча напруга може бути незалежною від напруги основного ланцюга. Він призначений для короткочасної роботи, і час активації котушки зазвичай не повинен перевищувати одну секунду, інакше котушка може бути пошкоджена.

Щоб запобігти перегоранню котушки, послідовно з котушкою розчіплювача вмикається мікровимикач. Коли котушка знаходиться під напругою, якір притягується, що змушує мікроперемикач змінюватись із нормально замкнутого стану в нормально розімкнений. Це розриває ланцюг керування, тому навіть якщо кнопку натиснути, котушка не залишиться під напругою. Така конструкція ефективно захищає змійовик від перегріву. Після того, як перемикач 400a 3p mccb у закритому литому корпусі скидається та знову закривається, мікроперемикач повертається у своє нормально закрите положення. Розчіплювачі доступні з різними керуючими напругами та частотами для різних застосувань.

4) Низька напруга

Розчіплювач зниженої напруги використовується для захисту ланцюгів і силового обладнання від умов низької напруги. Його котушка підключена до сторони живлення вимикача в литому корпусі, і вимикач можна вимкнути, лише коли котушка знаходиться під напругою. Якщо напруга надто низька, перемикач 400a 3p mccb у закритому литому корпусі не можна замкнути. Важливо переконатися, що напруга системи відповідає номінальній напрузі розчіплювача зниженої напруги. Робочий діапазон зазвичай становить від 70% до 35% від номінальної напруги. Ці пристрої також доступні з різними значеннями напруги та частоти для різних застосувань.

5) Приводний механізм

Моторні приводи використовуються для автоматичного і дистанційного вмикання і розмикання автоматичних вимикачів. Є два основних типи: електромагнітні та електроприводні. Механізми з приводом від двигуна зазвичай використовуються для автоматичних вимикачів у литому корпусі з розміром рами 400 А і вище, тоді як електромагнітні приводи більше підходять для автоматичних вимикачів з номіналом 225 А і нижче.
