Як трансформатор струму нульової послідовності трансформатора струму кольцевого типу покращує захист від замикання на землю

Короткий зміст статті: A Трансформатор струму нульової послідовності CT Donutє важливим сенсорним компонентом для виявлення замикань на землю, струмів витоку та аномалій ізоляції в електричних системах. Завдяки тороїдальному сердечнику, що оточує провідники, він може виявляти залишковий струм, який утворюється, коли векторна сума фазних струмів більше не дорівнює нулю. У цій статті пояснюється його принцип дії, конструкція, технічні характеристики, застосування, міркування щодо вибору та пояснюється, чому для сучасних систем захисту електроенергії важлива надійна якість виробництва.

Зміст

1. Що таке трансформатор струму нульової послідовності CT Donut?
2. Як працює КТ нульової послідовності типу Donut?
3. Які ключові особливості конструкції?
4. На які технічні характеристики варто звернути увагу покупцям?
5. Де зазвичай використовується КТ нульової послідовності?
6. Як вибрати правильний КТ нульової послідовності?
7. Які основні переваги?
8. Поширені запитання про трансформатор струму нульової послідовності
9. Висновок

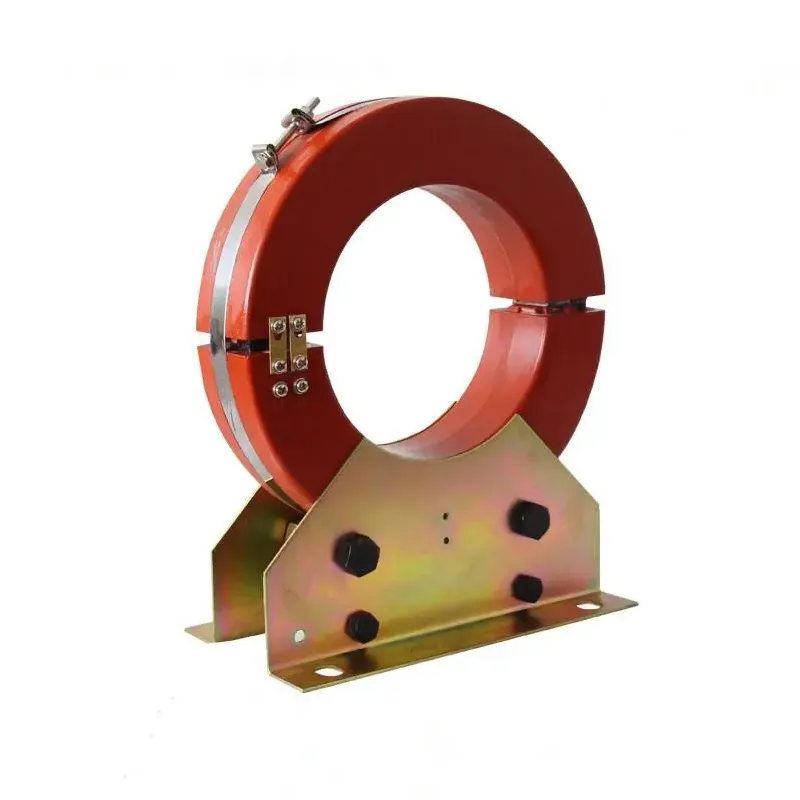

Що таке трансформатор струму нульової послідовності CT Donut?

Для інженерів-електриків і спеціалістів з розподілу електроенергії точне визначення залишкового струму має важливе значення для виявлення несправностей до того, як вони переростуть у пошкодження обладнання, небезпеку пожежі або несподівані перебої в живленні. АТрансформатор струму нульової послідовності CT Donutрозроблений спеціально для цієї мети.

На відміну від звичайного трансформатора струму, який в основному вимірює струм, що протікає через окремий провідник, КТ нульової послідовності відстежує комбінований магнітний ефект кількох провідників, що проходять через його тороїдальний сердечник. За нормальних трифазних умов векторна сума фазних струмів приблизно дорівнює нулю. Коли виникає витік або замикання на землю, розвивається дисбаланс, створюючи вимірний струм нульової послідовності.

Згідно з інформацією про продукт, наданоюXiFa, його ТТ нульової послідовності використовує тороїдальний сердечник і вторинну обмотку та розроблений для застосувань, включаючи захист від замикань на землю, виявлення струму витоку, моніторинг ізоляції та релейний захист. Продукт підходить для систем живлення 50 Гц і різних конфігурацій нейтральної точки.

Для покупців, які шукають кольцевий трансформатор струму нульової послідовності, перед вибором моделі важливо зрозуміти як електричний принцип, так і фізичну конструкцію.

Як працює КТ нульової послідовності типу Donut?

Принцип дії заснований на магнітному балансі провідників, що проходять через апертуру КТ. У справному трифазному колі струми зазвичай врівноважують один одного, тому результуючий магнітний потік всередині тороїдального сердечника залишається дуже малим.

У разі пошкодження ізоляції або витоку на землю частина струму проходить ненавмисний шлях до землі. Тому поточний баланс порушується. Результуючий залишковий магнітний потік індукує вторинний сигнал, який можна передати на реле захисту, контрольний прилад або інше контрольне обладнання.

Спрощений процес виявлення можна розуміти так:

1. Через тороїдальний сердечник КТ проходять фазні провідники.
2. КТ постійно відчуває комбіноване магнітне поле.
3. Дисбаланс струму створює струм нульової послідовності.
4. Вторинна обмотка формує відповідний електричний сигнал.
5. Система захисту оцінює сигнал.
6. Якщо попередньо встановлений поріг захисту перевищено, реле може ініціювати тривогу або розрив ланцюга.

Таке розташування забезпечує практичний метод виявлення відносно невеликих залишкових струмів без необхідності використання звичайного трансформатора струму на кожному окремому провіднику.

Які ключові особливості конструкції?

Ефективність трансформатора струму нульової послідовності типу «пончик» сильно залежить від його магнітного сердечника, обмотки, системи ізоляції, корпусу та точності виготовлення. XiFa заявляє, що його продукт використовуєемальований дріт з безкисневої мідідля намотування та високопроникної листової кремнієвої сталі для магнітопроводу. Ці матеріали призначені для підтримки електропровідності, механічної міцності та чутливості до малих струмів нульової послідовності.

Тороїдальний магнітний сердечник

Круговий сердечник створює замкнутий магнітний шлях навколо провідників. Висока магнітна проникність допомагає КТ ефективно реагувати на відносно малі залишкові струми.

Вторинна обмотка

Вторинна обмотка перетворює виявлений магнітний потік в електричний сигнал, який можна використовувати для обладнання захисту та контролю. Якість намотування безпосередньо впливає на постійність сигналу та довгострокову надійність.

Ізоляція та герметизація

Конструкція виробу може включати корпус із епоксидної смоли або силіконової гуми. Такий захист допомагає покращити стійкість до вологи та забруднення навколишнього середовища, що особливо важливо в середовищах розподілу електроенергії.

Варіанти Solid-Core і Split-Core

Вимоги до встановлення можуть відрізнятися. Конструкції з суцільним сердечником зазвичай вимагають проходження кабелів через ТТ перед підключенням, тоді як конфігурації з розділеним сердечником можуть бути корисними для проектів модернізації, де від’єднання існуючих провідників небажане.

На які технічні характеристики варто звернути увагу покупцям?

Вибір КТ ніколи не повинен залежати лише від фізичного діаметра. Електрична сумісність, вимоги до реле, розташування провідників та умови встановлення слід оцінювати разом.

В опублікованих специфікаціях виробника перелічено кілька моделей LXK, включаючи версії Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 і Φ240, з різними комбінаціями реле, з'єднання, значення шкали та первинного струму. Покупці повинні підтвердити точну конфігурацію у виробника перед розміщенням замовлення.

Де зазвичай використовується КТ нульової послідовності?

Здатність виявляти залишковий струм робить цей тип КТ корисним у широкому діапазоні застосувань електрозахисту. Його можна інтегрувати в системи захисту, де важливо раннє виявлення витоку або замикання на землю.

• Захист від замикання на землю:Виявляє залишковий струм, пов'язаний із замиканням на землю.
• Моніторинг струму витоку:Допомагає визначити аномальні шляхи струму.
• Контроль ізоляції:Підтримує виявлення погіршення стану ізоляції.
• Системи розподілу електроенергії:Надає інформацію про залишковий струм для реле захисту.
• Розумні мережі:Можна інтегрувати в інтелектуальні системи моніторингу та захисту.
• Промислове обладнання:Допомагає контролювати електричне обладнання, де потрібне постійне виявлення несправностей.
• Будівництво електричних мереж:Підтримує електробезпеку та захист розподілу.
• Системи залізничного транспорту:Може бути включений в спеціалізовані системи електричного моніторингу.

XiFa зокрема визначає інтелектуальні мережі, залізничний транспорт, електричні системи будівель і моніторинг промислового обладнання серед областей застосування своїх продуктів КТ нульової послідовності.

Як вибрати правильний КТ нульової послідовності?

Для груп із закупівель вибір правильної моделі означає більше, ніж просто вибір найбільшого доступного ядра. Систематичне оцінювання може зменшити проблеми сумісності та підвищити ефективність встановлення.

1. Перевірте розташування кабелю.Перевірте кількість і розташування провідників, які проходитимуть через отвір КТ.
2. Виміряйте необхідну діафрагму.Переконайтеся, що внутрішній діаметр забезпечує достатній зазор для існуючих кабелів.
3. Перевірте реле захисту.Вихід ТТ і характеристики реле повинні бути сумісними.
4. Перевірте електричну систему.Перевірте частоту, конфігурацію нейтралі, метод заземлення та інші системні вимоги.
5. Оцініть середовище встановлення.Волога, забруднення, температура та доступний простір для встановлення можуть вплинути на правильну конструкцію.
6. Розглянемо вимоги до модернізації.Конструкції з розділеними жилами можуть забезпечити більшу зручність, коли наявні кабелі неможливо легко від’єднати.
7. Перегляньте якість виробника.Матеріал сердечника, матеріали обмотки, ізоляція, процедури випробувань і узгодженість виробництва повинні бути розглянуті перед масовою закупівлею.

Для міжнародних покупців, які шукають у китайського виробника або постачальника, перед покупкою необхідно отримати технічну документацію та підтвердження моделі. Це особливо важливо, коли CT буде інтегрований у більшу систему захисту.

Які основні переваги?

Правильно підібраний трансформатор струму нульової послідовності типу "пончик" може забезпечити кілька практичних переваг для систем електричного захисту:

• Висока чутливість:Відповідний магнітний сердечник може допомогти виявити невеликі залишкові струми.
• Компактна структура:Тороїдальна конфігурація може ефективно поміститися навколо існуючих провідників.
• Ненав'язливий датчик:Виявлення струму досягається без розміщення первинної обмотки послідовно з ланцюгом.
• Інтеграція захисту:Вторинні сигнали можна підключити до реле захисту та обладнання моніторингу.
• Гнучка установка:Доступні варіанти конструкції можуть включати різні сценарії встановлення.
• Широкий діапазон застосування:Підходить для промислових, комерційних, інфраструктурних і розподільних середовищ.

Дизайн продукту XiFa поєднує в собі тороїдальний сердечник із вторинною обмоткою та захисним корпусом, тоді як заявлений вибір матеріалів підкреслює провідність, механічну міцність і магнітну чутливість.

Поширені запитання про трансформатор струму нульової послідовності

Для чого використовується кольцевий трансформатор струму нульової послідовності?

Він в основному використовується для виявлення струму нульової послідовності або залишкового струму, викликаного замиканнями на землю, струмами витоку та проблемами ізоляції. Результуючий сигнал може бути поданий на реле захисту або контрольне обладнання.

Як КТ типу "пончик" виявляє замикання на землю?

Провідники проходять через тороїдальний сердечник. За збалансованих умов їхні магнітні ефекти значною мірою скасовуються. Замикання на землю створює дисбаланс, утворюючи залишковий магнітний потік, який КТ перетворює на вторинний електричний сигнал.

Які розміри сердечників доступні?

У згаданій інформації про продукт XiFa перераховано моделі LXK із конфігураціями Φ80, Φ100, Φ120, Φ150, Φ180, Φ220 і Φ240. Точні технічні характеристики слід перевіряти відповідно до обраної моделі та застосування захисту.

Чи можна використовувати КТ нульової послідовності для проектів модернізації?

так Тверді і роздільні структури задовольняють різні вимоги до встановлення. Конструкція з розділеним сердечником може бути вигідною, якщо існуючі кабелі не можна від'єднати під час встановлення.

Що я повинен надати, коли запитую цінову пропозицію?

В ідеалі групи закупівель повинні забезпечити необхідну апертуру сердечника, системну частоту, розташування провідників, модель реле, спосіб підключення, вимоги до первинного струму, середовище встановлення та кількість. Надання цих даних допомагає китайському виробнику чи постачальнику ефективніше рекомендувати сумісну конфігурацію.

Висновок

A Трансформатор струму нульової послідовності CT Donutзабезпечує цілеспрямований і практичний підхід до виявлення залишкового струму, що робить його цінним для захисту від замикань на землю, моніторингу витоків, контролю ізоляції та інтелектуального електричного захисту. Тороїдальний сердечник, вторинна обмотка, структура ізоляції та конфігурація установки впливають на продуктивність системи. Опублікована інформація про продукт XiFa підкреслює високопроникну кремнієву сталь, емальований дріт з безкисневої міді, декілька розмірів сердечника LXK і сумісність із системами живлення 50 Гц.

Якщо ви шукаєте надійне джерелоТрансформатор струму нульової послідовності CT Donutдля нового проекту розподілу електроенергії, системи захисту або модернізації,зв'яжіться з намина XiFa, щоб обговорити ваші технічні вимоги, вибір моделі та пропозицію. Попереднє надання параметрів вашої системи може допомогти прискорити підбір продуктів і закупівлі.
