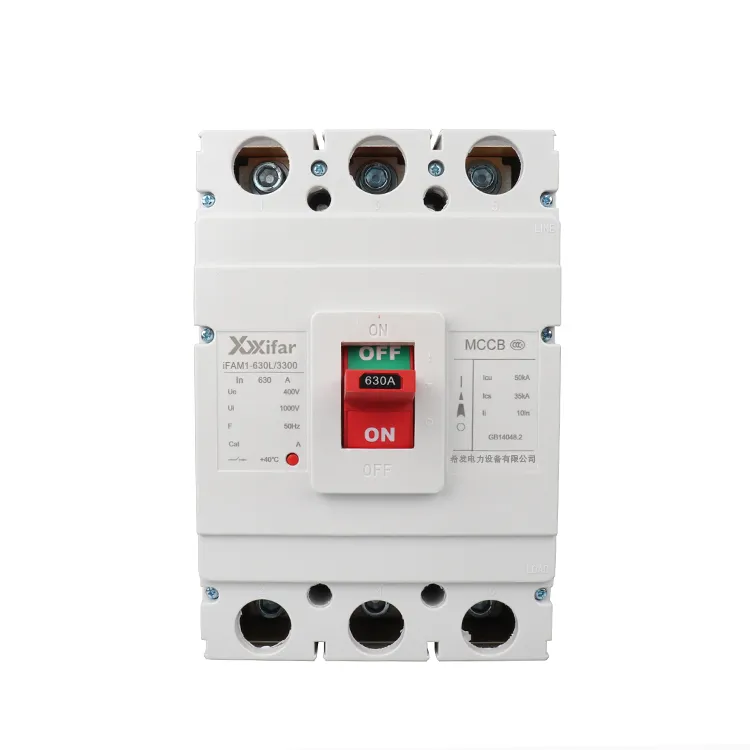

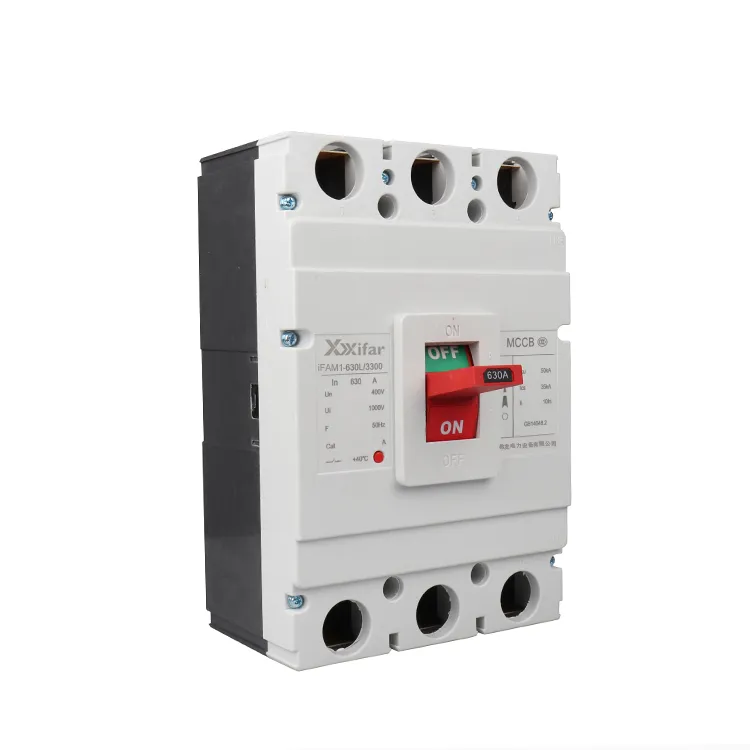

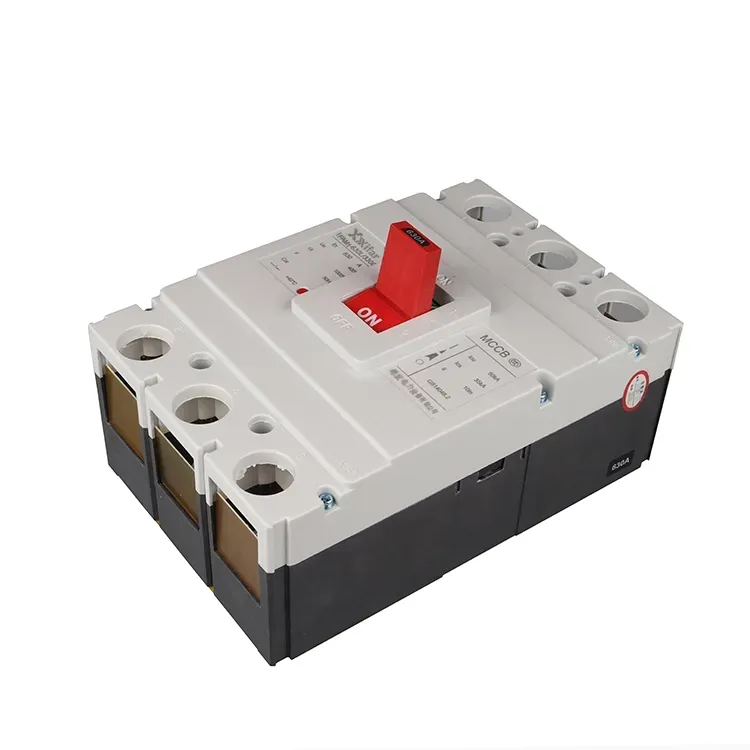

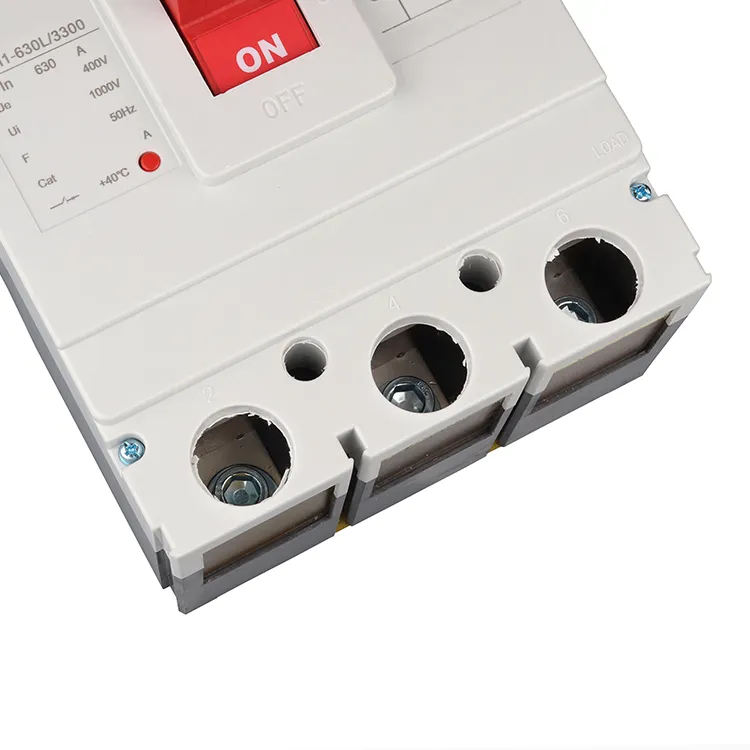

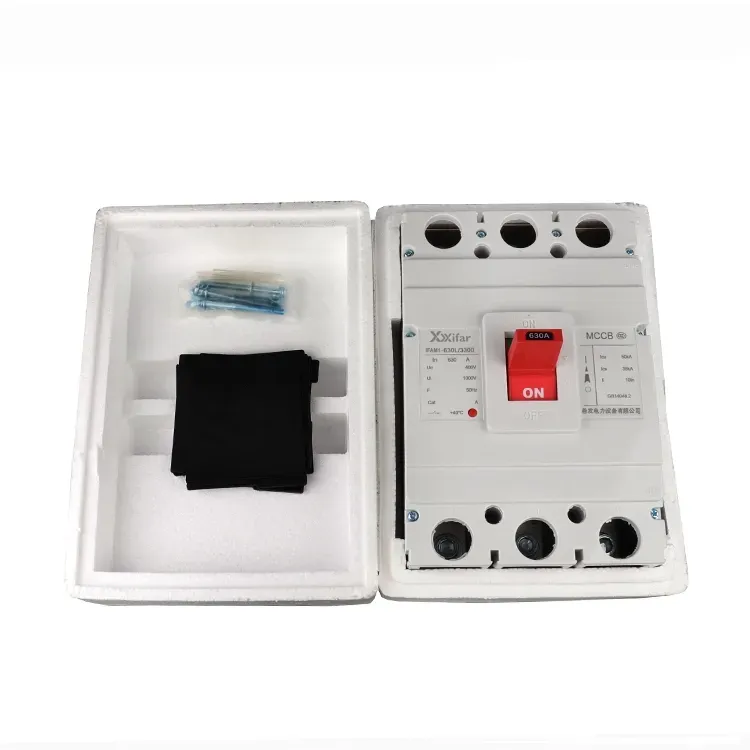

630a 3p термомагнітний автоматичний вимикач у литому корпусі

Автоматичний вимикач із термомагнітним литим корпусом 630a 3p є необхідним і важливим захисним пристроєм, який використовується в системах розподілу електроенергії низької напруги. Він має повністю закритий ізоляційний корпус, з якого MCCB інтегрує основні компоненти, включаючи контактну систему, блок гасіння дуги та механізм відключення в компактну структуру.

Оскільки термомагнітний автоматичний вимикач 630a 3p у литому корпусі розроблений як герметичний блок, зазвичай не призначений для розбирання чи ремонту. Він широко використовується в промислових і комерційних установках для забезпечення захисту в ланцюгах середньої та малої потужності, зазвичай слугуючи як пристрої захисту відгалуження або кінця лінії.

У категорії автоматичних вимикачів автоматичні вимикачі в литому корпусі розташовані між повітряними автоматичними вимикачами, які зазвичай використовуються як головні входи в системах розподілу, та мініатюрними автоматичними вимикачами, які зазвичай використовуються в житлових і легких пристроях.

Типові випадки застосування термомагнітного автоматичного вимикача 630a 3p у формованому корпусі включають схеми захисту двигуна, розподільні щити та лінії живлення для обладнання середнього розміру.

Параметр автоматичного вимикача з термомагнітним формованим корпусом 630a 3p:

Функціональні характеристики автоматичного вимикача з термомагнітним литим корпусом 630a 3p

1. Захист від перевантаження:

У автоматичному вимикачі з термомагнітним литим корпусом 630a 3p захист від перевантаження також називається тривалим захистом. Захист від перевантажень заснований на термічній деформації біметалічної стрічки. Час спрацьовування відповідає зворотній часовій характеристиці: вищий струм призводить до швидшого спрацьовування. Це захищає провідники та обладнання від перегріву в умовах тривалого перевантаження.

2. Захист від короткого замикання

Загалом кажучи, захист від короткого замикання реалізується за допомогою миттєвого захисту в автоматичному вимикачі з термомагнітним литим корпусом 630a 3p. Магнітний розчіпник забезпечує миттєвий захист. Коли струм досягає приблизно 8–12-кратного номінального значення, термомагнітний автоматичний вимикач у литому корпусі спрацьовує протягом половини циклу частоти живлення, що становить приблизно 10 мс. Це гарантує, що переривання відбудеться до того, як струм короткого замикання досягне свого піку.

3. Захист від зниження напруги

Якщо встановлено розчіплювач зниженої напруги, відключення відбувається, якщо напруга падає нижче 70% номінального значення протягом більше ніж 1 секунди. Миттєве відключення відбувається, якщо напруга падає нижче 35% номінального значення. Ця функція допомагає запобігти пошкодженню двигунів через низьку напругу.

4. Захист від витоку на землю

Термомагнітні автоматичні вимикачі 630a 3p із вбудованим електронним модулем захисту можуть виявляти залишковий струм через трансформатор струму нульової послідовності.  Відключення відбувається, якщо модуль витоку виявив понад 30 мА для індивідуального захисту та 300 мА для протипожежного захисту. Час спрацьовування зазвичай становить 0,1 секунди.
