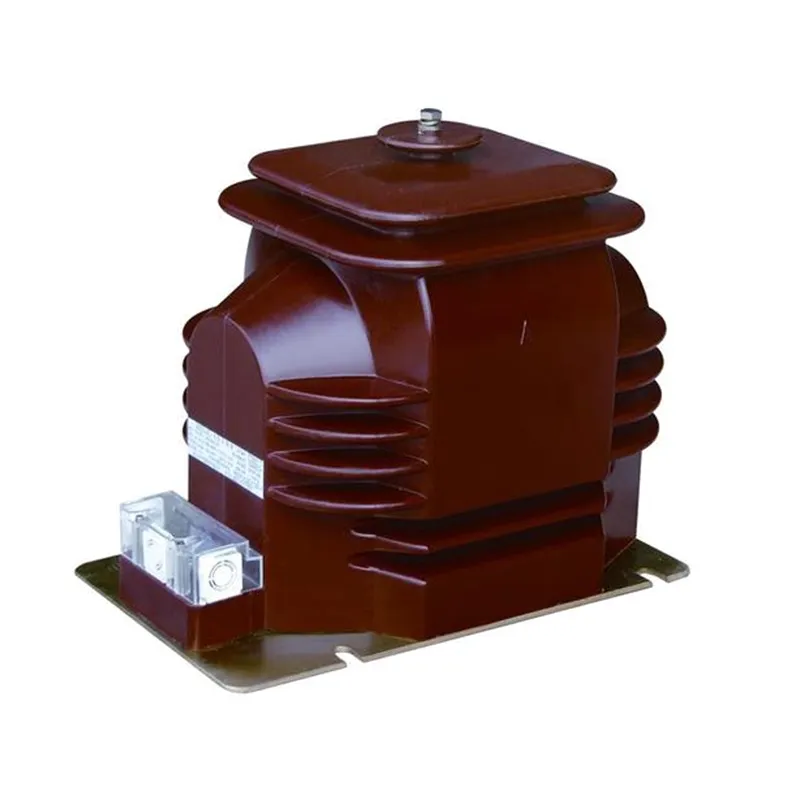

Оскільки системи розподілу електроенергії стають дедалі складнішими, точне вимірювання напруги та надійний захист важливі як ніколи. АОднофазний трансформатор потенціалу 13,8 кВ на підстанціївідіграє вирішальну роль у забезпеченні точного перетворення напруги для систем вимірювання, моніторингу, релейного захисту та автоматизації.
XiFaспеціалізується на наданні високоякіснихОднофазний трансформатор потенціалу 13,8 кВ на підстанціїрішення, розроблені для сучасних комунальних мереж, промислових підстанцій, об’єктів відновлюваної енергетики та інфраструктур розподілу електроенергії. У цій статті розглядаються принципи роботи, конструкція, переваги, технічні характеристики, застосування, міркування щодо встановлення та вимоги до обслуговування цих основних компонентів підстанції.
Трансформатор потенціалу (PT), який також називають трансформатором напруги (VT), — це приладовий трансформатор, призначений для зниження високих рівнів первинної напруги до стандартизованих низьких вторинних напруг, придатних для вимірювальних приладів, реле захисту, систем SCADA та обладнання моніторингу.
A Однофазний трансформатор потенціалу 13,8 кВ на підстанціїспеціально перетворює напруги системи живлення середньої напруги близько 13,8 кВ у безпечні та вимірювані вихідні сигнали, такі як 120 В, 110 В або інші стандартизовані значення.
Ці трансформатори забезпечують електричну ізоляцію між ланцюгами високої напруги та системами керування низькою напругою, зберігаючи високу точність вимірювань.
Принцип дії заснований на електромагнітній індукції. При підключенні первинної обмотки до мережі 13,8 кВ в осерді трансформатора створюється магнітний потік.
Цей магнітний потік індукує пропорційну напругу у вторинній обмотці відповідно до співвідношення витків між первинною та вторинною обмотками.
Результуючий сигнал низької напруги може безпечно живити:
Завдяки точному відтворенню форми сигналу первинної напруги трансформатор забезпечує надійний моніторинг і захист усієї підстанції.
Високоякісний трансформатор потенціалу 13,8 кВ складається з кількох важливих компонентів, які забезпечують безпеку експлуатації та точність вимірювань.
| компонент | функція |
|---|---|
| Первинна обмотка | Підключається безпосередньо до мережі середньої напруги |
| Вторинна обмотка | Забезпечує знижену вихідну напругу для інструментів |
| Магнітний сердечник | Ефективно передає магнітний потік |
| Система ізоляції | Забезпечує діелектричну міцність і безпеку |
| Порцеляновий або полімерний корпус | Захищає внутрішні компоненти від умов навколишнього середовища |
| Термінальна збірка | Забезпечує безпечне електричне з'єднання |
| Конструкція заземлення | Підвищує безпеку експлуатації |
Виробники преміум-класу, такі як XiFa, використовують передові ізоляційні матеріали та технології точного намотування, щоб максимізувати надійність і термін служби.
Хоча специфікації змінюються залежно від вимог проекту, наступні параметри зазвичай зустрічаються в додатках на підстанціях.
| Параметр | Типове значення |
|---|---|
| Номінальна напруга | 13,8 кВ |
| Тип фази | Однофазний |
| Частота | 50 Гц / 60 Гц |
| Вторинна напруга | 120 В, 110 В або на замовлення |
| Клас точності | 0,2, 0,5, 1,0 |
| Рівень ізоляції | Відповідно до стандартів IEC/ANSI |
| монтаж | На відкритому повітрі або в приміщенні |
| Спосіб охолодження | Природне повітряне охолодження |
| Клас захисту | Конструкція, стійка до погодних умов |
Трансформатори потенціалу забезпечують високоточне масштабування напруги, забезпечуючи точне вимірювання та аналіз системи.
Захисні реле покладаються на точні входи напруги для швидкого й точного виявлення ненормальних робочих умов.
Завдяки ізоляції вимірювального обладнання від ланцюгів високої напруги, PT значно зменшують небезпеку ураження електричним струмом.
Постійний моніторинг напруги покращує оперативну обізнаність і підтримує програми профілактичного обслуговування.
Високоякісні системи ізоляції та міцні корпуси забезпечують десятиліття надійної роботи.
Сучасні підстанції все більше залежать від цифрових систем моніторингу та автоматизації, які потребують точних даних про напругу.
Однофазний трансформатор потенціалу 13,8 кВ широко використовується в багатьох секторах.
Скрізь, де потрібне точне вимірювання напруги та захист, ці трансформатори відіграють вирішальну роль.
Вибір правильного PT вимагає ретельної оцінки кількох інженерних факторів.
Переконайтеся, що трансформатор відповідає номінальній напрузі системи та вимогам до ізоляції.
Додатки вимірювання доходу зазвичай вимагають вищих класів точності, ніж загальні системи моніторингу.
Обчисліть загальне підключене навантаження за допомогою лічильників, реле та обладнання для моніторингу.
Враховуйте вологість, рівень забруднення, висоту, температуру та вимоги до сейсмічної стійкості.
Перевірте відповідність стандартам IEC, ANSI, IEEE та місцевим комунальним стандартам.
Правильне встановлення має важливе значення для досягнення довгострокової надійності.
Дотримання цих процедур мінімізує проблеми з введенням в експлуатацію та покращує термін служби обладнання.
Регулярне технічне обслуговування забезпечує постійну продуктивність і надійність системи.
| Технічна діяльність | Рекомендована частота |
|---|---|
| Візуальний огляд | Щомісяця |
| Перевірка герметичності клем | Щоквартально |
| Тест на опір ізоляції | Щорічно |
| Очищення ізоляторів | За потреби |
| Теплова перевірка | Щорічно |
| Перевірка калібрування | Відповідно до стандартів комунальних послуг |
Профілактичне технічне обслуговування значно зменшує несподівані відключення та витрати на заміну.
| Особливість | Трансформатор потенціалу (PT) | Трансформатор струму (CT) |
|---|---|---|
| Основна функція | Вимірювання напруги | Вимірювання струму |
| Підключення | Паралельний | Серія |
| Вихід | Знижена напруга | Знижений струм |
| Типове вторинне значення | 110В або 120В | 1А або 5А |
| застосування | Облік і захист | Облік і захист |
Обидва вимірювальні трансформатори працюють разом, щоб забезпечити повний контроль і захист електричної системи.
Енергетика стрімко розвивається в напрямку цифрових підстанцій та інтелектуальних мережевих інфраструктур.
Майбутні розробки включають:
Такі виробники, як XiFa, продовжують інвестувати в передові трансформаторні технології для підтримки нових вимог галузі.
Його основна мета — безпечно знизити рівні високої напруги до стандартизованих низьких напруг, придатних для вимірювання, вимірювання та захисних пристроїв.
Точне вимірювання напруги забезпечує надійне виставлення рахунків, моніторинг системи, виявлення несправностей і координацію захисту.
так Багато моделей спеціально розроблені для зовнішньої установки зі стійкою до погодних умов теплоізоляцією та системою корпусу.
При правильному обслуговуванні високоякісні трансформатори потенціалу часто мають термін служби понад 25 років.
Під час вибору та встановлення потенційних трансформаторів зазвичай посилаються на стандарти IEC, ANSI, IEEE та спеціальні стандарти комунального підприємства.
Комунальні служби, промислові підприємства, об’єкти відновлюваної енергетики, транспортні системи, видобуток корисних копалин і комерційні енергетичні мережі – все залежить від них.
A Однофазний трансформатор потенціалу 13,8 кВ на підстанціїє основним компонентом для вимірювання напруги, релейного захисту, вимірювання енергії та моніторингу енергосистеми. Його здатність забезпечувати точне перетворення напруги при збереженні електричної ізоляції робить його незамінним для сучасних підстанцій і промислових енергосистем.
Вибір надійного трансформатора від досвідченого виробника може значно підвищити експлуатаційну безпеку, точність вимірювань і надійність системи.
Шукаєте надійне та високоефективне рішення для вашого наступного проекту підстанції?XiFaпропонує професійно сконструйовані потенційні трансформатори, розроблені відповідно до високих міжнародних стандартів і різноманітних вимог застосування.Зв'яжіться з намисьогодні, щоб обговорити потреби вашого проекту, отримати технічну підтримку або отримати індивідуальну пропозицію від нашої команди експертів.
