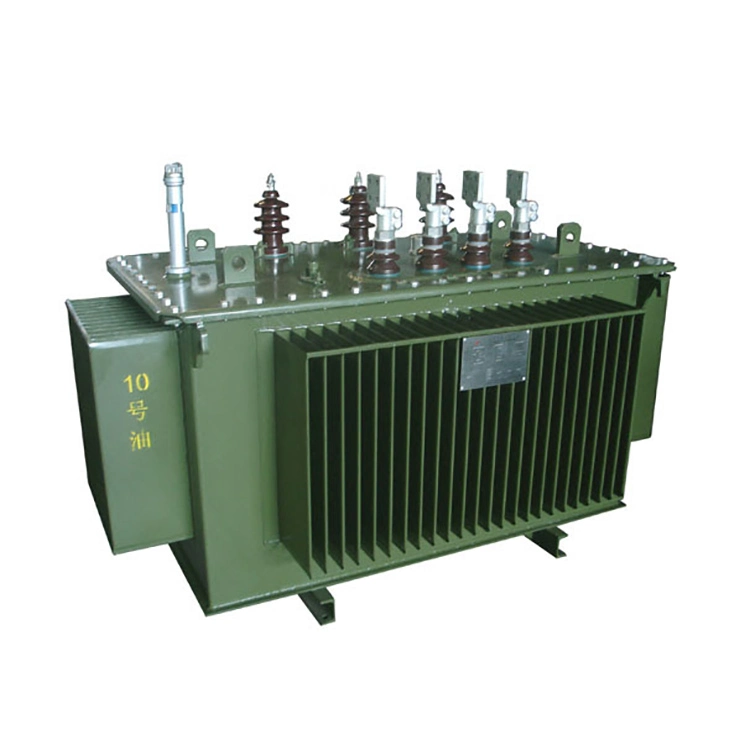

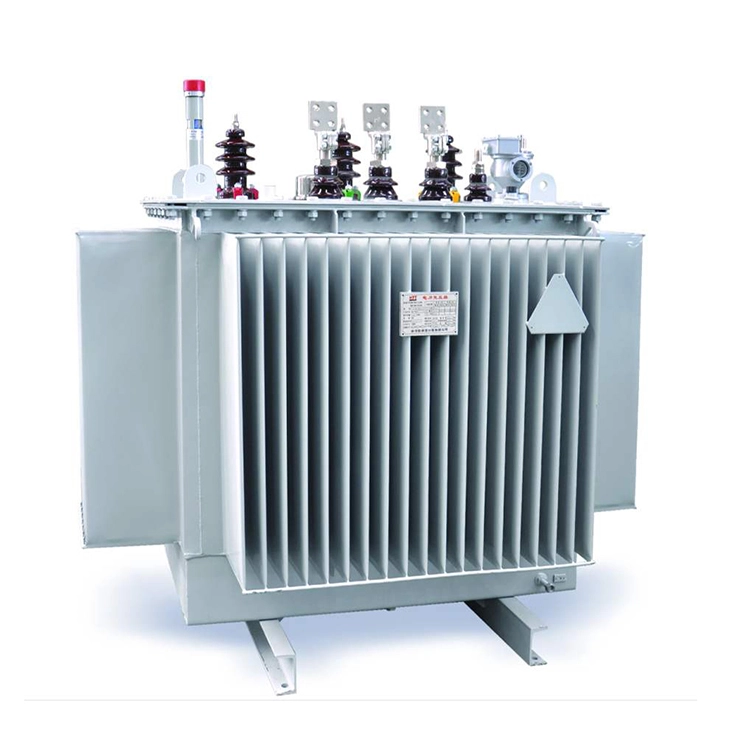

100 Ква Розподільні 13,8 КВ Полюсні трансформатори

Цей розподільний трансформатор 13,8 кВ на 100 ква має номінальну потужність 100 кВА. Напруга первинної сторони становить 13800 В (у з’єднанні трикутником), а напруга вторинної сторони може становити 120/240 В, 240/480 В або іншу напругу, що налаштовується. Цей трансформатор можна підключити до трифазної системи електромережі для забезпечення низької напруги в системі розподілу.

Використовуючи порцелянові вводи високої напруги, первинна сторона 100 ква розподільного трансформатора 13,8 кВ має подвійні вводи, а вторинна сторона має три втулки. У розподільчому трансформаторі повітряного потоку використовуються мідні обмотки та орієнтовані сердечники з кремнієвої сталі, що складаються з однієї котушки та двох кілець із залізним сердечником. Полуджені клеми первинної та вторинної сторони можна підключити до мідних або алюмінієвих провідників.

Як професійний розподільний трансформатор, 100 KVA Distribution 13.8 Kv Pole Transformers приймає енергозберігаючу конструкцію сердечника котушки, яка не тільки забезпечує стабільність роботи, але й ефективно знижує споживання енергії. Виготовлений за передовою технологією, цей розподільний трансформатор полюсного типу забезпечує тривалу надійність і тривалий термін служби.

Кожен пристрій пройшов суворі комплексні приймальні випробування, і ми підтримували нульовий рівень відмов протягом понад 10 років. Водночас розподільний трансформатор 13,8 кВ на 100 ква відповідає IEC, ANSI та іншим основним міжнародним стандартам, забезпечуючи сумісність із глобальними системами електромереж.

Технічний параметр:

Q: Для 100 ква розподільного трансформатора 13,8 кВ, під час вибору моделі та проведення монтажу, як слід визначити конкретні конфігурації запобіжників, грозорозрядників і захисту від заземлення, щоб відповідати вимогам надійності електромереж у сільській або віддаленій місцевості?

A:

1. Запобіжник вибирається на основі номінального струму, який у 2-2,5 рази перевищує номінальний струм високовольтної сторони полюсного трансформатора 100 ква 13,8 кВ (приблизно 7,25 A). Рекомендується використовувати запобіжник від 15 до 20 А, щоб надійно уникнути стрибків струму збудження під час операції замикання (зазвичай у 8-12 разів перевищує номінальний струм, що триває протягом 0,1 секунди), забезпечуючи при цьому швидке розплавлення та ізоляцію трансформатора у разі короткого замикання або перевантаження всередині трансформатора.

2. Блискавкозрядник вибрано як беззазорний тип оксиду цинку (MOV) з номінальною напругою 15 кВ або 18 кВ, встановлений на стороні високої напруги між запобіжником і втулкою полюсного трансформатора 100 ква 13,8 кВ.

3. Його клема заземлення безпосередньо підключена до клеми заземлення корпусу трансформатора для поглинання ударів блискавки або робочих перенапруг і обмеження залишкової напруги. Захист від заземлення вимагає безпосереднього заземлення нейтральної точки полюсного трансформатора 100 ква розподільного трансформатора 13,8 кВ (залежно від типу заземлення системи, наприклад TN C або TN S), а клеми заземлення корпусу та грозовідвідника мають спільний заземлюючий електрод. Опір заземлення промислової частоти не повинен перевищувати 10 Ом у сільських електромережах або 4 Ом у міських і високонадійних районах, таким чином досягаючи безпечного відведення струму пошкодження та захисту персоналу та обладнання.

Узгоджена конфігурація цих трьох елементів може задовольнити вимоги щодо захисту від перевантаження по струму, перенапруги та замикання на землю трансформатора, встановленого на стовпі.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
