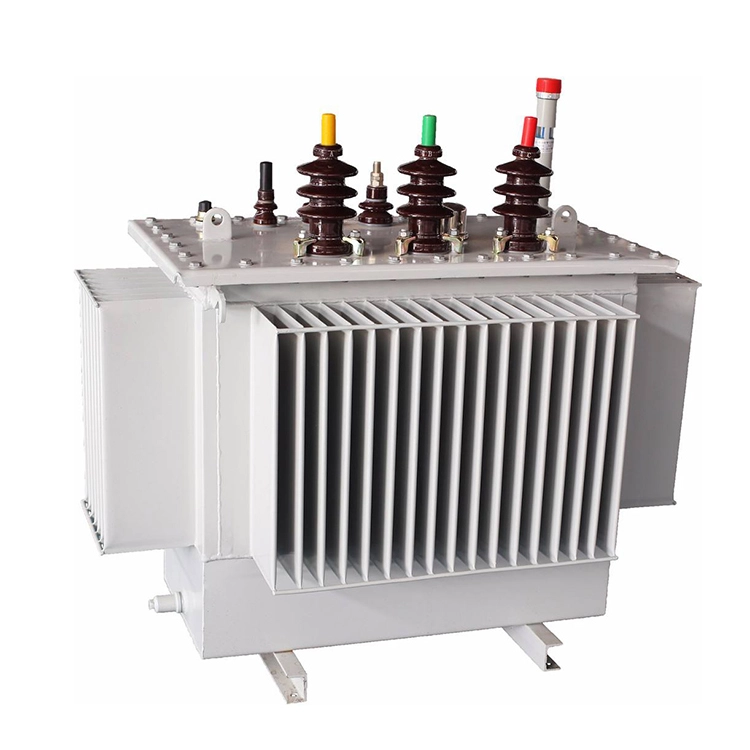

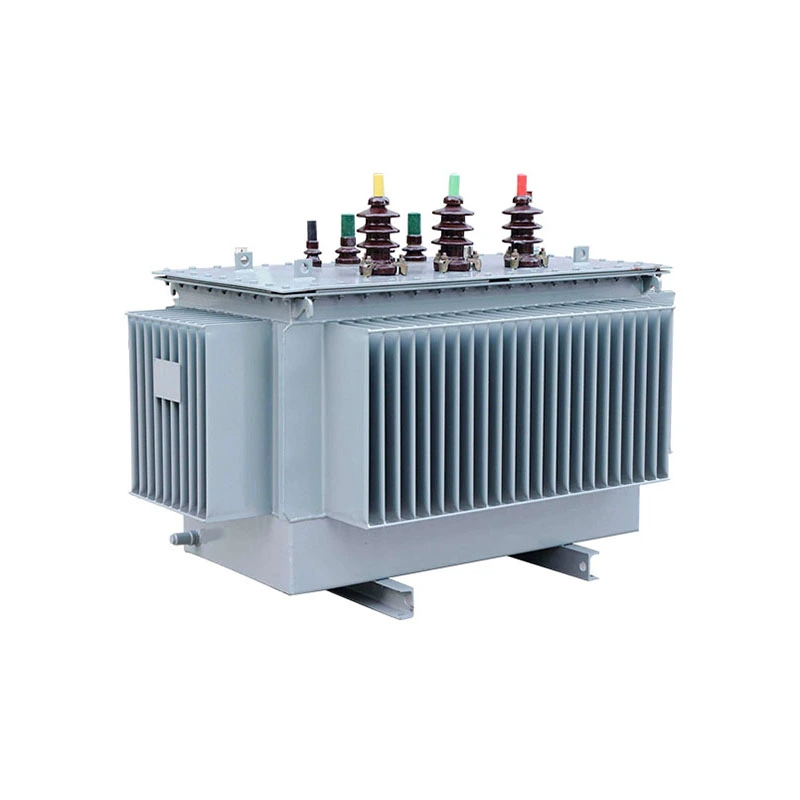

Розподільний трансформатор на стовпі 200 кВА

Цей розподільний трансформатор на опорі 200 кВА в основному має трифазну конструкцію. Традиційні комбінації номінальної напруги включають 10/0,4 кВ, 11/0,4 кВ, 11/0,433 кВ, 22/0,433 кВ, 33/0,4 кВ тощо, охоплюючи різні варіанти, придатні для різних регіональних електромереж. Обладнання стандартно оснащене без регулювання напруги збудження, з діапазоном регулювання напруги ±5% або ±2×2,5%. Групу підключення можна вибрати як Dyn11 або Yyn0.

За умов 50 Гц номінальний струм на стороні високої напруги 10 кВ становить приблизно 11,55 А, на стороні високої напруги 11 кВ — приблизно 10,50 А, а номінальний струм на стороні низької напруги 0,4 кВ — приблизно 288,68 А. Звичайний опір короткого замикання становить 4%. У той же час його можна налаштувати відповідно до вимог користувача щодо напруги, групи з’єднань тощо. Енергоефективність можна вибрати серед продуктів серії звичайних втрат, низьких втрат і аморфних сплавів.

Технічний параметр:

Переваги:

Чи є якісь відмінності між розподільним трансформатором 200 кВА, встановленим на стовпі, і типом, встановленим на колодці?

1. Розподільний трансформатор 200 кВА, встановлений на стовпі, закріплюється на стовпі мережі на певній висоті над землею. Він не займає цінних земельних ресурсів і мало впливає на земельний простір. Навісний трансформатор розміщується на бетонній основі, яка потребує певної площі.

2. Оскільки він підвішений у повітрі, люди та тварини мають меншу ймовірність контакту з ним, що робить його відносно безпечнішим. Однак навіть у цьому випадку не варто надмірно нервувати, проходячи повз. Достатньо дотримуватися нормальної відстані. Трансформатор, встановлений на колодці, встановлюється відносно прихованим способом.

3. Кожен один трансформатор має обмежений діапазон живлення, зазвичай коливається від 5 до 167 кВА. В основному використовується для живлення невеликої кількості користувачів по одній лінії. Однак трансформатор, встановлений на панелі, має відносно більшу потужність, коливається від 75 кВА до 3000 кВА.

4. Порівняно з обладнанням, закопаним під землю, цей підвісний метод встановлення має менші витрати на матеріали та складність будівництва. Це дуже економічне та практичне рішення джерела живлення.

5. Розподільний трансформатор 200 кВА, встановлений на стовпі, зазвичай являє собою циліндричний масляний резервуар, наповнений охолоджуючим маслом для ізоляції та розсіювання тепла. Зверху розташована клема підключення високої напруги, а знизу – клема з’єднання низької напруги. Конструкція дуже компактна. Щоб забезпечити безпеку, він часто інтегрує блискавкові розрядники та запобіжники для запобігання ударам блискавки та коротким замиканням.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
