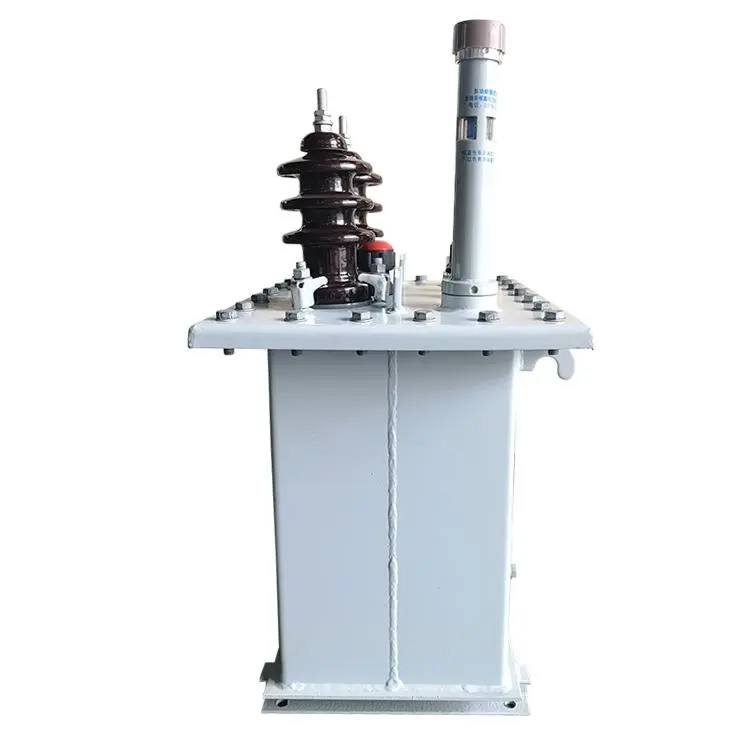

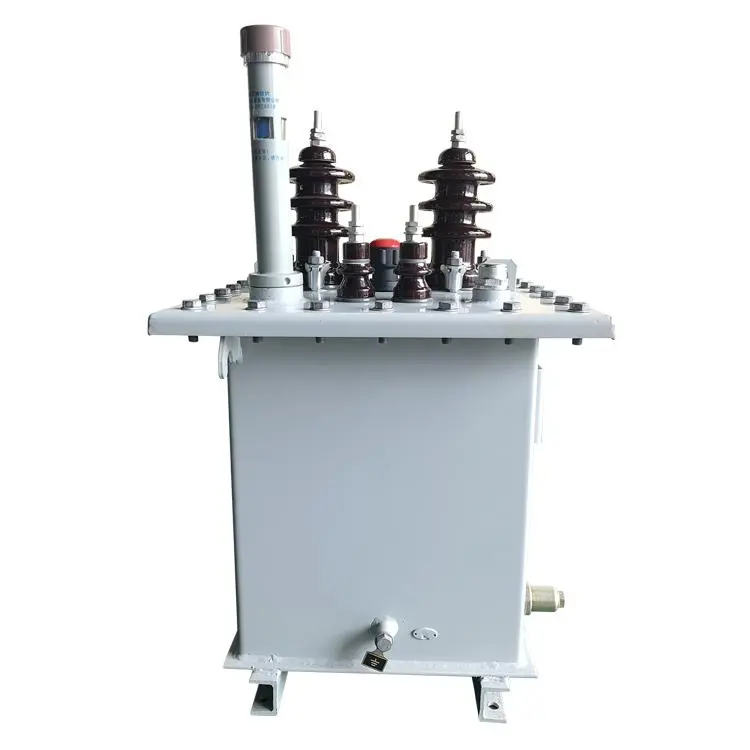

Однофазний розподільний трансформатор 11 кВ

Однофазний розподільний трансформатор 11 кВ, що монтується на стовпі, — це компактне та високопродуктивне рішення для повітряних систем розподілу електроенергії. Він може знизити первинну напругу 11 кВ до стандартної вторинної напруги, наприклад 220 В або 415 В, забезпечуючи безпечне та надійне живлення для кінцевих користувачів.

Використовуючи високоякісні кремнієві сталеві сердечники та мідні або алюмінієві обмотки, однофазний розподільний трансформатор 11 кВ для монтажу на стовпі мінімізує втрати навантаження та втрати без навантаження, одночасно дотримуючись IEC 60076 і відповідних стандартів енергоефективності IEEE/ANSI. Наповнений маслом бак природно охолоджується ONAN і може витримувати підвищення температури від 55 до 65 ℃, забезпечуючи надійну роботу за різних навантажень.

Однофазний розподільний трансформатор 11 кВ для монтажу на стовпі має міцну втулку, механізм скидання тиску та додаткову функцію захисту від перенапруги, що робить його високостійким до погодних умов, з низькими витратами на обслуговування та придатним для встановлення на відкритих стовпах.

Цей трансформатор може забезпечити стабільне та безпечне живлення та має чудову здатність до перевантаження, що робить його гарним вибором для користувачів.

Технічний параметр:

З: Чи можна налаштувати однофазний розподільний трансформатор на стовпі 11 кВ?

A: Так, цей трансформатор можна значно налаштувати відповідно до ваших конкретних вимог до мережі, забезпечуючи безпечну роботу та відповідність відповідним нормам. Первинна напруга однофазного розподільного трансформатора 11 кВ, що монтується на стовпі, може бути зафіксована на рівні 11 кВ або може бути прийнята конфігурація з двома відводами, наприклад від 10,5 кВ до 11,5 кВ. Щоб відповідати регіональним стандартам у Європі, Азії або на ринках, що розвиваються, вторинний вихід надає кілька варіантів, включаючи 230 В, 240 В, 220/440 В або 415 В.

Діапазон матеріалів для намотування охоплює все, від економічного легкого алюмінію до міді з високою теплопровідністю, включаючи обидва. Крім того, мідь з високою теплопровідністю може досягти вищої ефективності та кращого розсіювання тепла при великих навантаженнях. Підтримувана частота 50 Гц або 60 Гц.

Щоб підвищити експлуатаційну здатність однофазного розподільного трансформатора 11 кВ, що монтується на стовпі, у жаркому кліматі метод охолодження можна оновити зі стандартного ONAN на примусове. ±2x2,5% або більш широкий діапазон автономних перемикачів РПН може оптимізувати напругу без переривання живлення. Рівень імпедансу може відповідати вимогам для захисту та регулювання балансу від несправностей від 4 до 5%, а додаткові захисні пристрої, такі як запобіжники високої напруги, блискавкові розрядники або кришки, що захищають від птахів, можуть бути встановлені для підвищення безпеки в сільській місцевості чи районах, схильних до шторму. Екологічно чиста рідина на основі складного ефіру замінює мінеральне масло, підвищуючи вогнестійкість і стійкість. Ці налаштовані функції підвищують зручність встановлення, здатність усунення несправностей і енергоефективність, створюючи однофазний розподільний трансформатор на 11 кВ, придатний для повітряних ліній у суворих умовах.

Інші додаткові конфігурації включають посилені паливні баки для зон із сильним вітром або землетрусами та антикорозійне покриття для регіонів із соляними бризками. Рівень ізоляції корпусу може сягати до 75 кВ BIL, що може витримувати стрибки напруги в системі. Модифікація оболонки може зменшити шум або покращити вентиляцію. Діапазон потужностей може охоплювати типові значення від 16 до 200 кВА, а конструкція сердечника може зменшити втрати без навантаження, завдяки чому досягається чудова ефективність.

Незалежно від того, чи йдеться про віддалені села чи проекти розширення передмістя, ці індивідуальні рішення можуть гарантувати, що однофазний розподільний трансформатор 11 кВ для монтажу на стовпі відповідає точним вимогам, забезпечує надійний і стандартний розподіл електроенергії, мінімізуючи при цьому експлуатаційні витрати та максимально подовжуючи термін служби.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
