A Вакуумний автоматичний вимикач (VCB)є одним з найбільш надійних і широко використовуваних комутаційних пристроїв в енергосистемах середньої напруги. Завдяки використанню вакууму як середовища для гасіння дуги, VCB забезпечують чудову ізоляцію, тривалий термін служби, мінімальне обслуговування, і чудова екологічна сумісність.
У цьому поглибленому посібнику ми пояснимощо таке вакуумний вимикач, як це працює, йогоключові компоненти, переваги перед іншими автоматичними вимикачами, ітипові програми. Ця стаття розроблена, щоб допомогти інженерам, Підрядники EPC та особи, які приймають рішення в системі енергопостачання, чітко розуміють, чому VCB стали кращим вибором у сучасних електричних мережах.

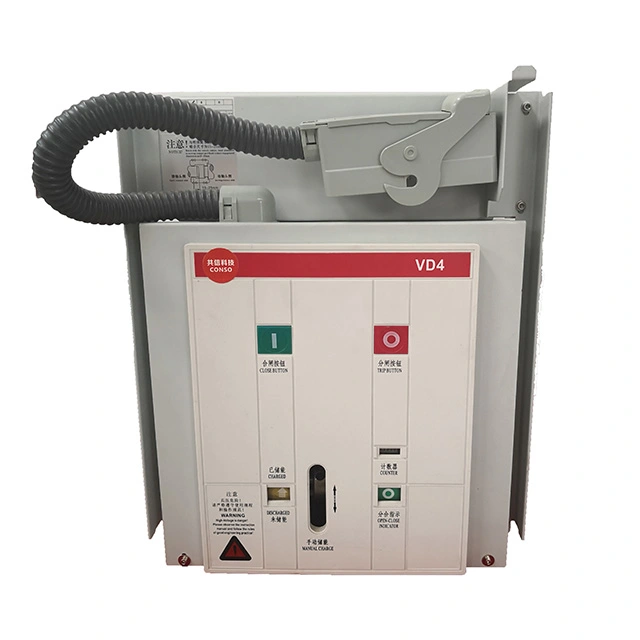

A Вакуумний автоматичний вимикач (VCB)це тип електричних розподільних пристроїв, призначених для захисту електричних кіл шляхом переривання протікання струму за нормальних та несправних умов. На відміну від масляних або газових вимикачів, VCB використовує aсередовище високого вакуумуяк дугогасне середовище.
Коли контакти всередині вимикача роз'єднуються, генерована електрична дуга швидко гасне у вакуумі через відсутність іонізуючого частинки. Це робить вакуумні вимикачі надзвичайно ефективними та безпечними для діапазонів середньої напруги, як правило, відвід 3,3 кВ до 36 кВ.
Принцип роботи вакуумного вимикача заснований нашвидке відновлення діелектричної міцності у вакуумі. Коли виникає несправність, механізм вимикача роз’єднує контакти всередині герметичного вакуумного переривника.
Це ефективне гасіння дуги є причиною, чому вакуумні вимикачі відомівисока розривна здатністьідовга електрична витривалість.
| компонент | функція |
|---|---|
| Вакуумний переривник | Гасить дугу і перериває струм |
| Стаціонарні та рухомі контакти | Проведення та переривання електричного струму |
| Робочий механізм | Забезпечує механічну енергію для розмикання та замикання контактів |
| Ізоляційний корпус | Забезпечує електричну ізоляцію та безпеку |
| Схема керування | Керує логікою відключення, замикання та захисту |
У порівнянні з традиційними технологіями, вакуумні автоматичні вимикачі забезпечують збалансоване рішення для продуктивності, стійкість і вартість життєвого циклу.
| Особливість | VCB | SF₆ CB | Масло CB |
|---|---|---|---|
| Середня дуга | Вакуум | SF₆ газ | олія |
| Технічне обслуговування | Дуже низький | Середній | Високий |
| Вплив на навколишнє середовище | Екологічно чистий | Високий (парниковий газ) | Ризик забруднення |
| Типова напруга | До 36 кВ | До 800 кВ | До 33 кВ |
Вакуумні вимикачі широко застосовуються в:
Виробникам подобаєтьсяXiFaнадати рішення для вакуумних вимикачів, розроблені для задоволення міжнародні стандарти та різноманітні вимоги до застосування.
Вибираючи VCB, враховуйте наступні фактори:
Однією з найбільших переваг вакуумних вимикачів є їхнизька потреба в обслуговуванні. Оскільки немає заміни нафти чи газу, звичайні перевірки в основному зосереджуються на механічних частинах і схемах керування.
За нормальних умов експлуатації VCB може досягти терміну служби20–30 років.
Вакуум забезпечує чудову діелектричну міцність і швидке гасіння дуги, забезпечуючи безпечне та надійне розмикання.
так VCB не використовують нафту чи елегаз, що робить їх однією з найбільш екологічних технологій автоматичних вимикачів.
Вакуумні вимикачі в основному застосовуються в системах середньої напруги до 36 кВ.
Як правило, VCB потребують мінімального обслуговування з періодичними перевірками кожні кілька років.
Якщо ви шукаєте надійні, ефективні та екологічно відповідальні вакуумні вимикачі,XiFaпропонує широкий асортимент продукції, адаптованої до сучасних енергосистем. Не соромтесязв'яжіться з намищоб отримати експертну підтримку, технічне керівництво та індивідуальні рішення для вашого проекту.
