Короткий зміст статті
ВибірПовітряний вимикач ACBце не лише відповідність поточним рейтингам. Для інженерів, виробників щитів, власників фабрик, підрядників і груп із закупівель справжньою проблемою є вибір вимикача, який зможе захистити обладнання, скоротити час простою, відповідати конструкції розподільного пристрою, підтримувати майбутнє збільшення навантаження та залишатися надійним після багатьох років експлуатації. У цій статті пояснюється, як працює повітряний автоматичний вимикач ACB, де він зазвичай використовується, які характеристики мають найбільше значення та як покупці можуть уникнути дорогих помилок під час вибору. Він також представляє практичні міркування щодо купівлі для роботиWenzhou Xifa Electrical Equipment Co., Ltd.під час пошуку рішень ACB для промислових і комерційних енергосистем.
Зміст
У системі розподілу електроенергії низької напруги головний вимикач часто розглядається як одна позиція в списку закупівель. Це ризикований спосіб дивитися на це. Повітряний автоматичний вимикач ACB зазвичай встановлюється в критичній точці системи, такій як вхідна панель, головна розподільна шафа, вихідна панель генератора, вторинна сторона трансформатора або велика схема живлення. Якщо він не спрацьовує належним чином, результатом може бути не невелика електрична несправність. Це може бути зупинка виробництва, пошкодження обладнання, ризик пожежі або дороге екстрене обслуговування.
Багато покупців шукають автоматичний вимикач лише за поточним номіналом, наприклад 630A, 1000A, 1600A, 2000A або 3200A. Звичайно, поточний рейтинг має значення, але це не повна історія. Вимикач також повинен відповідати рівню короткого замикання на місці встановлення, вимогам захисту навантаження, структурі розподільного пристрою, робочому середовищу та плану технічного обслуговування об’єкта.
Хороший повітряний автоматичний вимикач ACB дає електричній системі контрольований спосіб відключати ненормальний струм. Він захищає кабелі, шини, трансформатори, генератори, двигуни та наступне обладнання. Що ще важливіше, це додає впевненості командам технічного обслуговування. Коли система побудована навколо вимикача зі стабільною механічною дією, точним відключенням і чіткими налаштуваннями захисту, усім розподільним приміщенням стає легше керувати.
Справжнє питання купівлі полягає не просто в тому, «Скільки коштує рубильник?» Краще запитання: «Чи захищатиме цей рубильник належним чином мою систему, коли збій станеться в найгірший можливий момент?»

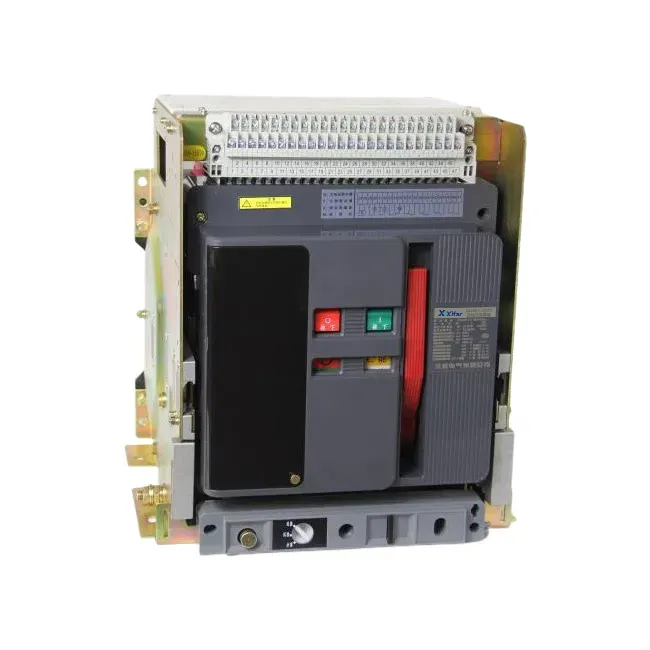

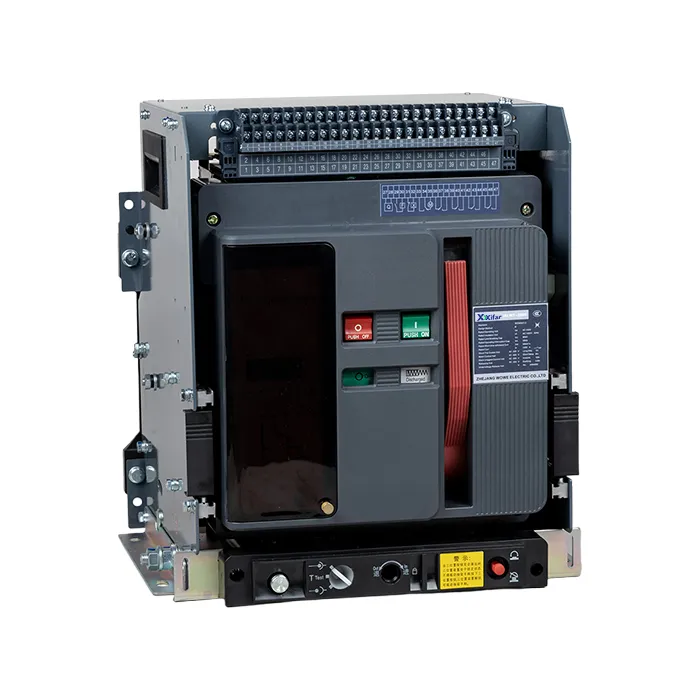

Повітряний автоматичний вимикач ACB — це комутаційний та захисний пристрій низької напруги, який використовує повітря як середовище для гасіння дуги. При розриві контактів під час розриву утворюється електрична дуга. Вимикач направляє та охолоджує дугу через дугопровідні жолоби, поки струм не буде безпечно перервано. Ця конструкція робить автоматичні вимикачі придатними для застосувань із сильним струмом і низькою напругою, де важливі надійність, ремонтопридатність і регульований захист.
На практиці повітряний автоматичний вимикач ACB може виконувати декілька важливих функцій. Він може вручну або електрично вмикати та вимикати схему. Він може спрацьовувати автоматично при перевантаженні, короткому замиканні, зниженій напрузі або замиканні на землю, залежно від конфігурації розчіплювача. У багатьох сучасних електричних системах інтелектуальні розчіплювачі також підтримують вимірювання, зв’язок, записи про несправності та регульовані криві захисту.
Порівняно з меншими вимикачами, ACB часто вибирають для основного рівня розподілу електроенергії, оскільки він може працювати з більшими струмами кадру та сильнішими вимогами до розриву. Його також легше перевіряти та обслуговувати у великих електричних шафах, особливо при використанні висувної конструкції. Для установок, які не можуть дозволити собі тривалий простой, така ремонтопридатність є не малою перевагою.
Покупці рідко стикаються з труднощами, оскільки не можуть знайти автоматичний вимикач повітря. Їм важко, тому що занадто багато моделей виглядають схожими на папері. Низька ціна може спочатку виглядати привабливою, але неправильний вибір може призвести до невідповідності, затримки встановлення, перегріву, неприємного відключення, поганої селективності або складної післяпродажної підтримки.
Для будівельників панелей сумісність розмірів часто є головною проблемою. Вимикач, який не відповідає конструкції шафи, може вплинути на розташування шин, відкривання дверей, положення ручки керування та простір для обслуговування. Для заводських користувачів найбільше занепокоєння зазвичай викликає стабільна робота. Їм потрібен вимикач, який спрацьовує, коли потрібно, залишається вимкнутим, коли система справна, і його можна обслуговувати без непотрібних простоїв.
Для підрядників також важливі швидкість доставки та документація. Для проекту можуть знадобитися фотографії продукту, креслення, електросхеми, звіти про випробування, сертифікати, дані таблички та інформація про упаковку перед відправленням. Якщо постачальник не зможе чітко відповісти, графік проекту може постраждати.
| Занепокоєння покупця | Чому це важливо | Що потрібно підтвердити перед замовленням |
|---|---|---|
| Невідповідність поточного рейтингу | Занижений вимикач може перегріватися або занадто часто спрацьовувати, тоді як завеликий вимикач може знизити точність захисту. | Номінальний струм, розмір рами, тип навантаження, допуск на майбутнє розширення. |
| Недостатня відключаюча здатність | Вимикач може не безпечно перервати високий струм замикання в точці встановлення. | Icu, Ics, розрахунок короткого замикання на місці, потужність трансформатора. |
| Неправильна структура установки | Вимикач може не підходити до розподільного пристрою або бути незручним в обслуговуванні. | Стаціонарний або висувний тип, розміри, виріз в панелі, підключення шин. |
| Неточне налаштування захисту | Погана координація може призвести до непотрібних відключень або неможливості ізоляції правильної зони збою. | Тип розчіплювача, довготривала затримка, короткочасна затримка, налаштування миттєвого часу та замикання на землю. |
| Слабка технічна підтримка | Покупці можуть зіткнутися із затримками під час встановлення, тестування або введення в експлуатацію. | Швидкість реагування постачальника, креслення, посібники, підтримка проводки, післяпродажне обслуговування. |
Вибір професійного повітряного автоматичного вимикача ACB починається з електричної системи, а не зі сторінки каталогу. Перш ніж підтвердити модель, покупці повинні зібрати основну інформацію про проект, включаючи номінальну напругу, номінальний струм, частоту, кількість полюсів, рівень короткого замикання, тип шафи, спосіб роботи, вимоги до захисту та потреби в комунікації.
Зазвичай першим параметром, який згадують покупці, є номінальний струм. Однак номінальна робоча вимикаюча здатність при короткому замиканні є не менш важливою. Вимикач із високою кінцевою відключаючою здатністю, але меншою робочою вимикаючою здатністю може бути не найкращим вибором для вимогливих промислових систем. Для критичних навантажень покупці повинні звертати увагу на значення Icu та Ics.
На особливу увагу заслуговує маршрутний блок. Базового блоку захисту може бути достатньо для простої розподільчої панелі, тоді як сучасний завод, центр обробки даних, комерційна будівля або проект з відновлюваної енергетики можуть потребувати більш розширених функцій захисту та моніторингу. Регульовані параметри можуть допомогти покращити вибірковість між вихідними та вихідними пристроями.
Практична порада для груп із закупівель: надсилаючи постачальнику пропозицію разом із кресленням панелі, системною напругою, номінальним струмом, номером полюса, необхідною відключаючою здатністю, типом монтажу та списком аксесуарів. Це зменшує зворотний зв’язок і дозволяє уникнути помилок моделі.
Покупці часто порівнюють ACB з MCCB і VCB. Різниця полягає не в тому, який з них універсально кращий. Це залежить від рівня напруги, діапазону струму, положення встановлення, потреби у захисті, очікуваного обслуговування та бюджету.
Автоматичний вимикач у литому корпусі широко використовується для низьких струмових ланцюгів живлення, машинних панелей і компактних розподільних пристроїв. Він економічний, компактний і простий в установці. Однак, коли струм системи стає вищим і вимоги до захисту стають більш просунутими, повітряний автоматичний вимикач ACB стає більш придатним.
Вакуумний автоматичний вимикач зазвичай використовується в системах середньої напруги. Його гасіння дуги відбувається всередині вакуумного переривника, який відрізняється від конструкції повітряно-дугового жолоба ACB. Говорячи простою мовою, автоматичні вимикачі зазвичай вибираються для розподільчої мережі низької напруги, тоді як автоматичні вимикачі VCB вибираються для розподілу середньої напруги.
| Тип вимикача | Загальний рівень напруги | Типове використання | Основна перевага |
|---|---|---|---|
| Повітряний вимикач ACB | Розподілення електроенергії низької напруги | Головна вхідна панель, великий фідер, вихід генератора, вторинна сторона трансформатора | Висока потужність струму, регульований захист, зручне обслуговування, інтелектуальні опції |
| Автоматичний вимикач MCCB у литому корпусі | Розподіл низької напруги | Розгалуження, менші фідери, панелі машин | Компактні розміри, економічна вартість, простий монтаж |
| Вакуумний вимикач VCB | Розподіл середньої напруги | Підстанції, розподільні пристрої середньої напруги, промислові електромережі | Потужне гасіння дуги у вакуумі, підходить для переривання середньої напруги |
Повітряний автоматичний вимикач ACB часто використовується скрізь, де розподіл електроенергії низької напруги потребує надійного захисту та надійного перемикання. Він з’являється на промислових підприємствах, комерційних будівлях, центрах обробки даних, приміщеннях розподілу електроенергії, лікарнях, аеропортах, залізничних транзитних спорудах, водоочисних спорудах, гірничодобувних проектах і системах відновлюваної енергії.
На виробничих підприємствах АСВ може захищати основну вхідну лінію цеху. У комерційних будівлях він може служити головним вимикачем у розподільному щиті низької напруги. У центрі обробки даних це може допомогти захистити критичні шляхи живлення, де простої надзвичайно дорогі. На станціях відновлюваної енергетики ACB можна використовувати в розподільчих шафах низької напруги, з’єднаних з трансформаторами, інверторами або допоміжними системами.
Спільне в усіх цих програмах просте: системі потрібен надійний пристрій на ключовій позиції захисту. Коли електричне навантаження велике, струм пошкодження є серйозним, а робоче середовище не може терпіти повторних відмов, правильно підібраний повітряний автоматичний вимикач ACB стає необхідною інвестицією, а не додатковим компонентом.
Надійний постачальник повинен робити більше, ніж продавати молот. Постачальник повинен розуміти умови праці, що стоять за замовленням. Для покупців, які не є спеціалістами з електрики, це має ще більше значення. Чітка технічна комунікація може запобігти неправильному вибору моделі до початку виробництва.
Компанія Wenzhou Xifa Electrical Equipment Co., Ltd. постачає електротехнічну продукцію для розподілу електроенергії, включаючи рішення для повітряних автоматичних вимикачів для систем низької напруги. Для покупців цінність полягає не лише в самому продукті, а й у рекомендаціях щодо моделі, можливостях виробництва, варіантах налаштування, заводських тестуваннях і підтримці зв’язку до та після доставки.
Оцінюючи постачальника, покупці повинні задавати практичні питання. Чи може постачальник надати технічні креслення? Чи можуть вони порекомендувати правильний номінальний струм і відключаючу здатність на основі інформації про проект? Чи можуть вони підтримувати конструкції фіксованого та висувного типу? Чи можуть вони забезпечити такі аксесуари, як приводи двигунів, розчіплювачі, розчіплювачі мінімальної напруги, допоміжні контакти та інтелектуальні розчіплювачі? Чи можуть вони швидко відповісти, коли у інсталятора виникнуть запитання?
| Точка оцінки постачальника | Що повинен шукати покупець |
|---|---|
| Асортимент продукції | Кілька номінальних значень струму, варіанти полюсів, режими роботи та конфігурації аксесуарів. |
| Технічна підтримка | Чітка комунікація щодо вибору, креслень, проводки, монтажу та введення в експлуатацію. |
| Контроль якості | Звичайний заводський огляд, перевірка механічної роботи, перевірка ізоляції та перевірка ефективності відключення. |
| Можливість налаштування | Підтримка конкретних вимог проекту, підбору шаф, аксесуарів і потреб у упаковці. |
| Узгодження доставки | Розумний час виконання замовлення, експортне пакування, транспортні документи та швидке оновлення замовлення. |
Навіть високоякісний повітряний вимикач ACB потребує належного встановлення та періодичної перевірки. Засоби електрозахисту працюють в умовах механічних, термічних та електричних навантажень. Пил, волога, ослаблені з’єднання, старіння мастила, знос контактів і погані умови експлуатації можуть знизити довготривалу надійність.
План технічного обслуговування не повинен бути складним, але він повинен бути послідовним. Оператори повинні тримати комутаційний пристрій чистим і сухим, перевіряти наявність ненормального нагріву, перевіряти герметичність з'єднань, перевіряти робочий механізм і переглядати записи про відключення, якщо вони є. Для автоматичних вимикачів висувного типу стелажний механізм слід використовувати правильно, щоб уникнути механічних пошкоджень.
У багатьох випадках відмова вимикача не є раптовою. Існують такі попереджувальні знаки, як незвичайний шум, запах горілого, видиме знебарвлення, нестабільне закривання, часте неприємне відключення або ненормальне підвищення температури на клемах. Ігнорування цих ознак може перетворити проблему з техобслуговуванням на серйозну електричну аварію.
Основним призначенням повітряного автоматичного вимикача ACB є захист систем розподілу електроенергії низької напруги від перевантаження, короткого замикання, замикання на землю та інших ненормальних електричних умов. Це також дозволяє операторам безпечно перемикати великі схеми під час нормальної роботи або технічного обслуговування.
Повітряний автоматичний вимикач ACB в основному використовується в системах розподілу низької напруги. Для застосувань середньої напруги вакуумний автоматичний вимикач VCB зазвичай є більш підходящим вибором. Покупці повинні перевірити напругу системи перед вибором типу вимикача.
АКВ фіксованого типу часто більш компактні та економічні. Автоматичні вимикачі висувного типу легше перевіряти, замінювати та обслуговувати без серйозного розбирання корпусу. Для важливих систем живлення, де швидкість обслуговування має значення, часто перевагу надають висувному типу.
Якщо системі потрібен регульований захист, поточний дисплей, записи про несправності, зв’язок або краща координація з іншими захисними пристроями, інтелектуальний розчіплювач є практичним вибором. Для більш простих систем може бути достатньо базового розчіплювача.
Номінальний струм слід вибирати відповідно до фактичного струму навантаження, потужності трансформатора, розміру кабелю, температурних умов і майбутнього плану розширення. Його не слід вибирати, лише вгадавши чи скопіювавши номер старої моделі.
Відключаюча здатність показує, чи може вимикач безпечно перервати високий струм короткого замикання. Якщо обраний вимикач має недостатню відключаючу здатність, він може вийти з ладу під час серйозної несправності. Це один з найважливіших параметрів безпеки при виборі АКБ.
так Залежно від потреб проекту покупці можуть вимагати різні номінальні значення струму, номери полюсів, режими роботи, монтажні конструкції, розчіплювачі, аксесуари та вимоги до упаковки. Найкраще надати деталі проекту перед пропозицією.
Ви повинні надати номінальну напругу, номінальний струм, кількість полюсів, відключаючу здатність, тип установки, режим роботи, вимоги до розчіплювача, список аксесуарів, кількість, призначення проекту та будь-які креслення шафи, якщо є. Це допомагає постачальнику точніше рекомендувати правильний повітряний вимикач ACB.
Вибір повітряного автоматичного вимикача ACB – це рішення, яке впливає на безпеку системи, ефективність обслуговування та довгострокові експлуатаційні витрати. Добре підібраний вимикач допомагає захистити цінне обладнання, зменшити час незапланованих простоїв і надати вашій команді електриків більше впевненості під час керування критично важливими системами розподілу.
Якщо ви плануєте проект розподілу низької напруги, модернізацію розподільчого обладнання, пошук автоматичних вимикачів для складання панелей або порівняння моделей для промислового об’єкта, Wenzhou Xifa Electrical Equipment Co., Ltd. може допомогти вам переглянути ключові моменти вибору та надати відповідні варіанти продукту на основі вашої програми.
Для вибору моделі, технічних деталей, підтримки пропозицій або індивідуальних вимог до повітряного автоматичного вимикача ACB, будь ласказв'яжіться з намисьогодні та поділіться характеристиками свого проекту. Наша команда допоможе вам знайти практичне, безпечне та економічно ефективне рішення для вашої системи розподілу електроенергії.
