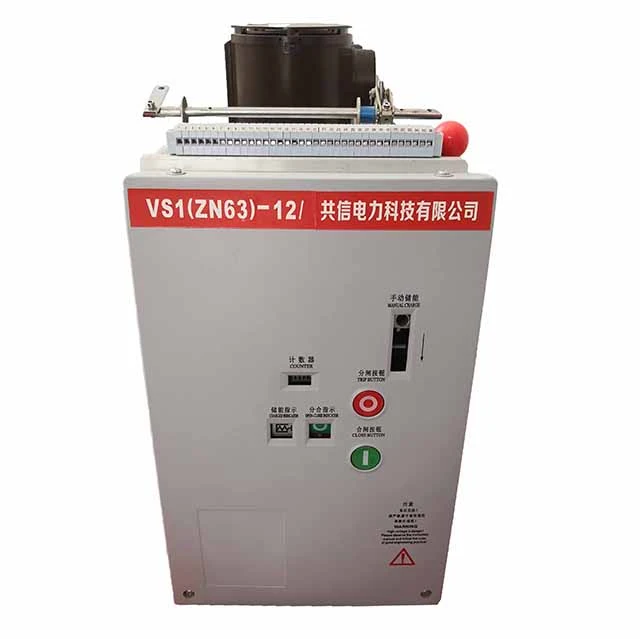

11kv Vcb Електричний вакуумний вимикач Ckt

Електричний вакуумний вимикач ckt 11kv vcb призначений для використання в системах живлення 12kV як пристрій захисту та керування для обладнання електромережі, а також промислових і гірничих енергетичних об’єктів. Його можна встановити в розподільних пристроях, таких як електричні панелі серій KYN28, HXGN і GG-1A, і він підходить для застосувань, які вимагають частих операцій.

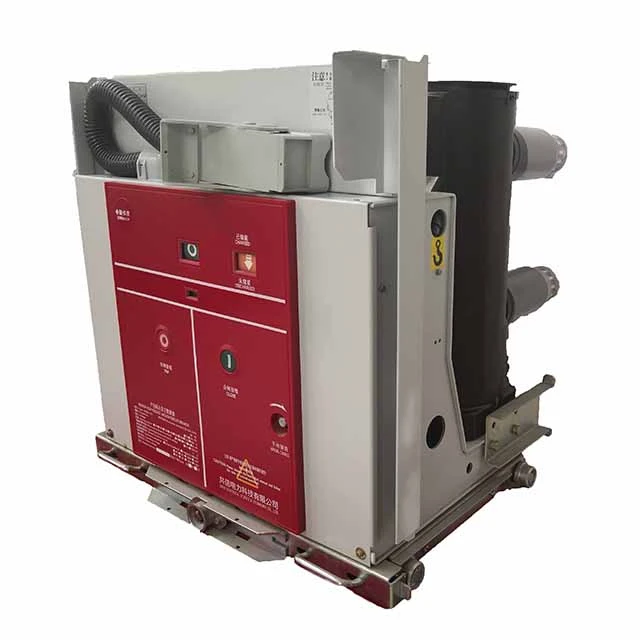

Доступні типи установки електричного вакуумного вимикача ckt 11kv vcb включають тип візка (ручний візок), стаціонарний тип, тип з боковим монтажем і тип постійного магніту. Відповідно до структури ізоляції, він пропонується у стандартному типі, ізольованому циліндричному типі та литому полімерному стовпі. Сумісні допоміжні одиниці 11kv vcb електричного вакуумного вимикача ckt включають вантажівку ізоляції, візок із запобіжниками та вантажівку з трансформатором напруги.

Основну функцію можна показати так:

Структура: Вакуумний переривник і основний струмопровідний контур залито в епоксидну смолу, що забезпечує чудову стійкість до вібрації, пилу, вологи та забруднення. Така конструкція значно підвищує надійність і продовжує термін служби в суворих умовах.

Вакуумний переривник: забезпечує високу ефективність гасіння дуги та здатність відключати, забезпечуючи високу вимикальну здатність при короткому замиканні (до 40 кА) і стабільну електричну витривалість.

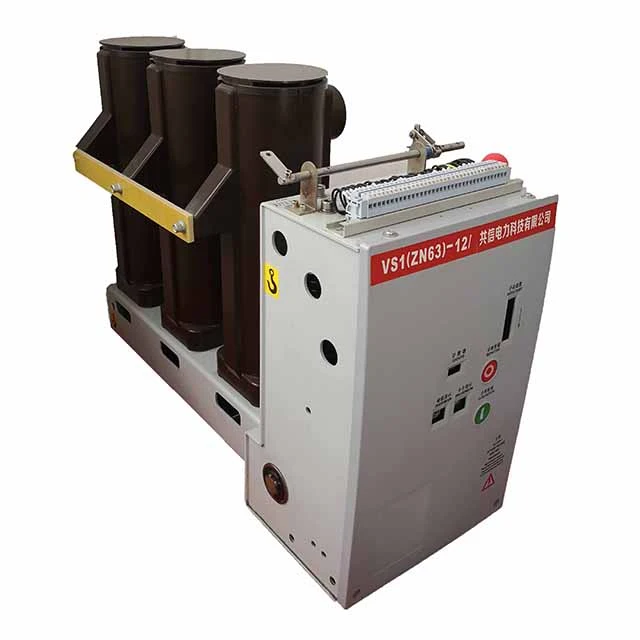

Робочий механізм: Розроблений як інтегрована одиниця з корпусом автоматичного вимикача, він може бути гнучко налаштований для стаціонарної установки, встановлення на візку (ручний візок) або встановлення збоку, щоб відповідати вимогам різних систем розподільних пристроїв.

Функції захисту: вбудований захист від перевантаження, короткого замикання та зниженої напруги, що забезпечує безпечну та надійну роботу системи живлення.

Механічна витривалість: більше 10 000 операцій.

Технічний параметр
