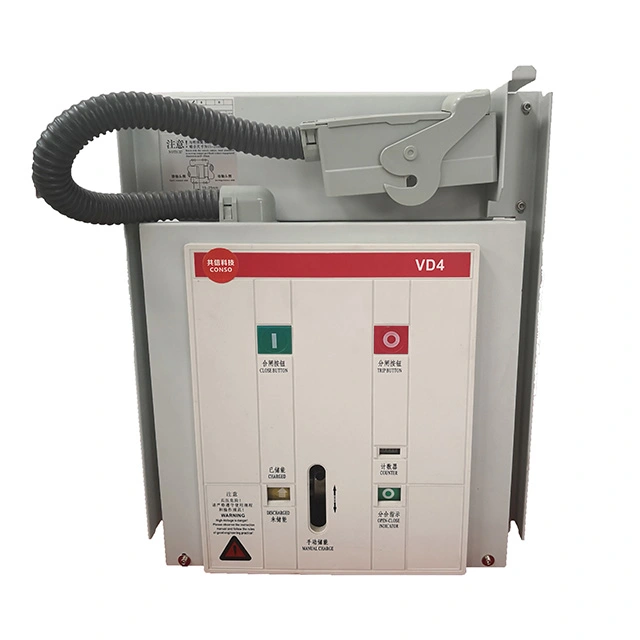

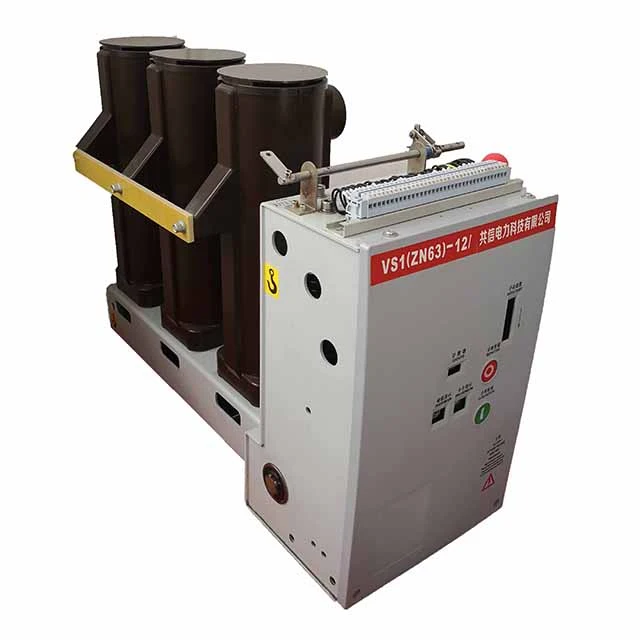

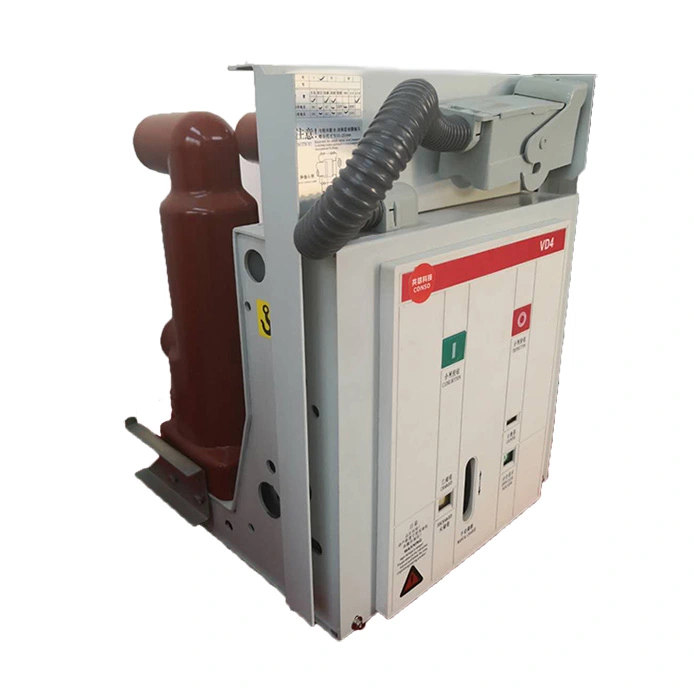

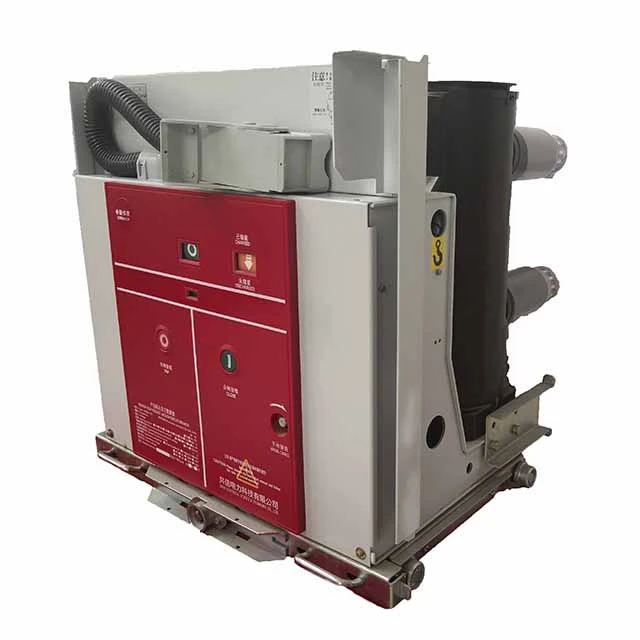

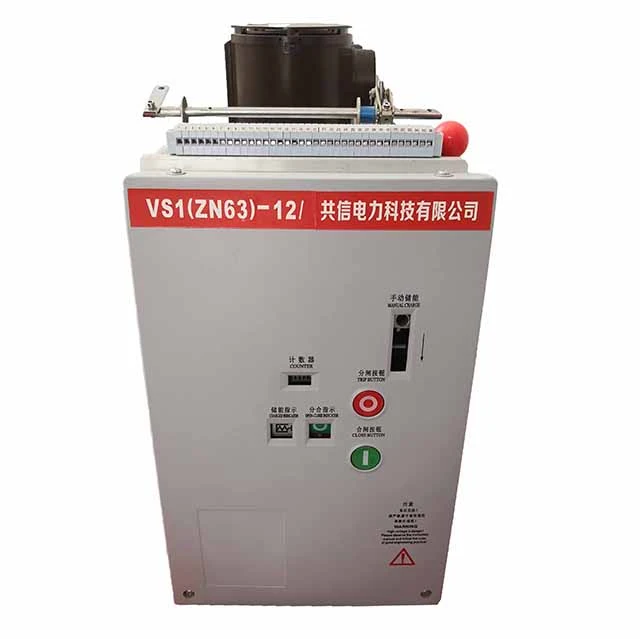

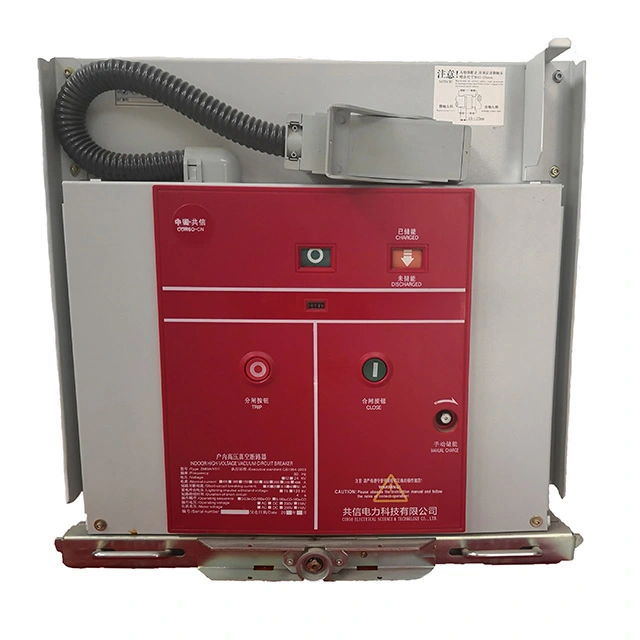

Вакуумний автоматичний вимикач типу HV mV для внутрішнього використання 11 кВ — це електричний пристрій середньої напруги, призначений для керування та захисту мережі змінного струму. Вакуумний переривник є основною частиною для негайного та безпечного гасіння дуги, щоб забезпечити надійну роботу навіть у складних умовах експлуатації. Робочий механізм внутрішнього вакуумного вимикача високої напруги і високої напруги типу 11 кВ - це пружинний механізм, який забезпечує точну реакцію на сигнали несправності та відсікання струму через вакуумні переривачі. Крім того, внутрішній вакуумний автоматичний вимикач 11 кВ високого та середнього напруги може бути стаціонарного типу або типу візка, щоб зробити його придатним для електричної панелі типу KYN28 або HXGN.
Завдяки компактній конструкції та високій механічній міцності він широко використовується на підстанціях, промислових підприємствах і комерційних системах розподілу електроенергії, таких як сталеливарна, гірничодобувна, нафтохімічна та транспортна галузі.
|
Макс. Робоча напруга (кВ) |
12 |
||
|
Робоча напруга (В) |
AC 220/110 DC 220/110 |
||
|
Номінальна частота (Гц) |
50 |
||
|
Номінальна толерантність імпульсної напруги освітлення (кВ) |
75 |
||
|
1 хв. Напруга живлення (кВ) |
42 |
||
|
Номінальний струм відключення короткого замикання (кА) |
25 |
31.5 |
40 |
|
Номінальний струм (A) |
630 |
630/1250 |
1250/1600 |
|
1250 |
1600/2000 |
2000/2500 |
|
|
1600 |
2500/3150/4000 |
3150/4000 |
|
|
Механічний ресурс (разів) |
10000 або 20000 |
||
|
Номінальний час відключення короткого замикання (рази) |
30 |
||
|
Середня швидкість закриття (м/с) |
від 0,5 до 0,8 |
||
|
Середня швидкість підключення (м/с) |
від 0,9 до 1,2 |
||
|
Час закриття (мс) |
35 до 70 |
||
|
Час спрацьовування (мс) |
20 до 50 |
||
Питання: Чи екологічно чистий вакуумний вимикач типу високої напруги та напруги на 11 кВ у порівнянні з елегазовими вимикачами?
A: Так. На відміну від газових автоматичних вимикачів SF6, вакуумний автоматичний вимикач типу HV mV для внутрішнього використання 11 кВ не використовує парникових газів. Вони покладаються виключно на вакуумні технології, щоб зробити їх чистими та екологічно чистими варіантами без ризику витоку газу.
Питання: Які вимоги до технічного обслуговування внутрішнього вакуумного автоматичного вимикача високої напруги та напруги 11 кВ?
A: Регулярне технічне обслуговування мінімальне. Рекомендується періодична перевірка зносу контактів, мастила робочого механізму, опору ізоляції та вторинної проводки. У більшості випадків під час планових відключень потрібні лише прості перевірки.
Питання: Чи можна налаштувати вакуумний вимикач типу HV mV для приміщення 11 кВ?
Відповідь: Так, виробники зазвичай пропонують як стаціонарні, так і тролейбусні типи, різні номінальні струми (630 A, 1250 A, 1600 A, 2000 A тощо), а також різні котушки відключення, трансформатори струму та допоміжні контакти відповідно до конструкції розподільного пристрою.
