У жвавому центрі обробки даних, наповненому тисячами серверів, потрібно точно контролювати кожен ват спожитої енергії. Керівник закладу покладається на мережу лічильників, щоб відстежувати споживання енергії, виявляти неефективність і розподіляти витрати. В основі кожного з цих лічильників лежить aТрансформатор струму КТ— невибагливий датчик, який безшумно виконує одне з найважливіших завдань у електричних вимірюваннях. Без цього компонента точний моніторинг потужності був би майже неможливий. Трансформатори струму є незамінним мостом між високовольтним і сильним світом розподілу електроенергії та чутливою малопотужною електронікою сучасних вимірювальних систем.
Отже, що робить трансформатор струму CT ключовим датчиком для систем вимірювання електроенергії? Відповідь полягає в трьох основних можливостях: точне вимірювання струму в широкому динамічному діапазоні, повна гальванічна ізоляція між первинним контуром і вимірювальним обладнанням і здатність забезпечувати стандартизований слабкострумовий вихід, який легко обробляється лічильниками та захисними реле. У цій статті розглядатимуться принципи конструкції, робочі характеристики та аспекти застосування, які роблять трансформатори струму незамінними в вимірюванні електроенергії. Від фізики магнітної індукції до практичних проблем точності та насичення ми розберемо техніку, яка дозволяє цим пристроям забезпечувати надійні вимірювання у всьому, від побутових субметрів до високовольтних підстанцій.

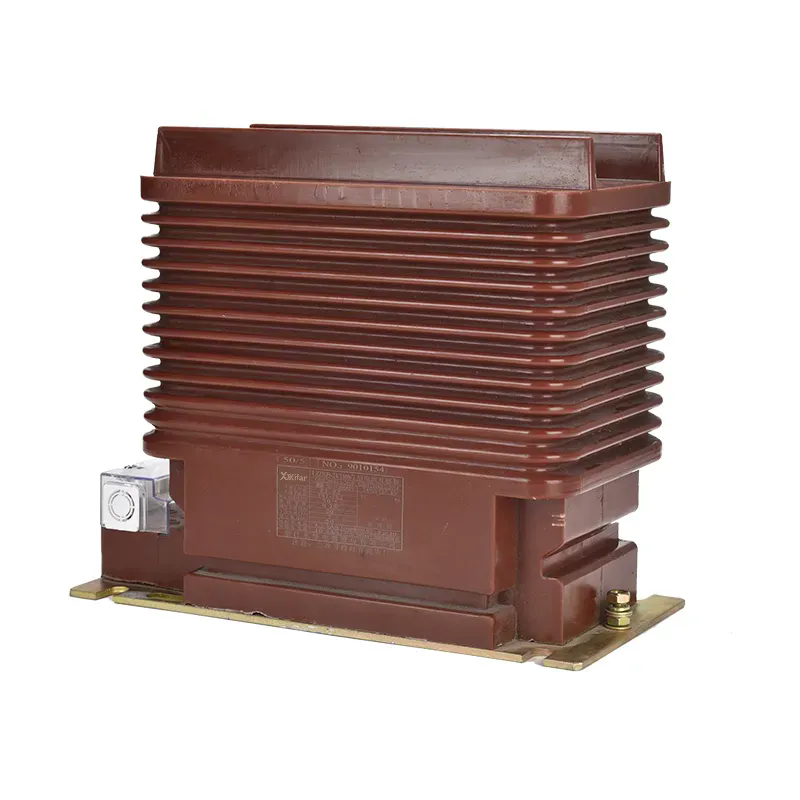

Трансформатор струму CT — це тип вимірювального трансформатора, призначений для створення зменшеного, точно масштабованого струму, пропорційного струму, що протікає в первинному провіднику. Це пасивний пристрій, який працює за принципом електромагнітної індукції. Первинний провідник — дріт, по якому проходить вимірюваний струм — проходить через сердечник трансформатора струму, який зазвичай є кільцем із високопроникного магнітного матеріалу, такого як кремнієва сталь або нанокристалічний сплав. Цей первинний провідник діє як одновиткова первинна обмотка. Вторинна обмотка, що складається з багатьох витків ізольованого мідного дроту, намотаного навколо сердечника, забезпечує вихідний струм. Коли змінний струм протікає через первинний провідник, він створює змінний магнітний потік в осерді. Цей потік індукує струм у вторинній обмотці, пропорційний первинному струму, масштабованому за коефіцієнтом витків.
Уявіть собі трансформатор струму як точні ваги, які вимірюють вагу слона шляхом зважування невеликої репрезентативної проби. Основною течією є слон — великий і неповороткий. Вторинний струм – це невеликий зразок, який легко виміряти та безпечно використовувати. Коефіцієнт витків КТ визначає коефіцієнт масштабування. Наприклад, КТ 1000:5 означає, що коли 1000 ампер протікає через первинну обмотку, 5 ампер буде протікати через вторинну ланцюг. Цей стандартизований вторинний вихід 5 A (або 1 A) дозволяє виготовляти лічильники, реле та інше обладнання для моніторингу як стандартизовані взаємозамінні пристрої без необхідності проектування для високих струмів і напруг первинного контуру. Це фундаментальна причина, чому трансформатор струму CT є основою сучасного вимірювання електроенергії.
Матеріал сердечника є критичним фактором продуктивності КТ. Сердечник повинен мати високу проникність, щоб ефективно концентрувати магнітний потік, і він повинен мати низький гістерезис, щоб мінімізувати втрати. Сердечник також повинен мати лінійну криву намагнічення, щоб гарантувати, що співвідношення між первинним і вторинним струмами залишається постійним у всьому діапазоні струмів. наWenzhou Xifa Electrical Equipment Co., Ltd.,ми виготовляємо сердечники трансформаторів струму CT з використанням високоякісної кремнієвої сталі з орієнтованою зернистістю, обраної завдяки її чудовим магнітним властивостям і низькій коерцитивній силі. Досвід нашої фабрики в розробці сердечників і технології обмоток гарантує, що наші трансформатори струму забезпечують надійну і точну роботу в широкому діапазоні застосувань.
Безпека є основною причиною, чому трансформатори струму використовуються в системах вимірювання. Безпосереднє підключення лічильника до ланцюга сильного струму та високої напруги було б надзвичайно небезпечним. Лічильник повинен бути розрахований на повну первинну напругу (яка може становити сотні кіловольт) і силу струму (яка може становити тисячі ампер). Це було б фізично великим, непомірно дорогим і за своєю суттю небезпечним. Трансформатор струму CT елегантно вирішує цю проблему, забезпечуючи гальванічну розв’язку. Немає прямого електричного з’єднання між первинним і вторинним контурами. Первинна обмотка відокремлена від вторинної ізоляції сердечника та фізичної відстані між обмотками. Ця ізоляція гарантує, що лічильник і оператор не піддаються впливу небезпечних напруг і струмів первинної системи.
Вторинний ланцюг трансформатора струму CT сконструйований для безпечної роботи. Типовий вторинний вихід становить 5 А або 1 А, який легко обробляється стандартними лічильниками та захисними реле. Напруга на вторинних клемах також підтримується низькою. Цей аспект безпеки — це не просто зручність; це фундаментальна вимога безпеки. Вторинний ланцюг трансформатора струму ніколи не можна розмикати, коли первинний контур знаходиться під напругою. Якщо вторинний ланцюг розімкнутий, високий імпеданс вторинних клем призведе до зростання потоку в сердечнику до небезпечних рівнів, утворюючи високу напругу, яка може бути смертельною для персоналу та руйнівною для обладнання.
Для вимірювальних програм ця безпека має першочергове значення. Трансформатор струму CT дозволяє безпечно встановити лічильник у місці, зручному для зчитування та обслуговування. Лічильник можна розмістити в щитку, закріпити на стіні або навіть розташувати віддалено від первинного контуру. Це особливо важливо в сучасних центрах обробки даних, промислових об’єктах і комерційних будівлях, де централізовані системи управління енергією потребують точного вимірювання в кількох точках. Наша фабрика в Xifa розробляє свій трансформатор струму CT з урахуванням безпеки, використовуючи високоякісні ізоляційні матеріали та міцну конструкцію для забезпечення надійної ізоляції протягом усього терміну служби виробу.
Для будь-якого вимірювального застосування точність є найважливішим параметром продуктивності. Точність ТТ трансформатора струму виражається через його клас точності, який визначає допустиму похибку у співвідношенні між первинним і вторинним струмами та допустимий зсув фаз. Клас точності задається комбінацією літери та цифри. Для засобів вимірювання найпоширенішими класами точності є 0,1, 0,2, 0,5, 1 і 3. Число вказує на максимальну похибку у відсотках при номінальному струмі. Наприклад, ТТ класу 0,5 має максимальну похибку співвідношення 0,5% при номінальному струмі.
Фазовий зсув також є критичним для точного вимірювання потужності. У трифазній системі фазові похибки в КТ можуть спричинити значні похибки у вимірюванні активної та реактивної потужності. Клас точності також визначає максимальний зсув фаз. Наприклад, КТ класу 0,5 має максимальний фазовий зсув 20 хвилин (0,33 градуса). Клас точності вимірюється при певному навантаженні (навантаженні) і при певному відсотку номінального струму (зазвичай 100%). Точність КТ не є постійною у всьому діапазоні; зазвичай він найбільш точний при номінальному струмі та погіршується при дуже низьких струмах і при струмах вище номінального значення.
У наведеній нижче таблиці підсумовано класи точності та їх типові застосування для вимірювання.
| Клас точності | Максимальна помилка співвідношення | Максимальний зсув фази | Типове застосування |
| 0.1 | 0,1% | 5 хвилин | Прецизійне вимірювання, калібрування, еталони |
| 0.2 | 0,2% | 10 хвилин | Висока точність вимірювання доходу |
| 0.5 | 0,5% | 20 хвилин | Комерційний та промисловий облік |
| 1.0 | 1,0% | 60 хвилин | Облік загального призначення |
| 3.0 | 3,0% | Не вказано | Тільки індикація |
Вибір правильного класу точності є критичним рішенням. Для програм вимірювання доходу, де вимірювання використовуються для виставлення рахунків, вища точність (0,1 або 0,2) є важливою. Для субметрування та загального моніторингу зазвичай достатньо КТ класу 0,5 або 1,0. Необхідний клас точності також залежить від навантаження лічильника. Вимірювач повинен мати достатньо низьке навантаження, щоб забезпечити роботу КТ у встановлених межах точності. У Wenzhou Xifa Electrical Equipment Co., Ltd. ми пропонуємо повний спектр класів точності трансформаторів струму трансформатора струму відповідно до потреб наших клієнтів, від високоточного вимірювання прибутку до загального моніторингу.
Однією з ключових переваг ТТ з трансформатором струму є його здатність точно вимірювати струми в широкому діапазоні, від малих часткових струмів до великих струмів перевантаження. Цей динамічний діапазон має важливе значення для сучасних систем обліку електроенергії, які повинні точно вимірювати споживання енергії в періоди як легкого, так і великого навантаження. Динамічний діапазон трансформатора струму в основному визначається матеріалом сердечника та конструкцією обмотки. Сердечник повинен бути здатний працювати лінійно в широкому діапазоні щільності потоку. Обмотка повинна бути розроблена таким чином, щоб мінімізувати індуктивність витоку та забезпечити стабільний коефіцієнт витків.
Основний матеріал є найважливішим фактором для досягнення широкого динамічного діапазону. Сердечник повинен мати лінійну криву намагнічення, тобто щільність потоку пропорційна силі намагнічення аж до точки насичення. Сердечник з високою проникністю, такий як кремнієва сталь з орієнтованим зерном, має відносно лінійну область у широкому діапазоні струмів. Сердечник також повинен мати низьку коерцитивну силу, щоб мінімізувати гістерезис і забезпечити збереження точності КТ з часом. Матеріал сердечника також вибрано так, щоб він мав високу щільність потоку насичення, щоб запобігти насиченню сердечника в умовах несправності. Геометрія сердечника також важлива; серцевина з великою площею поперечного перерізу може працювати з більшим потоком без насичення.
Конструкція намотування також впливає на динамічний діапазон. Вторинна обмотка зазвичай намотується з великою кількістю витків для отримання високої вихідної напруги на ампер первинного струму. Ця висока чутливість дозволяє КТ точно вимірювати малі струми. Обмотка розроблена для мінімізації індуктивності витоку, яка може викликати помилки на високих частотах і під час перехідних процесів. Ізоляція між витками повинна бути міцною, щоб уникнути короткого замикання. Обмотка також повинна бути розроблена так, щоб витримувати номінальний струм без перегріву. Наша фабрика у Wenzhou Xifa Electrical Equipment Co., Ltd. використовує передові технології намотування та високоякісні матеріали, щоб гарантувати, що наш трансформатор струму CT забезпечує широкий динамічний діапазон і стабільну продуктивність у всьому робочому діапазоні.
Конструкція сердечника та обмотки також повинна враховувати вплив навантаження. Навантаження – це опір вторинного кола, включаючи лічильник, проводи та з’єднувальні клеми. Велике навантаження може зменшити ефективний динамічний діапазон КТ і може викликати насичення при відносно низьких струмах. Важливо вибрати КТ з рейтингом, який відповідає очікуваному навантаженню. КТ з високим рейтингом навантаження матиме більший сердечник і більше витків, що призводить до ширшого динамічного діапазону. Наша технічна команда може допомогти розрахувати відповідне навантаження для вашої програми.
Два критичних фактора, які впливають на точність і продуктивність трансформатора струму трансформатора струму, - це навантаження та насичення. Навантаження — це загальний опір вторинного кола, включаючи лічильник, з’єднувальні проводи та кінцеві точки. Якщо навантаження занадто велике, вихідна напруга трансформатора трансформатора буде змушена підвищуватися, спричиняючи збільшення потоку сердечника, що може призвести до насичення. Насичення відбувається, коли щільність потоку сердечника досягає максимальної щільності потоку матеріалу, за межами якої збільшення первинного струму не призводить до пропорційного збільшення вторинного струму. Це призводить до того, що ТТ виробляє спотворений вихідний сигнал, що призводить до неточних вимірювань.
Співвідношення між навантаженням і насиченістю є критично важливим фактором розробки. КТ розрахований на певне навантаження, яке зазвичай виражається у ВА (вольт-амперах). Наприклад, трансформатор струму з номіналом 5 ВА може управляти вторинним ланцюгом із загальним опором до 0,2 Ом при 5 А (оскільки P = I²R). Якщо навантаження перевищує це номінальне значення, ТТ може насичуватися при нижчому первинному струмі, обмежуючи його динамічний діапазон і спричиняючи помилки вимірювання. Важливо вибрати КТ з номінальним навантаженням, яке перевищує фактичне навантаження лічильника та з’єднувальних проводів.
Щоб забезпечити точні вимірювання, КТ повинен працювати значно нижче точки насичення. Запас між робочим потоком і потоком насичення називається «запасом насичення». КТ з високим запасом насичення буде більш стійким до насичення та зберігатиме свою точність у більш широкому діапазоні струмів. Запас насичення визначається матеріалом сердечника, геометрією сердечника та кількістю витків. КТ, розроблені для вимірювальних програм, як правило, мають високий запас насичення, щоб гарантувати, що вони можуть справлятися з перевантаженнями без втрати точності. Наступна таблиця ілюструє вплив навантаження на точність вимірювання типового трансформатора струму трансформатора струму.
| Навантаження (% від номінального) | Похибка вимірювання (%) | Ефект |
| 25% | 0,1% | У межах специфікації, точні вимірювання |
| 50% | 0,15% | У межах специфікації, точні вимірювання |
| 100% | 0,3% | При номінальному навантаженні незначне збільшення похибки |
| 150% | 1,5% | Надмірне навантаження, значна помилка |
| 200% | 5,0% | Сильне насичення, ненадійне вимірювання |
Навантаження слід завжди ретельно розраховувати та перевіряти на етапі проектування системи вимірювання. КТ з вищим рейтингом VA може впоратися з більшим навантаженням, але він також більший і дорожчий. CT з нижчим рейтингом VA є меншим і менш дорогим, але він більш чутливий до навантаження та може насититися під високим навантаженням. У Xifa ми пропонуємо ряд трансформаторів струму з різними номінальними навантаженнями відповідно до конкретних вимог різних вимірювальних програм. Наша технічна команда може допомогти вибрати правильний КТ для вашої програми.
Вибір правильного трансформатора струму трансформатора струму для застосування вимірювання передбачає систематичну оцінку струму, напруги та вимог до точності системи. Нижченаведена структура вибору забезпечує покроковий підхід, щоб переконатися, що CT визначено правильно. Першим кроком є визначення діапазону первинного струму. ТТ повинен бути в змозі точно вимірювати максимальний робочий струм, а також він повинен мати можливість витримувати максимальний струм замикання без пошкоджень. Номінальний струм КТ повинен бути обраний приблизно 60-80% від максимального очікуваного струму навантаження, забезпечуючи деякий запас для майбутнього зростання навантаження. Слід також враховувати динамічний діапазон трансформатора струму, щоб забезпечити точне вимірювання мінімального та максимального струмів.
Другим кроком є визначення необхідного класу точності. Для вимірювання доходу необхідний високий клас точності (0,1 або 0,2). Для субметрування та загального моніторингу може бути достатнім нижчий клас точності (0,5 або 1,0). Клас точності також повинен відповідати навантаженню лічильника. Третій крок — визначення навантаження. Навантаження має бути розраховано на основі вхідного опору лічильника, довжини з’єднувальних проводів і опору будь-яких проміжних пристроїв. КТ повинен мати рейтинг навантаження, який перевищує розраховане навантаження.
У наступній таблиці наведено основні критерії вибору та наведено типові значення трансформатора струму.
| Критерій відбору | міркування | Типові значення |
| Первинний струм (A) | Максимальний тривалий струм навантаження | 50, 100, 200, 400, 800, 1000, 2000 |
| Вторинний струм (A) | Стандартний вихід для лічильників | 5 А або 1 А |
| Клас точності | Необхідна точність вимірювання | 0,1, 0,2, 0,5, 1,0 |
| Тягар (VA) | Повний опір вторинного кола | 2,5, 5, 10, 15, 30 |
| Рівень ізоляції | Номінальна напруга первинного кола | 0,6 кВ, 12 кВ, 24 кВ, 36 кВ |
| Частота (Гц) | Частота мережі | 50 Гц або 60 Гц |
Додаткові фактори, які слід враховувати, включають рівень ізоляції, частоту та температуру навколишнього середовища. ТТ повинен бути розроблений для рівня напруги первинного контуру. Для застосувань високої напруги КТ повинен мати відповідну ізоляцію та шляхи витоку. ТТ повинен бути розроблений для частоти мережі (50 Гц або 60 Гц). Температура навколишнього середовища впливає на продуктивність КТ і його здатність розсіювати тепло. У Xifa ми виробляємо трансформатор струму для широкого спектру застосувань, від розподілу низької напруги до вимірювання на підстанціях високої напруги. Наша продукція розроблена відповідно до відповідних міжнародних стандартів і проходить ретельні випробування для забезпечення надійної роботи.
Питання 1: Чим трансформатор струму відрізняється від трансформатора напруги?
Відповідь: Трансформатор струму (ТТ) використовується для вимірювання струму і підключається послідовно до кола. Для вимірювання напруги використовується трансформатор напруги (ТН), який підключається паралельно. ТТ виробляє вторинний струм, пропорційний первинному струму, тоді як VT виробляє вторинну напругу, пропорційну первинній напрузі. Вони обидва є вимірювальними трансформаторами, що використовуються для вимірювання та захисту. Трансформатор струму CT є ключовим датчиком для вимірювання струму в енергосистемах.
Питання 2: Чи можу я встановити трансформатор струму в будь-якій орієнтації?
Відповідь: Хоча трансформатор струму трансформатора струму можна встановити в більшості орієнтацій, зазвичай рекомендується дотримуватися вказівок виробника. Орієнтація істотно не впливає на точність при нормальних робочих струмах. Однак для високоточних застосувань доцільно переконатися, що сердечник не піддається надмірній вібрації або магнітним полям. Для трансформаторів струму з роздільним сердечником слід подбати про те, щоб сердечник був належним чином закритий і закріплений для підтримки точності.
Запитання 3: Як вибрати між вторинним трансформатором струму 5 А та 1 А?
Відповідь: Вибір між трансформатором струму трансформатора струму 5 А та 1 А залежить від вимірювального обладнання та відстані між трансформатором струму та лічильником. Вихід 5 А є більш поширеним і забезпечує вищий рівень сигналу, що може бути вигідним у шумному середовищі. Вихід 1 А часто використовується для передачі на великі відстані, оскільки менший струм зменшує падіння напруги в проводах. Більшість сучасних лічильників підтримують входи як 5 А, так і 1 А. Наша фабрика може надати рекомендації щодо оптимального вибору для вашого конкретного застосування.
Питання 4: Що викликає насичення трансформатора струму?
Відповідь: ТТ трансформатора струму насичується, коли магнітний потік в осерді досягає максимальної межі. Зазвичай це відбувається, коли первинний струм значно перевищує номінальну потужність ТТ або коли навантаження на вторинній обмотці занадто велике. Насичення також може бути викликане високою складовою постійного струму в первинному струмі або надмірною частотою системи. Коли ТТ насичується, його вихідний струм стає спотвореним і непропорційним до первинного струму, що призводить до неточних вимірювань і потенційної неправильної роботи захисту. Наша фабрика перевіряє кожен ТТ на характеристики насичення, щоб забезпечити надійну роботу в умовах несправності.
Питання 5: Які переваги використання трансформатора струму з роздільним сердечником для вимірювання?
Відповідь: ТТ трансформатора струму з розділеним сердечником має кілька переваг, особливо для модернізованих установок. Сердечник можна відкрити та затиснути навколо первинного провідника, не від’єднуючи провідник. Це значно полегшує та пришвидшує установку, особливо в існуючих системах, де відключення є складним або дорогим. КТ з роздільним ядром також корисні для додатків тимчасового моніторингу. Однак трансформатори струму з роздільним сердечником зазвичай мають меншу точність, ніж твердотільні трансформатори струму того ж класу. Для високоточних застосувань перевагу надають твердотільному КТ. Наші трансформаторні трансформатори струму з роздільним сердечником створені для забезпечення високої точності, одночасно пропонуючи зручність простого встановлення.
Трансформатори струму – неоспівані герої систем обліку електроенергії. Вони забезпечують важливу функцію точного вимірювання високих струмів, забезпечуючи безпеку персоналу та обладнання. Їхня здатність забезпечувати гальванічну ізоляцію, виробляти стандартизований слабкострумовий вихід і надійно працювати в широкому динамічному діапазоні робить їх незамінними для сучасних програм моніторингу енергії, виставлення рахунків і захисту. Від фізики магнітної індукції до практичних міркувань навантаження та насичення, трансформатор струму CT є свідченням потужності простої, надійної техніки.
Вибір правильного трансформатора струму трансформатора струму для вашого застосування вимагає ретельного розгляду точності, навантаження та системних вимог. Розуміючи ці фактори, ви можете переконатися, що ваша система вимірювання надає надійні та точні дані, необхідні для ефективного управління енергією. наWenzhou Xifa Electrical Equipment Co., Ltd., ми прагнемо надавати високоякісний трансформатор струму, який відповідає найсуворішим вимогам вимірювання. Наша продукція розроблена та виготовлена відповідно до найвищих стандартів, що забезпечує надійну роботу протягом усього терміну служби установки.
