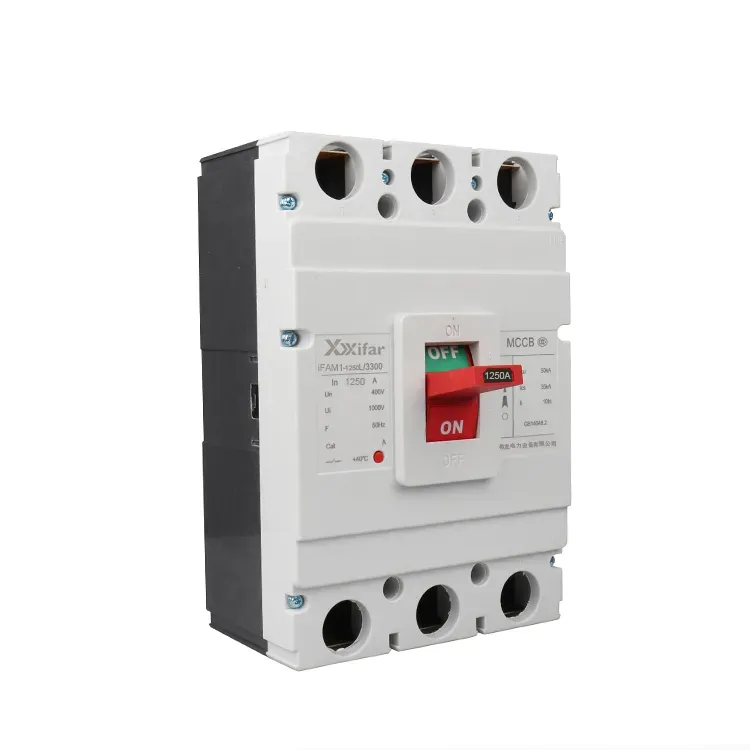

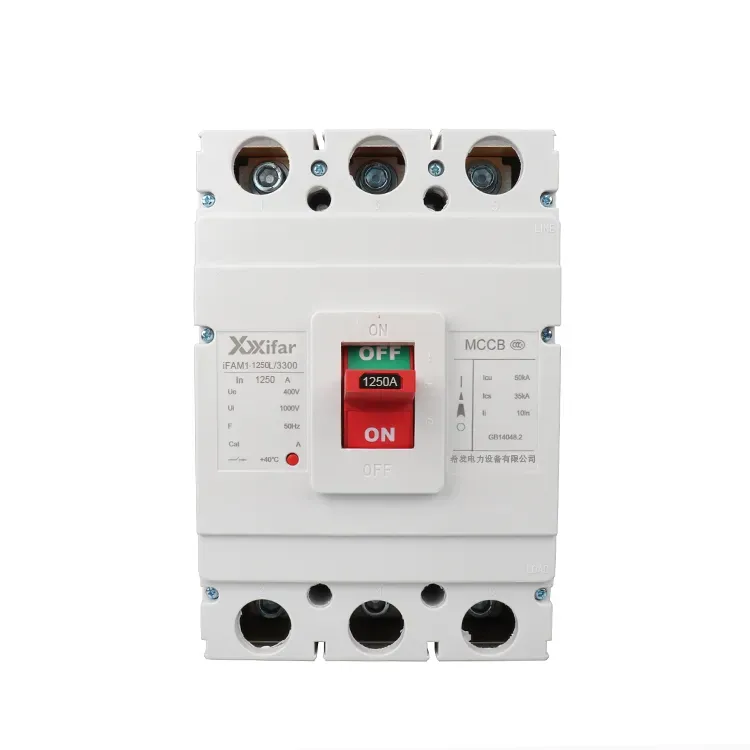

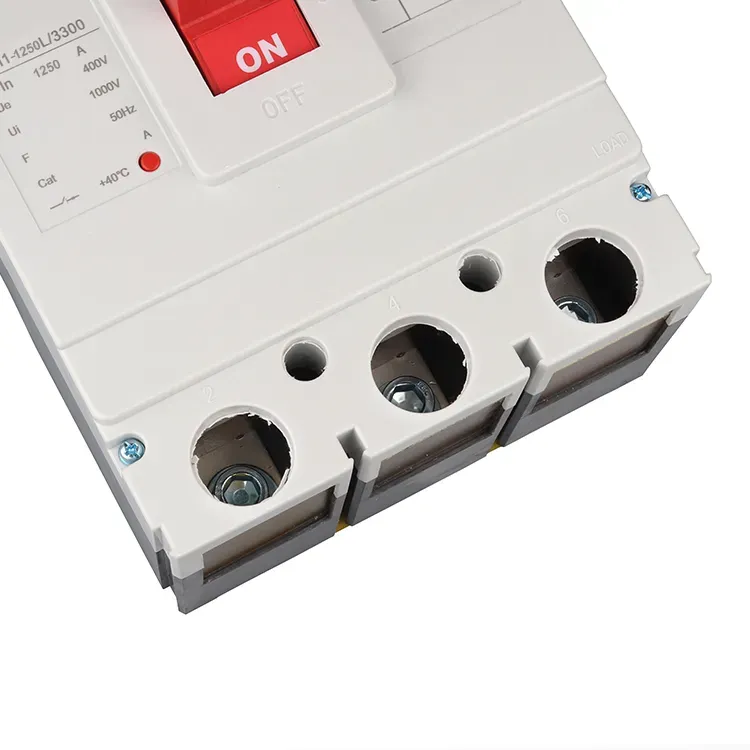

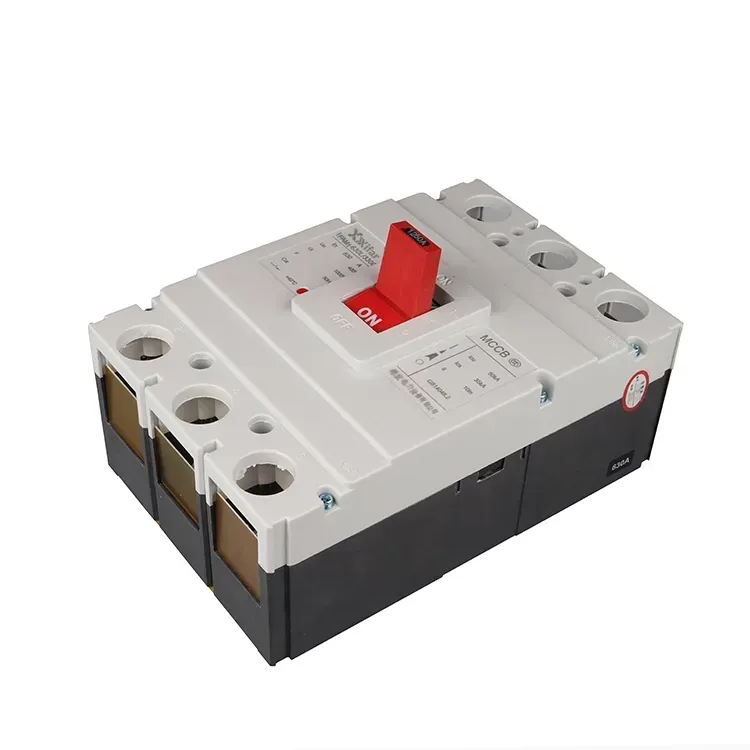

Автоматичний вимикач 1250 А 3 полюси 600 В MCCB

3-полюсний автоматичний вимикач mccb на 1250 А на 600 В в основному складається з трьох основних частин, а саме контактної системи, системи гасіння дуги та розчіплювачів. Ці розчіплювачі забезпечують різні функції захисту, включаючи захист від перевантаження по струму, захист від зниженої напруги, тепловий захист і шунтове відключення. 3-полюсний автоматичний вимикач mccb на 1250 ампер на 600 В вимикається вручну або моторизованим приводом. Коли контакти замкнені, вони утримуються на місці за допомогою механізму без розмикання. Коли виникає несправність, відповідний розчіплювач активує механізм, відпускаючи засув і змушуючи 3-полюсний автоматичний вимикач mccb на 1250 ампер на 600 В автоматично спрацьовувати, захищаючи таким чином ланцюг.

1. Паралельний розчіплювач

Розчіплювач використовується для дистанційного керування. Це дозволяє розмикати ланцюг через 3-полюсний вимикач mccb на 1250 ампер на 600 В на відстані.

2. Розчіплювач перевищення струму

Цей пристрій забезпечує захист від короткого замикання та перевантаження по струму. Коли сила струму перевищує встановлене значення, електромагнітна сила, створена розчіплювачем, відпускає засув. Потім рухомий контакт швидко від’єднується під дією сили пружини, перериваючи ланцюг.

3. Розчіплювач низької напруги

Цей пристрій забезпечує захист від втрати напруги. Його котушка безпосередньо підключена до джерела живлення та залишається під напругою за нормальних умов, що дозволяє 3-полюсному автоматичному вимикачу mccb на 1250 ампер на 600 В залишатися замкнутим. Коли живлення припиняється або напруга значно падає, магнітна сила слабшає і стає нижчою за силу пружини. Потім пружина приводить у рух рухомий сердечник, відпускаючи засув і спричиняючи спрацьовування 3-полюсного автоматичного вимикача mccb на 1250 А, 600 В.

4. Термічний розчіпник

Коли струм перевантаження протікає через 3-полюсний автоматичний вимикач mccb 1250 А 600 В, біметалева стрічка всередині теплового розчіплювача нагрівається через струм. Оскільки два метали мають різні коефіцієнти розширення, вони згинаються з різною швидкістю при нагріванні. Ця деформація штовхає механізм відключення, змушуючи 3-полюсний автоматичний вимикач у литому корпусі MCCB на 1250 А розмикатися та розривати ланцюг.

Параметр автоматичного вимикача mccb 1250 ампер 3 полюсів 600 В:

Тестування продукту

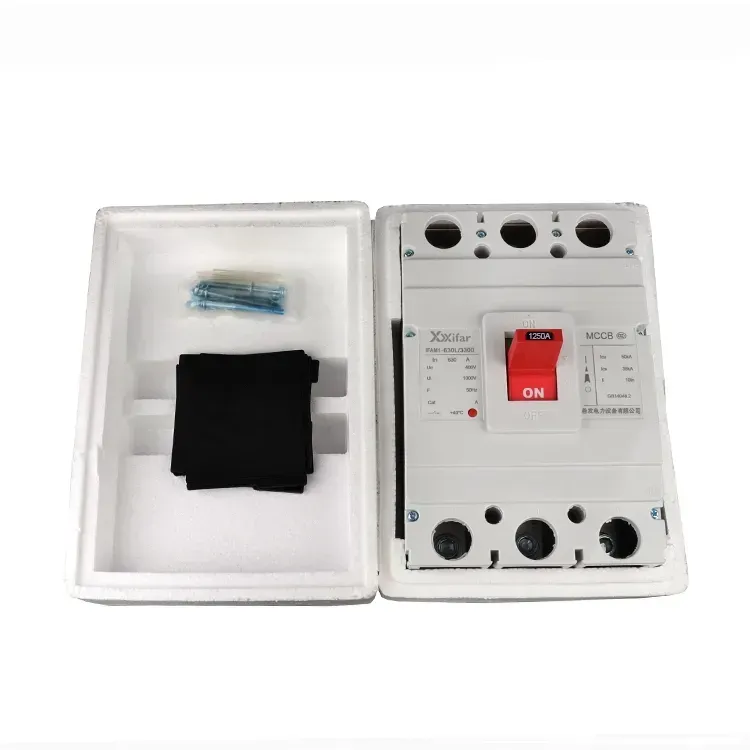

Склад

виробництво

Сертифікат
