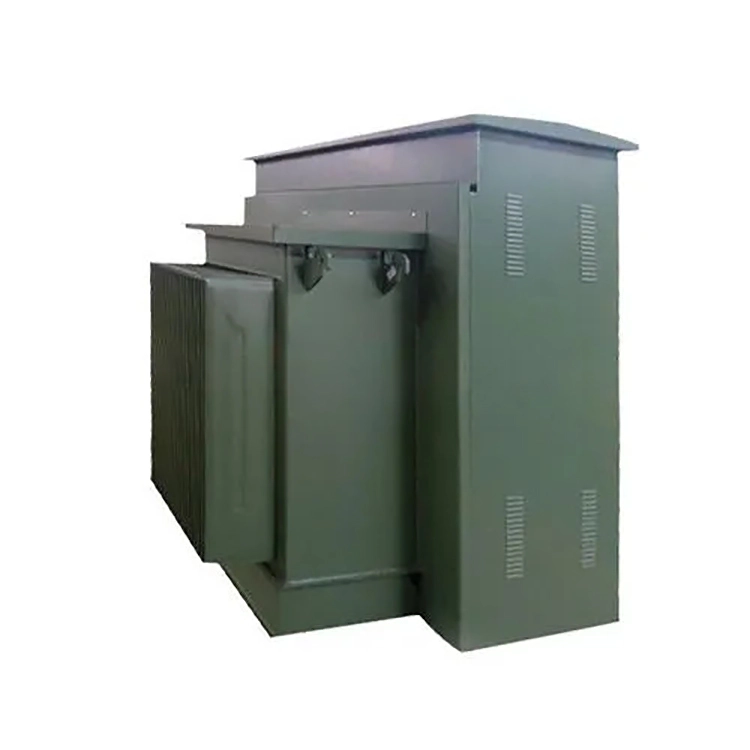

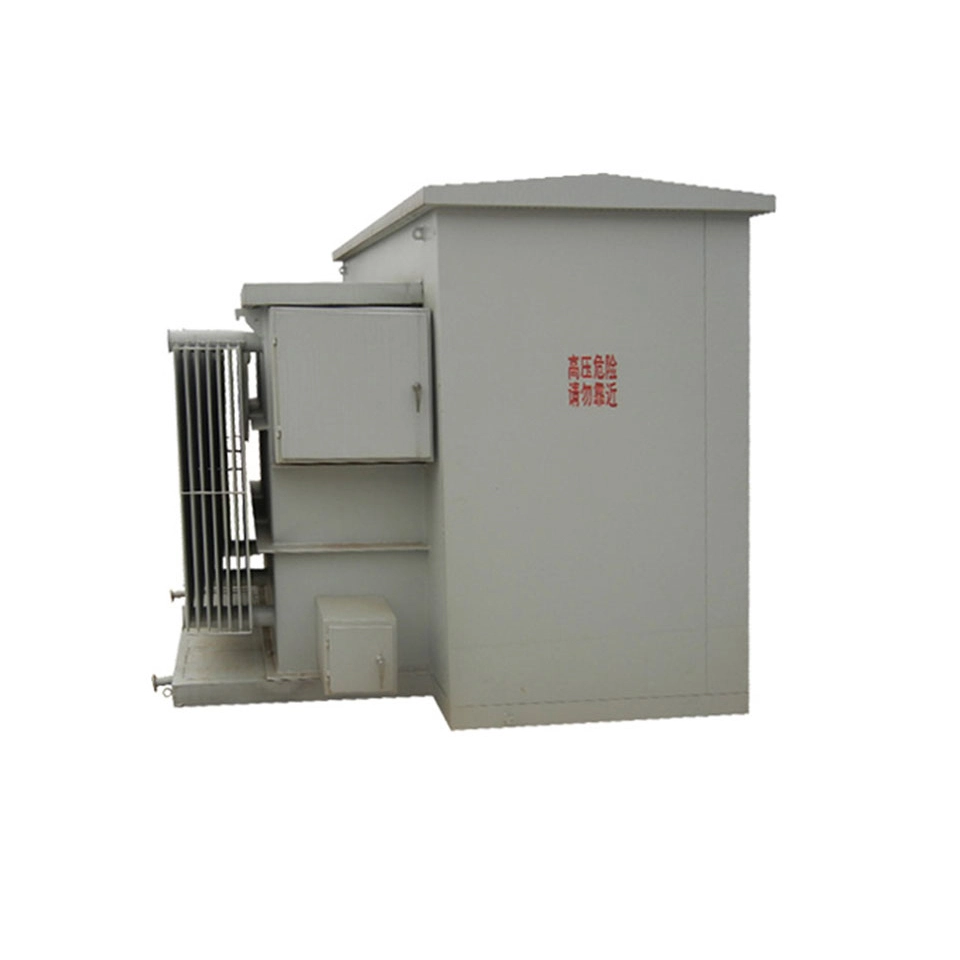

2,5 мВа силовий трансформатор, встановлений на мінеральному маслі

Мінеральне масло служить ізоляцією та охолоджуючим середовищем і є найбільш традиційним і зрілим вибором ізоляційної рідини в промисловості силових трансформаторів. Таким чином, силовий трансформатор потужністю 2,5 мВа, встановлений на мінеральному маслі, має чудові електроізоляційні характеристики, хорошу теплопровідність і економічну ефективність. У порівнянні з альтернативними ізоляційними рідинами, такими як природні складні ефіри, хоча мінеральне масло має нижчу температуру займання, воно має кращу текучість при низьких температурах і вищу надійність у холодних регіонах під час експлуатації.

Вставний трансформатор підтримує два типи вхідних ліній: перший — кільцевий мережевий фідер, який оснащений двома комплектами первинних вводів (загалом 6, як для вхідних, так і для вихідних ліній) і внутрішнім чотирипозиційним перемикачем навантаження. Він може підключати трансформатор послідовно до ланцюга кільцевої мережі, забезпечуючи ізоляцію несправності та безперервне обслуговування. Для цієї конфігурації зазвичай рекомендується силовий трансформатор на 2,5 мВа, встановлений на мінеральному маслі. Тип радіального фідера оснащений лише одним первинним вводом і забезпечує однолінійне електроживлення з меншою вартістю, але відповідно зниженою надійністю.

Імпеданс короткого замикання є важливим параметром трансформатора, який безпосередньо впливає на рівень струму короткого замикання системи та швидкість регулювання напруги. Типове значення опору силового трансформатора, встановленого на майданчику, становить від 5,0% до 7,5%, а проектне цільове значення зазвичай встановлюється на рівні 5,75%. Імпеданс 5,75% означає, що при трифазному короткому замиканні на вторинній стороні струм короткого замикання становить приблизно 1/0,0575 номінального струму, що приблизно в 17,4 рази перевищує номінальний струм. Взявши для прикладу низьку напругу 400 В, номінальний струм становить приблизно 3608 А, а струм короткого замикання становить приблизно 62,8 кА, що в межах діапазону, який може витримати розподільний пристрій середньої напруги.

Під час повного навантаження падіння напруги становить приблизно 5,75%, що є прийнятним для загальних промислових навантажень. Відповідно до стандарту IEC 60076, силовий трансформатор потужністю 2,5 мВА, встановлений на накладці з мінеральним маслом, має здатність до короткого замикання, щоб витримувати термічні впливи та ефекти динамічної стабільності.

Технічний параметр:

З: Для силового трансформатора потужністю 2,5 мВа, встановленого на мінеральному мастилі, чому все одно необхідно звертати увагу на втрати холостого ходу, коли він працює під невеликим навантаженням або в умовах відсутності навантаження протягом тривалого часу?

Відповідь: Оскільки втрати холостого ходу в основному складаються з двох частин: По-перше, втрати на гістерезис: втрати енергії, що виникають, коли залізний сердечник багаторазово намагнічується в змінному магнітному полі. По-друге, втрати на вихрові струми: втрати тепла, спричинені циркуляційним струмом, викликаним у залізному сердечнику змінним магнітним полем.

Навіть якщо вторинна сторона силового трансформатора повністю розімкнена або знаходиться в ненавантаженому стані, її первинна сторона все ще споживає постійну кількість втрат без навантаження. А втрата холостого ходу призводить до кількісно визначених і постійно накопичуваних рахунків за електроенергію. Для сценаріїв із часом роботи понад 3000 годин під час вибору моделі пріоритет слід віддавати моделям із меншими втратами без навантаження (наприклад, використання орієнтованих листів кремнієвої сталі з високою магнітною провідністю або сердечників з аморфного сплаву). Навіть якщо початкова вартість закупівлі зросте на 15-20%, різницю можна компенсувати за рахунок економії електроенергії протягом двох років.
