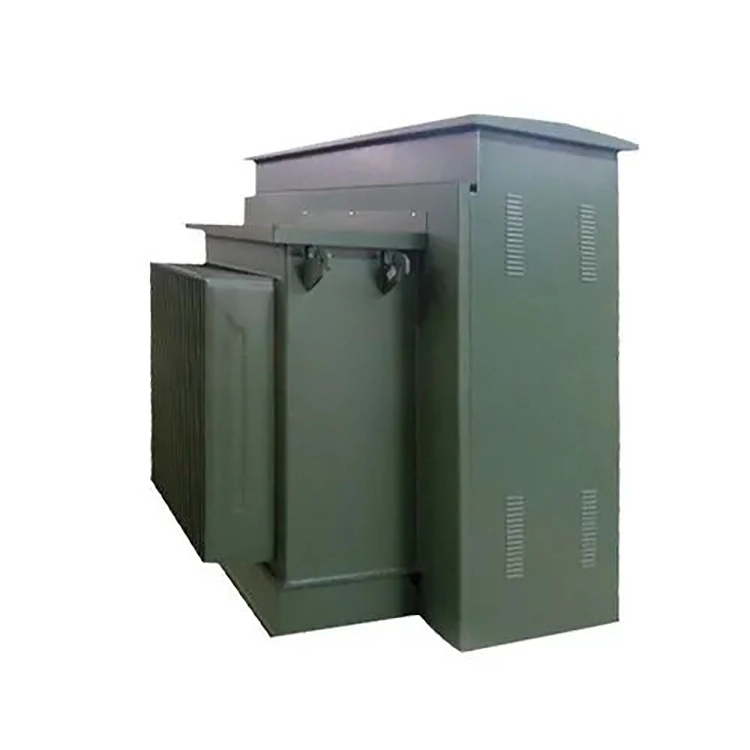

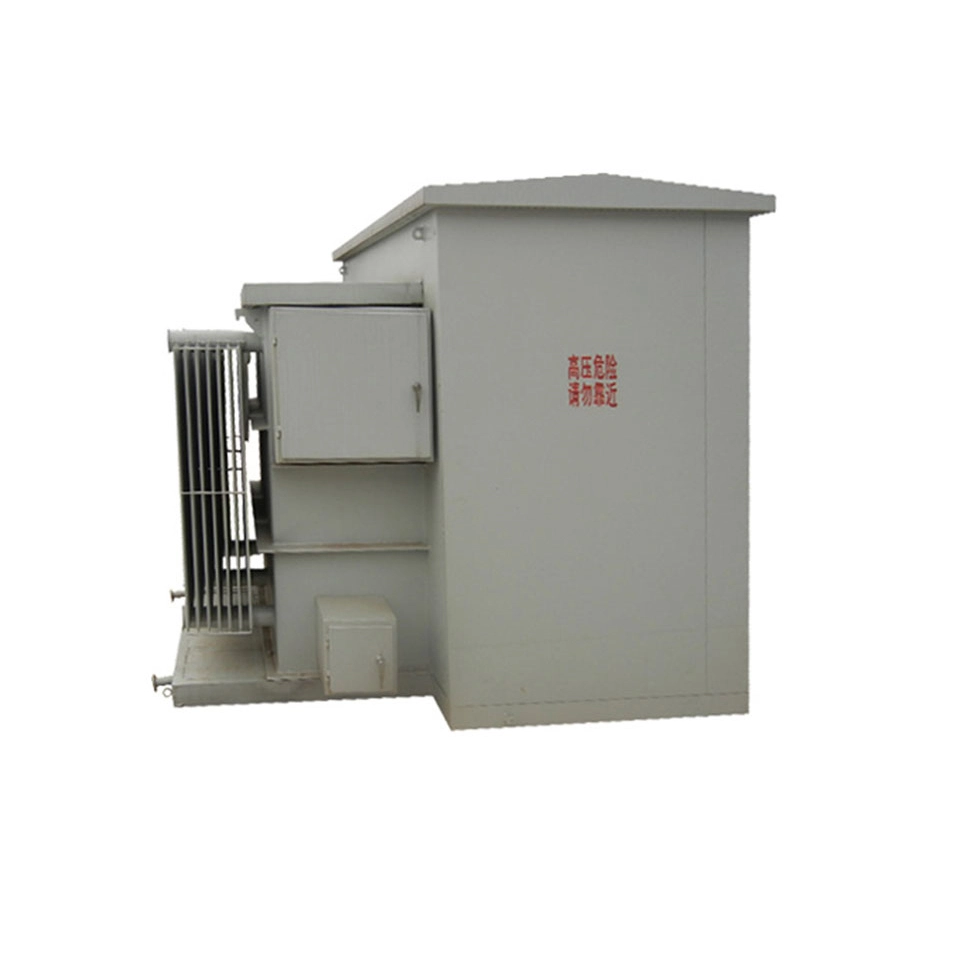

Масляний трансформатор 1000 кВА

Маслонаповнений трансформатор 1000 ква з монтажною підкладкою — це трифазний розподільний трансформатор, спеціально розроблений для зовнішньої наземної установки з номінальною потужністю 1000 ква. Його встановлюють безпосередньо на збірний бетонний фундамент, а не підвішують або закопують під землю. Залізний сердечник і обмотки повністю занурені в ізоляційне масло, що використовує високу діелектричну міцність і властивості розсіювання тепла масла для досягнення електричної ізоляції та терморегулювання.

Оболонка маслонаповненого трансформатора 1000 кВА, встановленого на прокладці, виготовлена ​​з гофрованого масляного бака, а поверхня розсіювання тепла збільшена за допомогою гофрованих пластин, що забезпечує охолодження ONAN. Пружні властивості хвиль можуть поглинати об’ємне розширення ізоляційної олії, викликане змінами температури. Його повністю герметична структура гарантує, що ізоляційне масло не контактує із зовнішнім повітрям, ефективно запобігаючи погіршенню якості масла та старінню ізоляційних матеріалів через проникнення кисню та вологи.

Вся конструкція маслонаповненого трансформатора 1000 кВА, встановленого на прокладці, складається з трьох окремих відсіків: приміщення високої напруги, приміщення низької напруги та приміщення трансформатора. Двері приміщення низької напруги обладнані триточковим замком. Двері кімнати високої напруги можна відкрити лише після того, як відкриються двері кімнати низької напруги, щоб запобігти роботі під напругою на стороні високої напруги. Сторони високої та низької напруги обладнані клемами заземлення NEMA.

З точки зору електричної конфігурації та конфігурації захисту, цей маслонаповнений трансформатор 1000 кВА підтримує різні групи з’єднань, такі як Dyn11, Yyn0, які підходять для різних характеристик навантаження. Сторона високої напруги включає подвійний захист перемикача навантаження та запобіжника та оснащена клапаном випуску тиску, моніторингом температури та рівня масла. Він відповідає стандарту енергоефективності DOE 2016, з ефективністю ≥ 99,2%, безпечним і надійним.

Технічний параметр

Індустріальний парк має намір придбати маслонаповнений трансформатор 1000 кВА, який буде в основному забезпечувати живленням трифазні асинхронні двигуни, водяні насоси та інше силове обладнання. Трифазне навантаження в основному збалансоване, але середовище на місці має багато пилу, і трансформатор повинен мати відносно низьку початкову вартість закупівлі. Групі з’єднань слід присвоїти пріоритет Dyn11 чи Yyn0? чому

Виходячи з порівняння продуктивності, група підключення Dyn11 має бути кращим вибором. З точки зору здатності протистояти трифазному дисбалансу, Dyn11 дозволяє струму нейтралі досягати понад 75% від фазного струму, тоді як Yyn0 зазвичай обмежує його в межах 25%; з точки зору придушення гармоній, високовольтне трикутне з’єднання Dyn11 може забезпечити циркуляційний шлях для третьої гармоніки, ефективно уникаючи викривлення форми сигналу напруги, тоді як Yyn0 має відносно середню здатність придушення; з точки зору однофазного струму замикання заземлення, Dyn11 генерує більший струм замикання, який релейному захисту легше надійно виявити та діяти, тоді як струм замикання Yyn0 є відносно меншим, що ускладнює конфігурацію захисту.

Загалом Dyn11 більше підходить для сценаріїв із сучасними змішаними навантаженнями, такими як світлодіодне освітлення, кондиціонери зі змінною частотою та зарядні стовпи, тоді як Yyn0 підходить лише для трифазних суворо збалансованих навантажень чистої потужності та проектів, які дуже чутливі до вартості. Таким чином, без особливих обмежень, групі з’єднання маслонаповненого трансформатора 1000 кВА слід присвоїти пріоритет Dyn11.

Обладнання

Деталі продукту

Тип кільця

Тип терміналу

Корпус-трансформер

Продукт в обробці

Тестовий центр

Майстерня намотування
