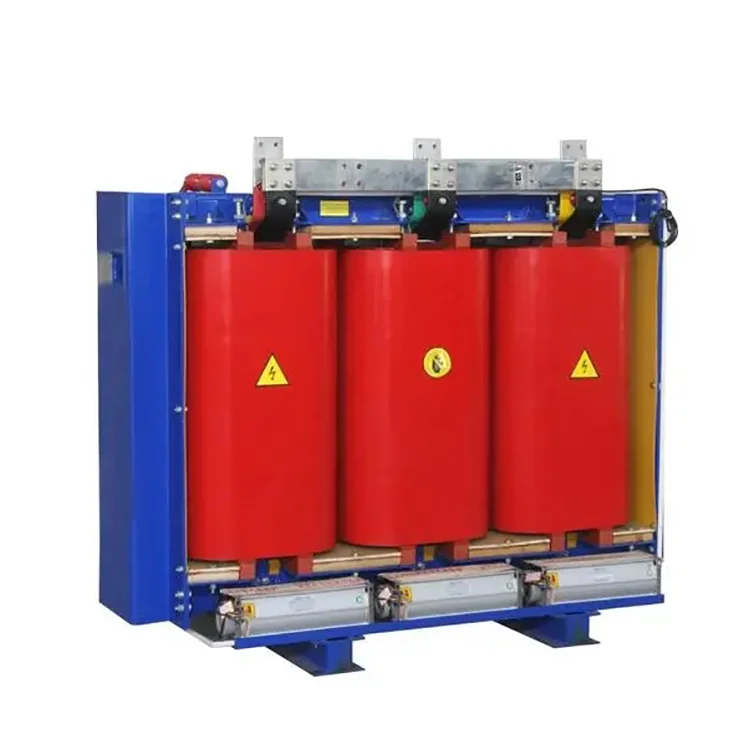

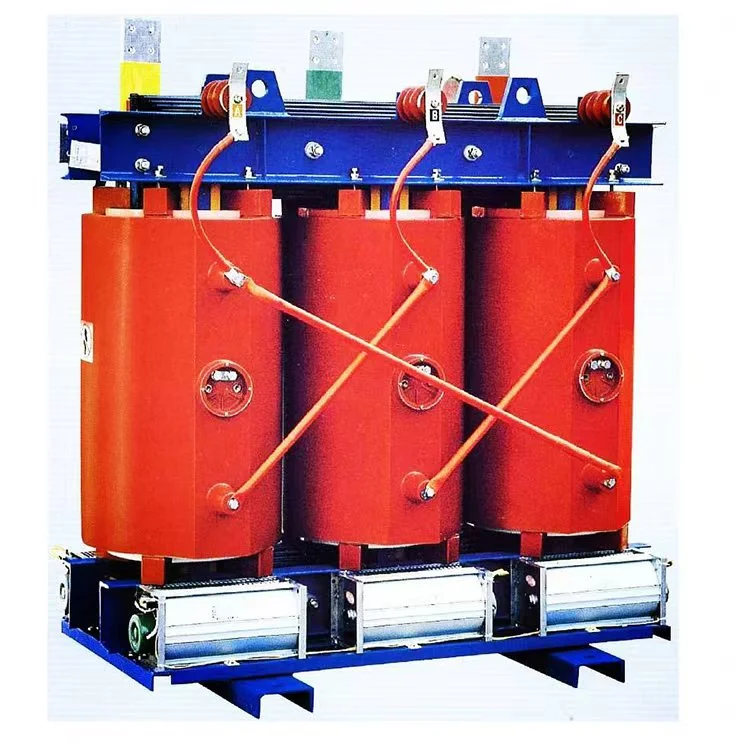

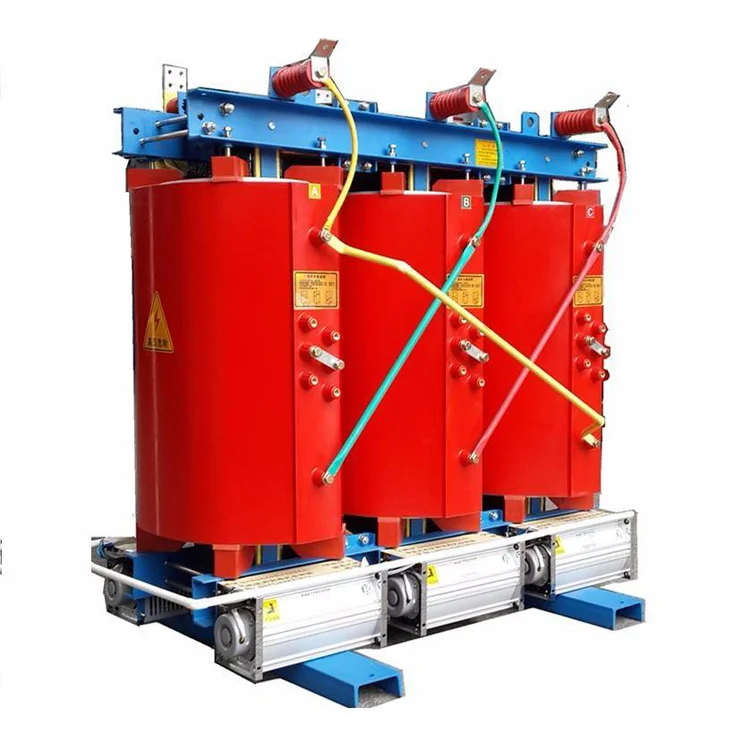

Сухий трансформатор 2500 кВА від 11 до 0,4 кВ

Сухий трансформатор 2500 кВА від 11 до 0,4 кВ в основному складається з таких компонентів: сердечник трансформатора, обмотки трансформатора, ізоляція трансформатора, провідники трансформатора, пристрій охолодження трансформатора та пристрій для вимірювання температури.

Котушки

Котушки сухих трансформаторів потужністю 2500 кВА від 11 до 0,4 кВ намотуються на високоточних намотувальних машинах. Обмотка низької напруги використовує конструкцію обмотки з фольги. Для трансформаторів більшої потужності зарезервовано вентиляційні канали. Після намотування проводиться вакуумна сушка. Процес лиття та затвердіння суворо виконується відповідно до стандартів процесу, гарантуючи відсутність бульбашок або порожнеч всередині котушок, що дозволяє досягти оптимальної роботи трансформатора.

Ядро

Сердечник цієї серії сухих трансформаторів потужністю 2500 кВА від 11 до 0,4 кВ виготовляється з високоякісних холоднокатаних листів кремнієвої сталі з орієнтованою на зерно високою проникністю. Застосовуються вдосконалені лінії різання листової силіконової сталі та техніка укладання серцевини внахлест із повністю скошеним кроком 45°. Лімби серцевини скріплені односпрямованою стрічкою зі скловолокна класу F, а для фіксації використовується нова структура тягових пластин без пробивання отворів на ярмі серцевини. Поверхня сердечника покрита епоксидною смолою, яка зменшує вплив потоку витоку, ефективно оптимізує розподіл магнітного кола та зменшує шум сердечника, втрати без навантаження та струм холостого ходу. Це значно покращує зовнішній вигляд розподільного трансформатора.

Обмотка високої напруги

Обмотка високої напруги сухого трансформатора 2500 кВА від 11 до 0,4 кВ має сегментовану структуру шарів, що значно знижує напругу між шарами обмотки. Він утворений вакуумною литою епоксидною смолою з наповнювачем, що зменшує рівень внутрішнього часткового розряду обмотки та покращує електричні характеристики котушки. Для ізоляції між шарами обмоток використовується препрег-тканина з епоксидної смоли DMD, яка підвищує витримувану напругу. Поверхня обмотки заповнена сітчастою тканиною зі скловолокна, що покращує ударну в’язкість котушки та підвищує стійкість розподільного трансформатора до короткого замикання. Котушка ніколи не висихає і не тріскається.

Обмотка низької напруги:

Обмотка низької напруги має конструкцію з фольги. Радіальні канали охолодження використовуються в змійовику для підвищення здатності розсіювати тепло. Для ізоляції між шарами обмотки низької напруги сухого трансформатора потужністю 2500 кВА від 11 до 0,4 кВ використовується попередньо препрегована тканина з епоксидної смоли DMD. Торці герметизуються та заливаються епоксидною смолою, що призводить до цілісного затвердіння.

Параметри продукту:
