Принцип роботи сухого силового трансформатора SCB9 1600 кВА 10 кВ базується на законі електромагнітної індукції. Коли змінний струм протікає через первинну обмотку трансформатора, він створює мінливе магнітне поле в залізному сердечнику. Відповідно до закону електромагнітної індукції Фарадея, це мінливе магнітне поле індукує електрорушійну силу (ЕРС) у вторинній обмотці, таким чином здійснюючи перетворення напруги. зокрема:
Струм первинної обмотки створює магнітне поле: коли струм протікає через первинну обмотку, він створює змінне магнітне поле, яке створює магнітний потік усередині залізного сердечника.
Магнітний потік індукує напругу у вторинній обмотці: цей магнітний потік передається до вторинної обмотки через залізний сердечник, створюючи електрорушійну силу у вторинній обмотці, яка, у свою чергу, створює вихідну напругу.
Перетворення напруги: регулюючи співвідношення витків між первинною та вторинною обмотками, можна досягти різних перетворень напруги. У силовому трансформаторі сухого типу SCB9 1600 кВА 10 кВ коефіцієнт витків є фіксованим. Розробник визначить відповідний коефіцієнт витків на основі потужності та первинної напруги.
Принцип розсіювання тепла: Оскільки силовий трансформатор сухого типу SCB9 1600 кВА 10 кВ не використовує масло як охолоджуюче середовище, він покладається на циркуляцію повітря для розсіювання тепла від обмоток і залізного сердечника. З цієї причини сухий силовий трансформатор SCB9 1600 кВА 10 кВ зазвичай має вентиляційні отвори та охолоджуючі ребра, що забезпечує розсіювання тепла через природну конвекцію повітря.
|
Ім'я |

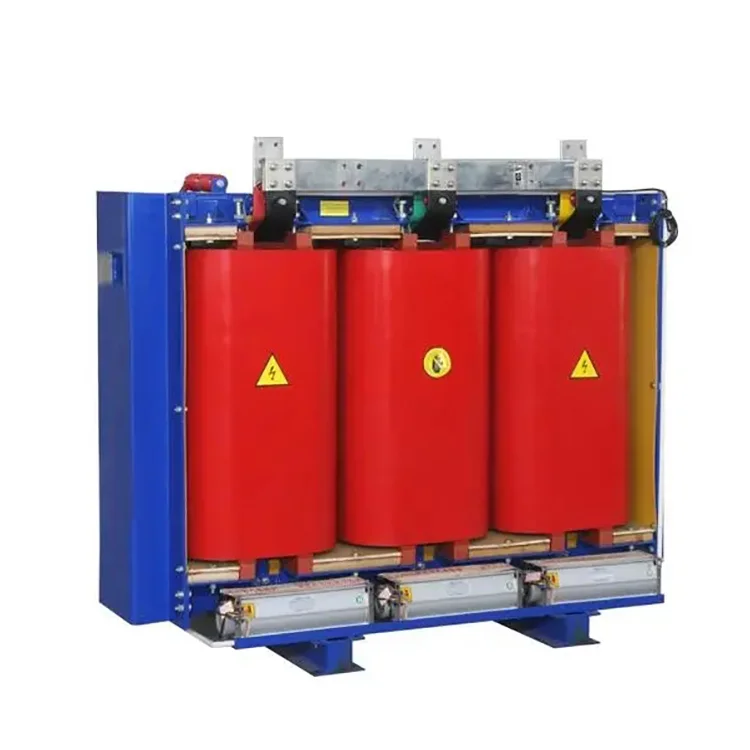

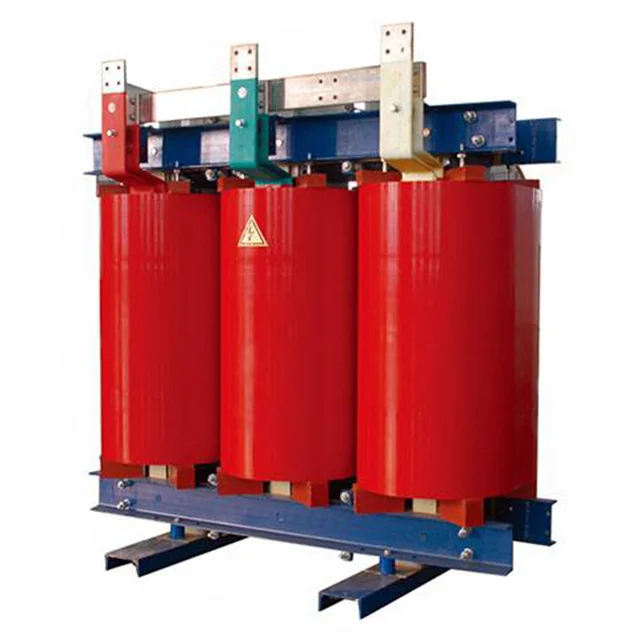

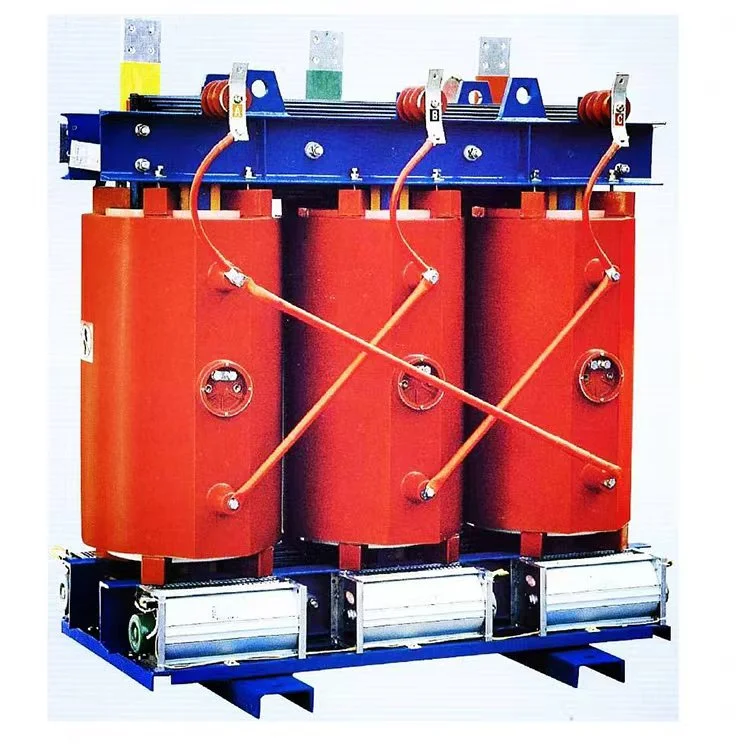

Сухий силовий трансформатор SCB9 1600 кВА 10 кВ |
|
Номінальна місткість |
1600ква |
|
Первинна напруга |
10KV |
|
Вторинна напруга |
0,4/0,415 кВ |
|
Ізоляційний матеріал |
Лита смола |
|
Векторна група |
Dyn11 Yyn0 |
|
Втрати холостого ходу (P0) |
1200±15% |
|
Втрата навантаження (Pk) при 120°C |
6200±15% |
|
Напруга імпедансу (Великобританія) |
4% |
|
Клас ізоляції |
КЛАС F або H |
|
Спосіб охолодження |
ОНАФ ОНАФ |
|
Частковий розряд |
Менше 10 шт |
|
корпус |
З (IP20, холоднокатана сталь або нержавіюча сталь)/без |
За 20 років досвіду виробництва трансформаторів Wenzhou Xifa Electrical Equipment Co., Ltd. у нас не було жодного випадку післяпродажного обслуговування, спричиненого проблемами з якістю. Поки трансформатор працює за нормальних умов навантаження, його термін служби становить від 25 до 30 років.
За умови відсутності тривалого перевантаження на наш сухий силовий трансформатор SCB9 1600 кВА 10 кВ має гарантію 2 роки. У разі виникнення будь-якої нестандартної ситуації з трансформатором наші інженери також доступні цілодобово та без вихідних, щоб надати онлайн-консультації.
Ступінь захисту IP21
Сердечник трансформатора
Обмотка трансформатора
