У системах розподілу електроенергії середньої напруги автоматичний вимикач настільки надійний, наскільки надійні його частини, які рухаються, відпускаються, замикаються, спрацьовують і скидаються в той момент, коли потрібен захист. TheМеханізм роботи вакуумного переривникавідіграє цю вирішальну роль. Він перетворює накопичену механічну або електричну енергію в контрольований рух, дозволяючи вакуумному переривнику швидко та послідовно відкривати або замикати ланцюг. Для покупців, підрядників, виробників розподільних пристроїв і команд технічного обслуговування справжнє занепокоєння полягає не просто в тому, чи зможе продукт працювати один раз. Питання полягає в тому, чи зможе він точно працювати після багатьох років служби, в умовах несправності, у складних електричних шафах і в різних середовищах проекту.
У цій статті пояснюється, як працює механізм, чому він важливий, які проблемні точки він усуває та як оцінити відповідне рішення для практичних застосувань середньої напруги. Він також розглядає фактори виробництва та відбору, які мають значення при роботі з такими постачальниками, якWenzhou Xifa Electrical Equipment Co., Ltd., компанія, що обслуговує ринок компонентів автоматичних вимикачів із продуктами, розробленими для надійності розподілу електроенергії.
Короткий зміст статті

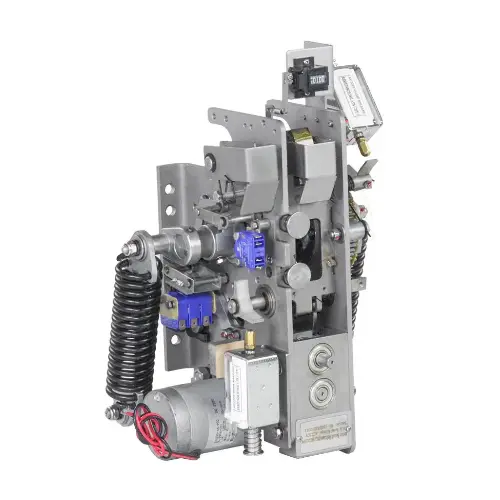

A Механізм роботи вакуумного переривникаце секція керування рухом системи вакуумного вимикача. Він накопичує та вивільняє енергію, щоб контакти переривника могли розмикатися або замикатися з належною швидкістю, силою та часом. Добре розроблений механізм допомагає зменшити збій комутації, покращує реакцію захисту, підтримує стабільний термін служби та знижує тиск обслуговування для систем середньої напруги. Вибір правильного механізму вимагає звернення уваги на номінальну напругу, вимоги до розриву, метод зберігання енергії, механічну міцність, сумісність встановлення, узгодженість виробництва та технічну підтримку після продажу.
Зміст
- Структура блогу
- Що робить цей механізм таким важливим?
- Як працює механізм всередині вакуумного вимикача?
- Які проблеми покупців це вирішує?
- Які фактори слід перевірити покупцям перед покупкою?
- Як порівнюються різні типи механізмів?
- Де це зазвичай використовується?
- Як служби технічного обслуговування можуть продовжити термін служби?
- Чому спроможність постачальника має значення?
- FAQ
- Висновок
Структура блогу
- Визначте роль аМеханізм роботи вакуумного переривникав захисті середньої напруги.
- Поясніть основний робочий процес від накопичення енергії до відкриття та закриття.
- Пов’яжіть ефективність продукту з реальними проблемами клієнтів, такими як безпека, час простою, термін служби та сумісність.
- Надайте орієнтований на покупця контрольний список для технічної оцінки.
- Порівняйте типові варіанти робочих механізмів.
- Обговоріть практичне застосування в розподільчих мережах, на заводах, підстанціях і в проектах з відновлюваної енергетики.
- Поділіться пунктами технічного обслуговування, які допомагають підтримувати механізм стабільним протягом тривалого часу.
- Відповідайте на поширені запитання щодо купівлі та технічні запитання.
Що робить цей механізм таким важливим?
Вакуумний переривник відповідає за гасіння дуги, але він не може виконати це завдання самостійно. Контакти всередині переривника повинні роз'єднуватися з правильною швидкістю, з правильним ходом і під стабільним механічним керуванням. Ось деМеханізм роботи вакуумного переривникастає істотним.
У реальних проектах багато електричних збоїв на початку не є драматичними. Вони починаються із затримки спрацьовування, нестабільного замикання, непостійного контактного тиску, зношених зв’язків, слабкого натягу пружини або поганої координації із сигналами захисту. Якщо ці проблеми ігнорувати, результатом може бути перегрів, повторні неприємні відключення, пошкодження корпусу, зупинка виробництва або ризики для безпеки операторів.
Надійний механізм допомагає вимикачу швидко реагувати, коли захисні реле виявляють короткі замикання, перевантаження або ненормальні умови роботи. Він також підтримує регулярне перемикання, коли ланцюги потрібно включити під напругу, ізолювати або обслуговувати. Коротше кажучи, це частина, яка перетворює логіку захисту на фізичну дію.
Як працює механізм всередині вакуумного вимикача?
Принцип роботи простий, але виконання повинно бути точним. АМеханізм роботи вакуумного переривниказазвичай зберігає енергію за допомогою пружини, двигуна, рукоятки ручного заряджання або відповідного вузла керування. Коли вимикач отримує команду на вимикання або відключення, накопичена енергія вивільняється через частини механічної трансмісії. Ці частини керують рухомим контактом вакуумного переривника.
Під час закриття механізм штовхає рухомий контакт до нерухомого контакту та підтримує належний контактний тиск. Під час розмикання він роз'єднує контакти досить швидко, щоб дозволити вакуумному переривнику погасити дугу. Чим швидший і стабільніший цей рух, тим краще вимикач може контролювати електричне навантаження під час перемикання.
- Зберігання енергії:Механізм накопичує енергію перед спрацюванням, часто через систему зарядки пружини.
- Відповідь на сигнал:Котушка керування, команда реле або ручна дія запускає операцію.
- Механічний випуск:Накопичена енергія виділяється через зв’язки, вали та деталі трансмісії.
- Контактний рух:Контакти вакуумного переривника розмикаються або замикаються відповідно до необхідної дії.
- Займання посади:Механізм забезпечує стійкість вимикача у відкритому або закритому положенні.
Ось чому механізм повинен бути виготовлений з особливою увагою до точності розмірів, сили пружини, міцності матеріалу, вирівнювання збірки та послідовності випробувань.
Які проблеми покупців це вирішує?
Покупці рідко купують aМеханізм роботи вакуумного переривникатільки тому, що їм потрібен інший компонент. Вони купують його, тому що слабкий механізм може створити дорогі проблеми. Для виробників розподільних пристроїв погана сумісність може призвести до затримки виробництва. Для підрядників енергетики нестабільна робота може спричинити проблеми з введенням в експлуатацію. На заводах несподівана несправність рубильника може зупинити виробничі лінії. Для комунальних підприємств ненадійне перемикання може вплинути на безпеку розповсюдження.
| Больова точка клієнта | Як механізм допомагає |
|---|---|
| Нестійке замикання вимикача | Забезпечує контрольовану силу та стабільний контактний рух. |
| Відкладена відповідь на поїздку | Швидко вивільняє накопичену енергію після сигналу захисту. |
| Висока періодичність обслуговування | Покращує механічну міцність, якщо належним чином розроблено та перевірено. |
| Невідповідність установки шафи | Можна вибрати або налаштувати відповідно до структури вимикача та розподільного пристрою. |
| Ризик простою проекту | Підтримує надійну роботу в системах розподілу електроенергії та промислових системах. |
Найкращий механізм – це не просто найсильніший. Це той, який відповідає конструкції вимикача, робочій напрузі, режиму комутації, простору для встановлення та вимогам до керування. Ця практична відповідність допомагає клієнтам уникнути прихованих витрат після встановлення.
Які фактори слід перевірити покупцям перед покупкою?
Перш ніж вибрати aМеханізм роботи вакуумного переривника, покупці повинні дивитися не тільки на назву продукту. Два механізми можуть виглядати схожими, але їхня фактична продуктивність може сильно відрізнятися за витривалістю, робочою швидкістю, структурою встановлення та довготривалою стабільністю.
Практичний процес відбору повинен включати такі моменти:
- Номінальна напруга та тип вимикача:Перевірте, чи механізм відповідає передбачуваній моделі VCB і системній напрузі.
- Метод роботи:Перевірте, чи вимагає проект ручну, пружинну, моторизовану чи комбіновану роботу.
- Механічний ресурс:Запитайте про перевірені робочі цикли та довготривалу витривалість.
- Час зберігання енергії:Для систем пружинного заряду важливе стабільне та ефективне накопичення енергії для багаторазової роботи.
- Надійність відключення та закриття:Механізм повинен стабільно реагувати на сигнали управління.
- Монтажні розміри:Перевірте монтажні отвори, положення з’єднання, структуру валу та простір у корпусі.
- Умови навколишнього середовища:Враховуйте вологість, пил, температуру, висоту над рівнем моря та промислове забруднення.
- Записи тестування:Надійні постачальники повинні забезпечувати перевірку, регулярне тестування та технічну підтримку.
Ці перевірки особливо важливі для покупців виробників комплектного обладнання та заводів зі складання розподільних пристроїв, оскільки невелика невідповідність може спричинити повторне коригування складання або скарги на обслуговування на місці.
Як порівнюються різні типи механізмів?
Для різних проектів можуть знадобитися різні робочі схеми. У таблиці нижче наведено просте порівняння для покупців, які оцінюють звичайні варіанти.
| Тип механізму | Основна перевага | Відповідне використання |
|---|---|---|
| Механізм приводу пружинного заряду | Стабільний викид накопиченої енергії для швидкого відкривання та закривання. | VCB середньої напруги, які потребують надійної багаторазової роботи. |

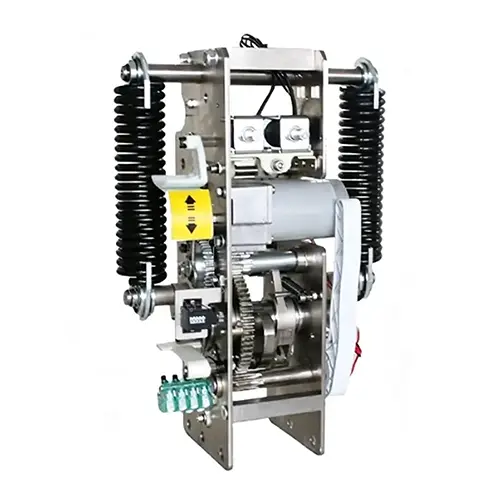

| Механізм приводу двигуна | Підтримує дистанційну або автоматичну зарядку та роботу. | Підстанції, розподільні шафи та автоматизовані системи. |
| Механізм ручного керування | Проста структура і зручне локальне управління. | Основні програми комутації та економічні проекти. |
| Індивідуальний механізм | Краще підходить для спеціальних планувань шаф або конструкцій вимикачів. | Проекти виробництва та заміни розподільних пристроїв OEM. |
Для багатьох застосувань із середньою напругою перевага віддається конструкції пружинного заряду, оскільки вона дозволяє накопичувати енергію до перемикання. Коли виникає несправність, вимикачу не потрібно чекати повільного ручного руху. Він може миттєво вивільняти енергію, що підвищує надійність захисту.
Де це зазвичай використовується?
TheМеханізм роботи вакуумного переривникавикористовується там, де ланцюги середньої напруги потребують надійної комутації та захисту. Його зазвичай інтегрують у вакуумні вимикачі, панелі розподільних пристроїв, компактні підстанції, промислові розподільчі приміщення, комунальні мережі, комерційні будівлі та станції відновлюваної енергії.
На заводах це допомагає захистити двигуни, трансформатори та виробничі лінії від електричних несправностей. У міських розподільчих мережах він підтримує стабільну подачу електроенергії в житлові та комерційні райони. У проектах сонячної та вітрової енергетики це допомагає ізолювати та захистити колекторні ланцюги середньої напруги. У гірничодобувній промисловості, інфраструктурі та транспортних системах це сприяє безпечнішому електричному контролю за складних умов.
Оскільки ці середовища дуже відрізняються, покупцям не слід розглядати механізм як універсальний аксесуар. Той самий продукт необхідно перевірити на відповідність фактичним умовам проекту. Механізм, який використовується в чистому внутрішньому комутаційному приміщенні, може зазнавати інших навантажень порівняно з механізмом, який використовується на запилених промислових підприємствах або в прибережному проекті з високою вологістю.
Як служби технічного обслуговування можуть продовжити термін служби?
Навіть якіснийМеханізм роботи вакуумного переривникапотребує належної перевірки. Команди з технічного обслуговування повинні зосередитися на видимому зносі, ненормальному шумі, ослаблених кріпленнях, стані пружин, точках змащування, функції допоміжного перемикача та ефективності відключення. Регулярне тестування роботи також корисне, тому що вимикач, який залишається бездіяльним протягом тривалого часу, може все ще потребувати миттєвого спрацювання під час несправності.
- Перевірте, чи механізм плавно заряджається і чи відпускається без затримки.
- Перевірте зв’язки, вали та кріпильні елементи на предмет ослаблення чи деформації.
- Тримайте механізм в чистоті та уникайте накопичення пилу всередині шафи.
- Переконайтеся, що індикатори відкриття та закриття відповідають фактичному положенню вимикача.
- Перевірте схеми керування, котушки та допоміжні контакти відповідно до графіків технічного обслуговування.
- Замініть зношені частини, перш ніж вони вплинуть на надійність комутації.
Профілактичне обслуговування дешевше аварійного ремонту. Коли механізм виходить з ладу під час несправності, пошкодження може вийти за межі самого вимикача. Це може впливати на кабелі, трансформатори, панелі розподільних пристроїв і підключене обладнання.
Чому спроможність постачальника має значення?
Надійний постачальник робить більше, ніж доставляє запчастини. Для такого продукту, якМеханізм роботи вакуумного переривника, досвід постачальника впливає на точність проектування, вибір матеріалів, контроль виробництва, якість тестування та технічну комунікацію. Це особливо важливо для покупців, яким потрібна серійна закупівля, підбір заміни або підтримка OEM.
Wenzhou Xifa Electrical Equipment Co., Ltd.обслуговує клієнтів у галузі електрообладнання продукцією, пов’язаною з вакуумними вимикачами та розподільними компонентами середньої напруги. Для покупців робота з досвідченим виробником може допомогти зменшити невизначеність під час вибору продукту, підтвердження встановлення та тривалого використання.
Оцінюючи постачальника, покупці повинні запитувати технічні креслення, сумісність моделей, оцінені параметри, процедури тестування, деталі упаковки та потужність доставки. Чітка відповідь перед замовленням набагато краща, ніж вирішення проблем встановлення після того, як продукт досягне місця проекту.
FAQ
Що таке робочий механізм вакуумного переривника?
Це механічна система керування, яка керує рухом відкриття та закриття вакуумного переривника всередині вакуумного вимикача. Він накопичує та вивільняє енергію, щоб контакти могли рухатися швидко та надійно.
Чому механізм важливий для захисту середньої напруги?
Це гарантує, що вимикач може реагувати на сигнали несправності з належною швидкістю та силою. Без надійного механізму навіть хороший вакуумний переривник може не працювати належним чином.
Чи може один механізм підійти до кожного вакуумного вимикача?
Ні. Перед покупкою покупці повинні підтвердити номінальну напругу, модель вимикача, монтажні розміри, структуру зв’язку, метод керування та вимоги до експлуатації.
Що викликає поломку робочого механізму?
Поширені причини включають зношені зв’язки, слабкі пружини, погане змащення, забруднення пилом, проблеми з котушкою, ослаблені кріплення, неправильне встановлення та тривалу відсутність перевірки.
Чи моторний механізм кращий за ручний?
Це залежить від проекту. Робота двигуна краща для дистанційних або автоматизованих систем, тоді як ручна робота може бути придатною для більш простих застосувань з потребами локального керування.
Як покупцям вибрати надійного постачальника?
Покупці повинні перевірити досвід виробництва, технічну підтримку, можливість тестування, сумісність моделі, параметри налаштування та чи може постачальник надати чітку документацію перед відправленням.
Висновок
TheМеханізм роботи вакуумного переривникаможе бути не найпомітнішою частиною автоматичного вимикача середньої напруги, але вона є однією з найважливіших. Він контролює фізичну дію, яка дозволяє вакуумному вимикачу захищати ланцюги, зменшувати вплив несправності та підтримувати стабільний розподіл електроенергії. Для покупців вибір правильного механізму означає менше збоїв перемикання, більш плавну установку, довший термін служби та більшу впевненість у щоденній експлуатації.
Якщо ви обираєте компоненти для вакуумних вимикачів, вузлів розподільних пристроїв, підстанцій, промислових енергетичних систем або проектів заміни,Wenzhou Xifa Electrical Equipment Co., Ltd.може надати практичну підтримку продукту та технічну комунікацію для потреб вашої програми. Для вибору моделі, пропозиції, деталей налаштування або консультації щодо проекту, будь ласказв'яжіться з намисьогодні і дозвольте нашій команді допомогти вам знайти надійне рішення для вашої системи комутації середньої напруги.
