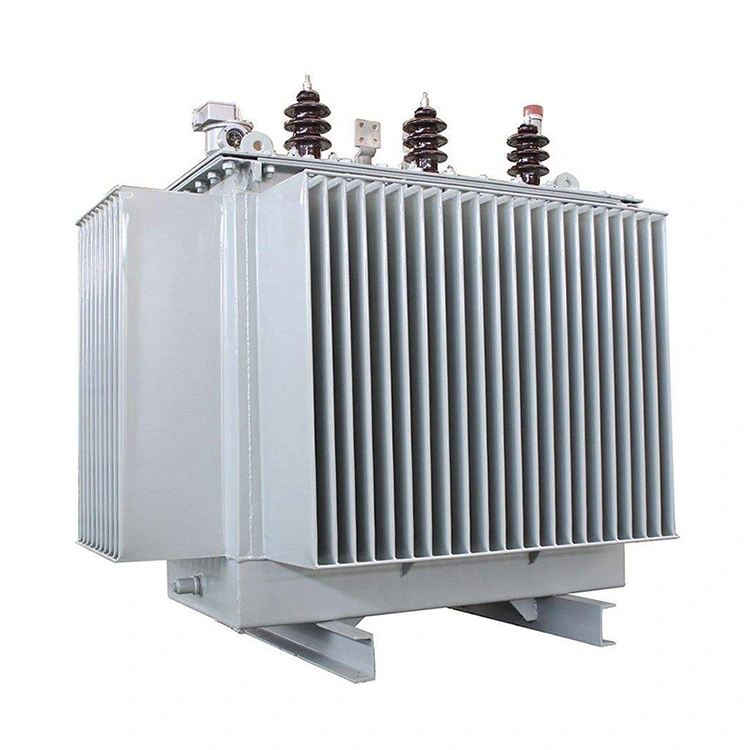

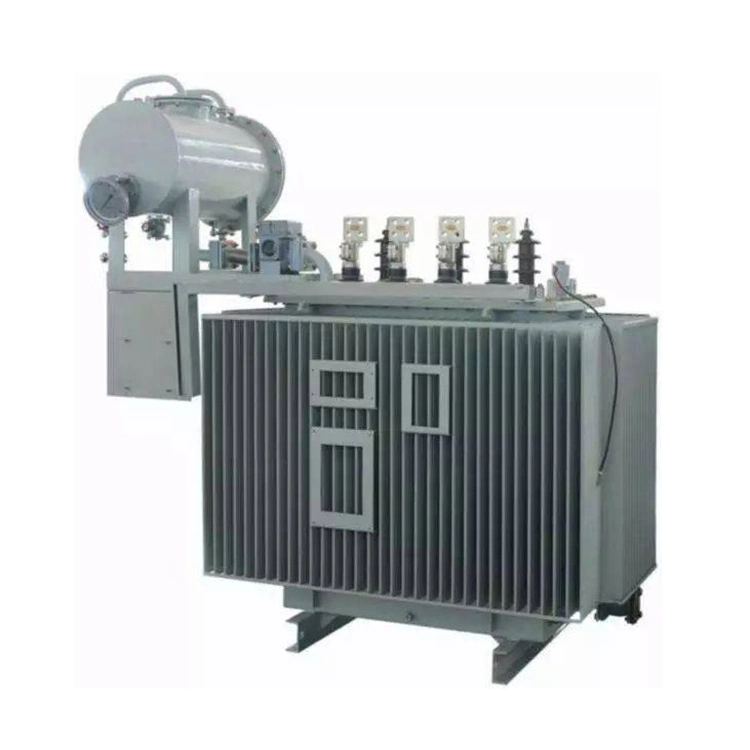

Масляний трансформатор із залізним сердечником 35 кв 1250 ква

Міцність продукту:

1) Характеристики масляних занурених трансформаторів із залізним сердечником 35 кв 1250 ква

Порівняно з сухими трансформаторами на основі епоксидної смоли масляні трансформатори із залізним сердечником потужністю 35 кВ 1250 кВА забезпечують більш ефективне розсіювання тепла. Трансформаторне масло циркулює природним шляхом всередині бака, що дозволяє рівномірно передавати тепло по всій структурі обмотки та сердечника. Навпаки, сухі трансформатори потужністю 1250 кВА в основному покладаються на повітряне охолодження та тверді ізоляційні матеріали, які зазвичай мають нижчу теплопровідність і менш ефективну здатність теплопередачі.

Для сухих трансформаторів 35 кВ 1250 кВА моніторинг температури залежить від датчиків, вбудованих у фіксовані місця в корпусі трансформатора. Оскільки кількість точок вимірювання обмежена, температура, що контролюється, відображає лише умови в певних положеннях, а не загальну середню робочу температуру. У випадках, коли відбувається локальний перегрів, відображене значення може не точно відображати фактичний тепловий стан сухого трансформатора 35 кВ 1250 кВА. Однак масляні трансформатори із залізним сердечником потужністю 35 кВ 1250 кВА отримують користь від циркуляції ізоляційної олії, яка розподіляє тепло більш рівномірно. Як наслідок, контрольована температура, як правило, ближча до середньої внутрішньої температури масляного трансформатора із залізним сердечником 35 кВ 1250 кВА.

Ще одна важлива перевага масляних занурених трансформаторів із залізним сердечником 35 кВ 1250 кВА полягає в можливості відновлення системи ізоляції, де трансформаторне масло можна фільтрувати, очищати та регенерувати після псування, що допомагає подовжити термін служби та зберегти ефективність ізоляції. Для порівняння, сухі трансформатори 35 кВ 1250 кВА, в яких використовується лита ізоляція з епоксидної смоли, мають міцну інкапсульовану структуру. Коли ізоляційний матеріал старіє, розтріскується або термічно ушкоджується, погіршення стає незворотним. Несправності системи ізоляції часто призводять до незворотного пошкодження всього трансформатора.

З точки зору виробництва, сухі трансформатори 35 кВ 1250 кВА передбачають відносно складні виробничі процеси та зазвичай мають вищу загальну вартість, ніж трансформатори із залізним сердечником 35 кВ 1250 кВА із зануреними в масло трансформаторами. Крім того, коли термін служби масляних трансформаторів із залізним сердечником 35 кВ 1250 кВА закінчується, багато матеріалів, таких як мідь, сталь і трансформаторне масло, можна буде переробити та використати повторно. Сухі трансформатори 35 кВ 1250 кВА, особливо литі з епоксидної смоли, мають більш обмежений потенціал переробки, оскільки смоляну ізоляцію важко відокремити та обробити.

2) Характеристики сухих трансформаторів 35 кВ 1250 кВА

Сухі трансформатори 35kv 1250kva широко використовуються, оскільки вони працюють без ізоляційного масла, що значно знижує ризик пожежі та знижує вимоги до протипожежного захисту будівлі. У деяких особливих середовищах, таких як висотні будівлі, підземні споруди, комерційні комплекси, лікарні та інші місця з суворими правилами пожежної безпеки, сухі трансформатори 35 кВ 1250 кВА часто є кращими або обов’язковими вибором.

Литі сухі трансформатори з епоксидної смоли 35 кв 1250 кв подолали багато обмежень, пов’язаних із попередніми ізоляційними матеріалами, серед яких низький термічний опір і сприйнятливість до старіння або розтріскування. Завдяки безперервному розвитку технології ізоляції деякі сухі трансформатори з епоксидної смоли потужністю 35 кВ і потужністю 1250 кВА тепер можуть досягати рівня теплостійкості класу H, що забезпечує чудові теплові характеристики за складних умов експлуатації.

Порівняно зі звичайними масляними трансформаторами із залізним сердечником 35 кВ 1250 кВА, сухі трансформатори також пропонують кілька експлуатаційних переваг, серед яких стійкість до витоку масла, покращена пожежна ефективність, менші вимоги до обслуговування, краща стійкість до пилу та хороша вологостійкість. Крім того, сухі трансформатори 35 кВ 1250 кВА зазвичай демонструють відносно низькі часткові розряди під час роботи.

Конструктивно 35 кВ 1250 кВА литі сухі трансформатори з епоксидної смоли в основному складаються з ламінованого сердечника з кремнієвої сталі та литих обмоток з епоксидної смоли. Для посилення електроізоляції між обмотками високої та низької напруги встановлюють ізоляційні циліндри. Вузол обмотки механічно підтримується та закріплюється прокладками та кріпильними компонентами, розробленими з функціями запобігання ослабленню, що забезпечує надійну тривалу роботу в умовах вібрації та температурних циклів.

Технічні характеристики:

Майстерня

Обладнання

Тест
