1. Знижуючі масляні трансформатори потужністю 10 кВ 500 кВА повинні бути належним чином закріплені та підтримані, щоб запобігти будь-якій вібрації або руху, які можуть виникнути під час транспортування та встановлення.
2. Понижуючий масляний трансформатор потужністю 10 кВ 500 кВА має бути встановлений вертикально на твердій основі та ретельно вирівняний для забезпечення стабільної роботи.
3. Опорні конструкції понижуючих масляних трансформаторів потужністю 10 кВ 500 кВА повинні бути встановлені у вертикальному та горизонтальному вирівнюванні та належним чином ізольовані від землі. Висота установки не повинна перевищувати 2,5 м по горизонталі і 4 м по вертикалі. Усі компоненти та з’єднання понижуючих масляних трансформаторів потужністю 10 кВ 500 кВА мають бути міцно та надійно закріплені.
4. Втулки та проводи понижуючих масляних трансформаторів на 10 кВ 500 кВА слід розташовувати якомога ближче. Якщо дозволяють умови, проводи можна підключати до корпусу понижуючого масляного трансформатора 10 кВ 500 кВА через ізоляційні муфти або спеціальні отвори для проводів.
5. Усі опорні рами понижуючого масляного трансформатора 10 кВ 500 кВА мають бути міцними та надійними. Усі з’єднувальні частини та кріпильні деталі повинні бути здатні витримувати випробування навантаженням у номінальних умовах експлуатації.
6. Система охолодження та всі аксесуари понижуючого масляного трансформатора 10 кв 500 кв мають бути повними, непошкодженими та правильно встановленими.
7. Місце встановлення понижуючого масляного трансформатора 10 кВ 500 кВА повинно бути чистим і сухим, вільним від будь-яких легкозаймистих, вибухових або корозійних речовин. Поблизу суворо заборонено палити та використовувати відкритий вогонь.
8. Після встановлення необхідно вжити належних заходів з ущільнення, щоб запобігти потраплянню витоку масла, повітря або вологи в резервуар, що інакше може призвести до збоїв у роботі або аварій.
|

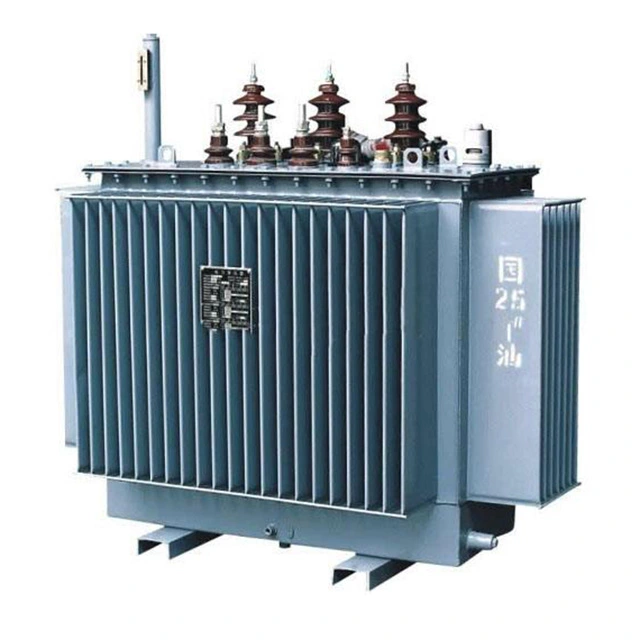

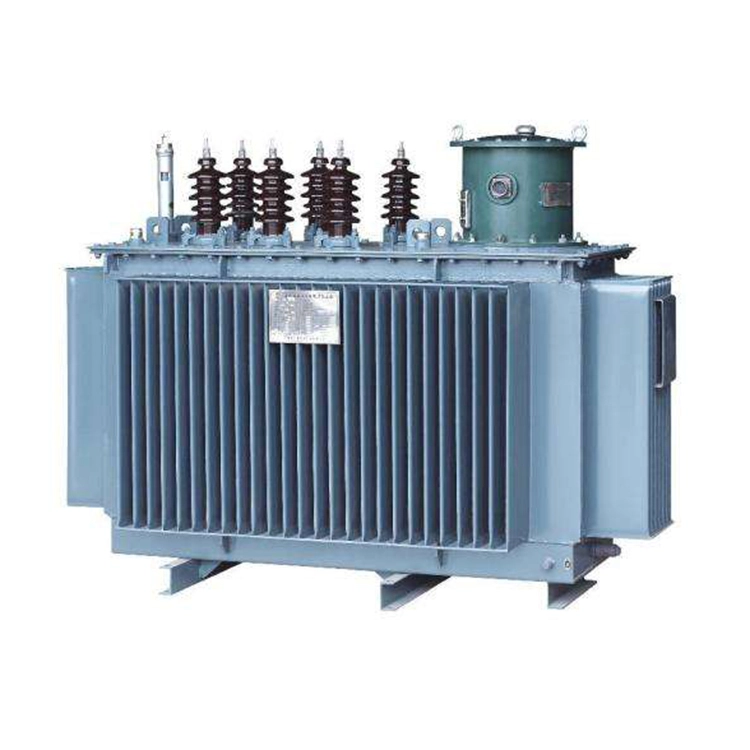

Назва продукту |
Масляний трансформатор 10 кв 500 кв |
|
|
Коефіцієнт напруги |
10/0,4 кВ |
|
|
Векторна група |
Dyn11 або Yyn0 |
|
|
Система охолодження |
ONAN |
|
|
Натисніть Changer |
Тип |
Знеструмлений перемикач РПН або РПН під навантаженням |
|
Діапазон |
2,5% за рівень, всього п’ять кроків |
|
|
Імпеданс |
4,5%±10% |
|
|
Підвищення температури |
Масляний верх: ≤55 K; Середня намотування: ≤65 K |
|
|
Температура навколишнього середовища |
від -25°C до +40°C |
|
|
Висота |
≤ 1000 м (потрібне зниження номінальних характеристик для роботи на великій висоті) |
|
|
Відносна вологість |
≤ 95% |
|
Оскільки понижуючі масляні трансформатори 10 кв 500 кВА використовують масло як ізоляційне середовище, під час усіх електричних операцій необхідно суворо дотримуватися відповідних заходів безпеки. Щоб зменшити ризик руйнування ізоляції та забезпечити безпечну експлуатацію, необхідно вжити наступних заходів:
1. Регулярна перевірка трансформатора 500 кВА ONAN повинна бути посилена. Будь-які потенційні загрози безпеці повинні бути виявлені та усунені вчасно.
2. Необхідно суворо запобігати несправностям короткого замикання під час роботи, оскільки струм короткого замикання може спричинити сильний внутрішній тиск, який може призвести до розриву резервуара або пожежі.
3. Щоб зменшити ризик вибуху, спричиненого внутрішніми несправностями, резервуар понижувальних масляних трансформаторів потужністю 10 кв 500 кв має бути обладнаний відповідними пристроями скидання тиску для скидання надмірного внутрішнього тиску, коли це необхідно.
4. Кожен понижуючий масляний трансформатор потужністю 10 кВ 500 кВА від Wenzhou XiFa Electrical можна навантажувати на 120% протягом 2 годин. Однак слід уникати довготривалої перевантажувальної роботи понижуючого масляного трансформатора 10 кВ 500 кВА, оскільки це може призвести до надмірного підвищення температури, прискореного старіння ізоляції та скорочення терміну служби.
