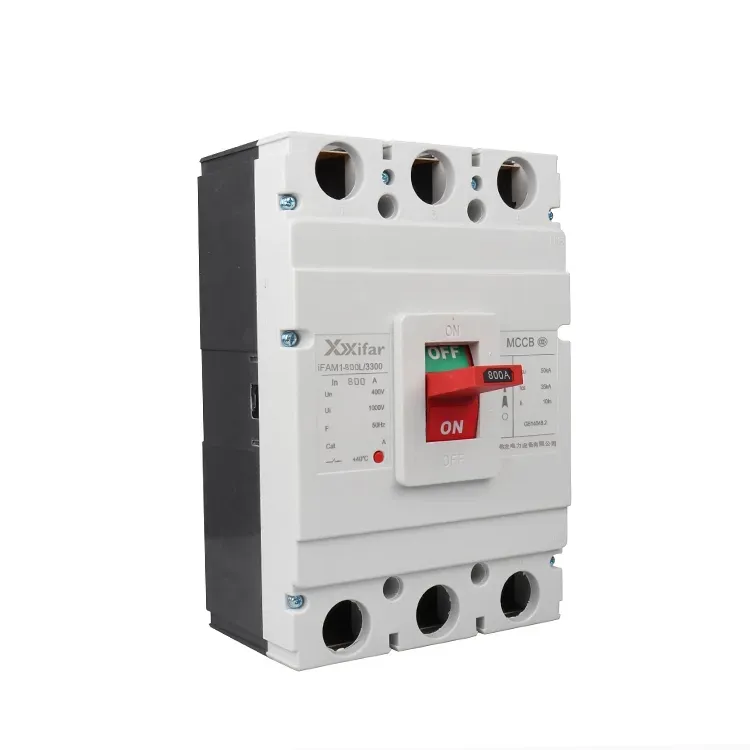

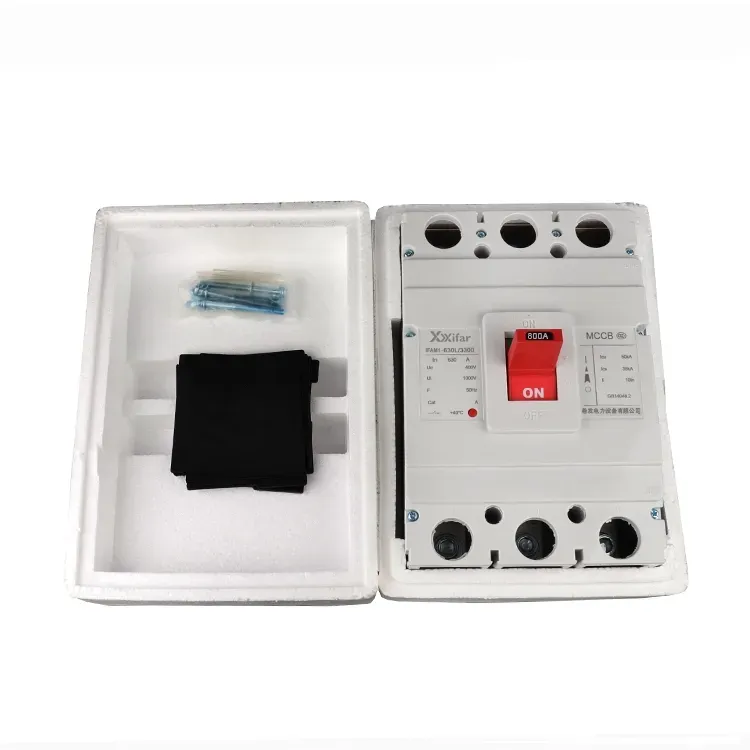

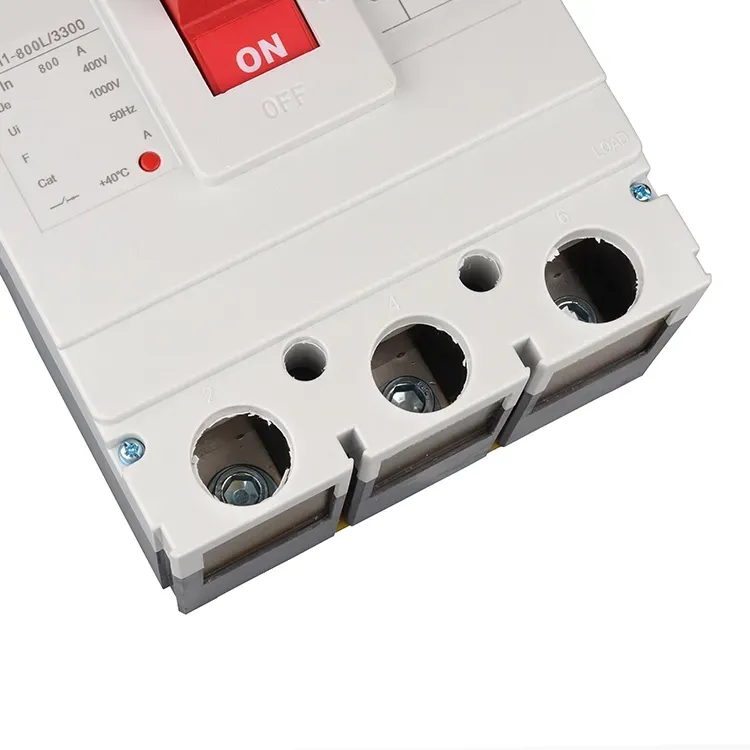

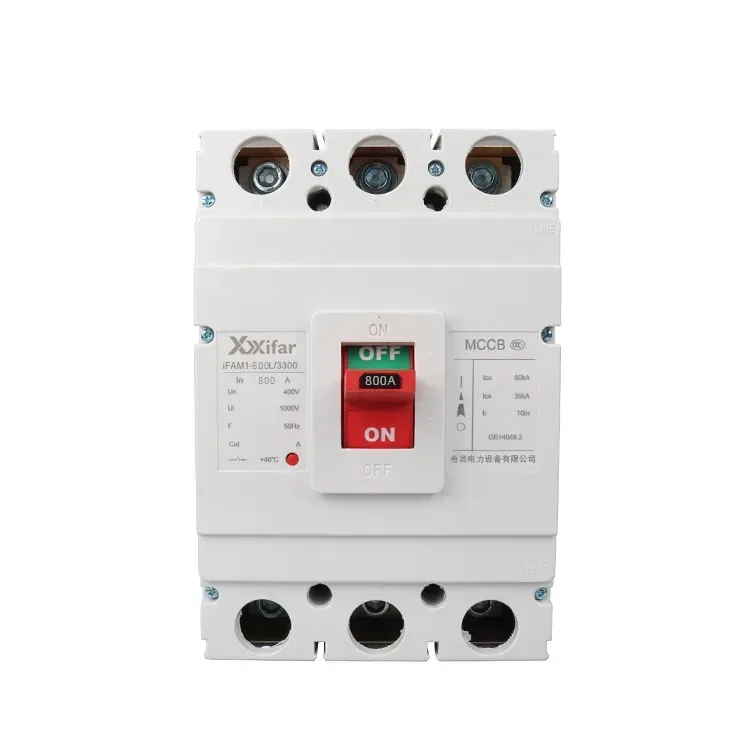

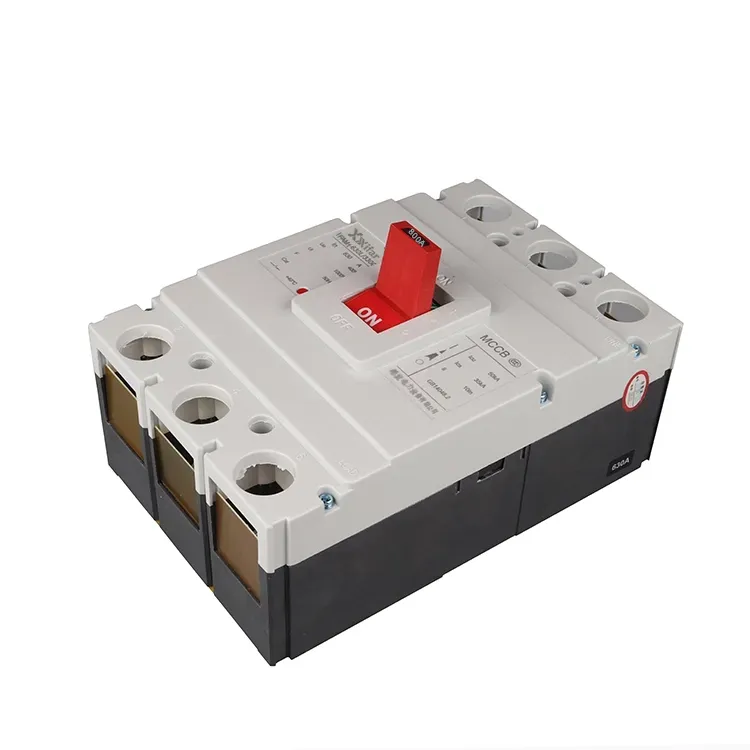

Автоматичний вимикач із литим ізольованим корпусом 400 В 800 А

Автоматичний вимикач у литому ізольованому корпусі 400 В 800 А – це тип автоматичного вимикача низької напруги, який має формований ізоляційний корпус із повітряною ізоляцією. Він широко використовується в системах розподілу електроенергії для переривання або ізоляції нормальних струмів, а також струмів пошкодження в межах номінального діапазону, що забезпечує безпеку електричних ліній та обладнання. внутрішня структура автоматичного вимикача в ізольованому корпусі 400 В 800 А зазвичай включає рухомі та нерухомі контакти, робочий механізм і розчіплювачі, такі як тепловий і магнітний розчіплювачі. Ці компоненти дозволяють автоматичному вимикачу в литому ізольованому корпусі 400 В 800 А забезпечувати як тривалу затримку, так і миттєвий захист. Звичайні типи спрацьовування автоматичного вимикача в литому ізольованому корпусі 400 В 800 А включають лише магнітний, термомагнітний та електронний розчіплювачі.

Визначення автоматичного вимикача в ізольованому корпусі

Автоматичний вимикач 400 В 800 А в литому ізольованому корпусі MCCB розташований між мініатюрними автоматичними вимикачами, які також називаються MCB, і повітряними автоматичними вимикачами, які називаються ACB, з точки зору потужності та застосування. Автоматичний вимикач із литим ізольованим корпусом на 400 В зазвичай охоплює діапазон струму від 10 А до 1600 А. Завдяки термомагнітним або електронним розчіплювачам, укладеним у формований корпус, він підходить для захисту та керування на різних рівнях низьковольтної розподільчої системи живлення.

Автоматичний вимикач у литому ізольованому корпусі Функціональні та характеристики

Термомагнітні розчіплювачі поєднують біметалічний елемент для захисту від перевантаження з магнітним механізмом для захисту від короткого замикання. Електронні розчіплювачі, з іншого боку, дозволяють точніше регулювати параметри захисту, як правило, у діапазоні допуску 10–20%. Вони особливо корисні в ланцюгах двигунів, де автоматичний вимикач із литим ізольованим корпусом 400 В 800 А повинен працювати через високі пускові струми, причому рівень магнітного спрацьовування часто перевищує номінальний струм у десять разів.

Автоматичний вимикач із литим ізольованим корпусом

Автоматичні вимикачі в ізольованому корпусі 400 В 800 А можна використовувати як фідери в первинних, вторинних або третинних системах розподілу, а також підходять як вхідні вимикачі на вторинному та третинному рівнях. Їх кінцева вимикаюча здатність при короткому замиканні, зазвичай коливається від 36 кА до 120 кА, значно вища, ніж у мініатюрних автоматичних вимикачів, які зазвичай падають від 6 кА до 10 кА.

Вибір автоматичного вимикача в литому ізольованому корпусі

Ключові фактори при виборі MCCB включають розмір корпусу та номінальний струм, наприклад 100 A або 250 A, налаштування розчіплювача, наприклад Ir = 1,2 In або 5 In, відключаючу здатність і необхідні характеристики кривої спрацьовування, такі як функції довготривалої та короткочасної затримки.

Технічне порівняння автоматичного вимикача в литому ізольованому корпусі

Термомагнітні автоматичні вимикачі в литому ізольованому корпусі 400 В 800 А мають відносно просту конструкцію, але нижчу точність із допустимими відхиленнями близько ±20%. Електронні розчіплювачі, які часто базуються на датчиках котушки Роговського, пропонують покращену точність і температурну компенсацію, що робить автоматичні вимикачі в литому ізольованому корпусі на 400 В 800 А кращими для критичних ланцюгів або застосувань, які потребують вибіркової координації.

Параметр автоматичного вимикача в ізольованому корпусі 400 В 800 А:
