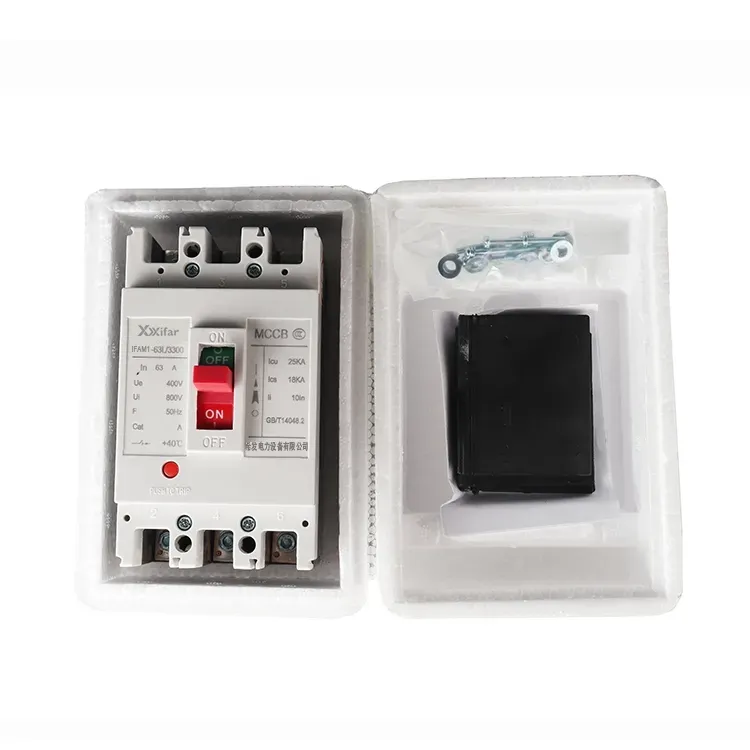

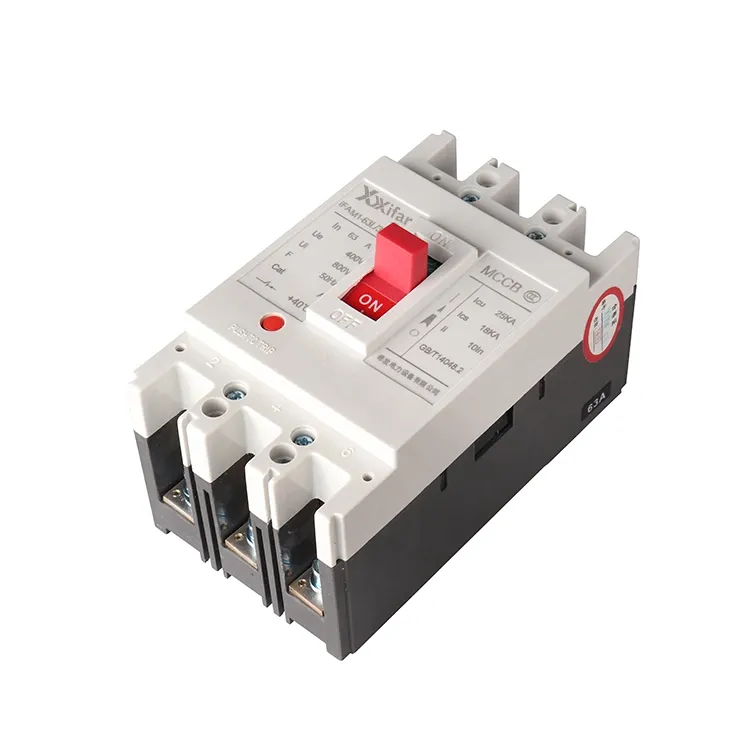

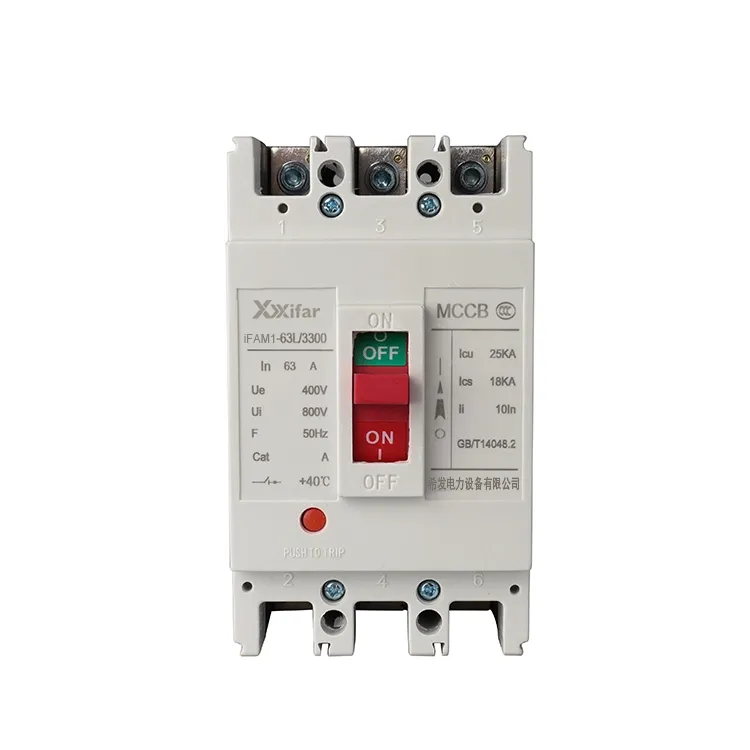

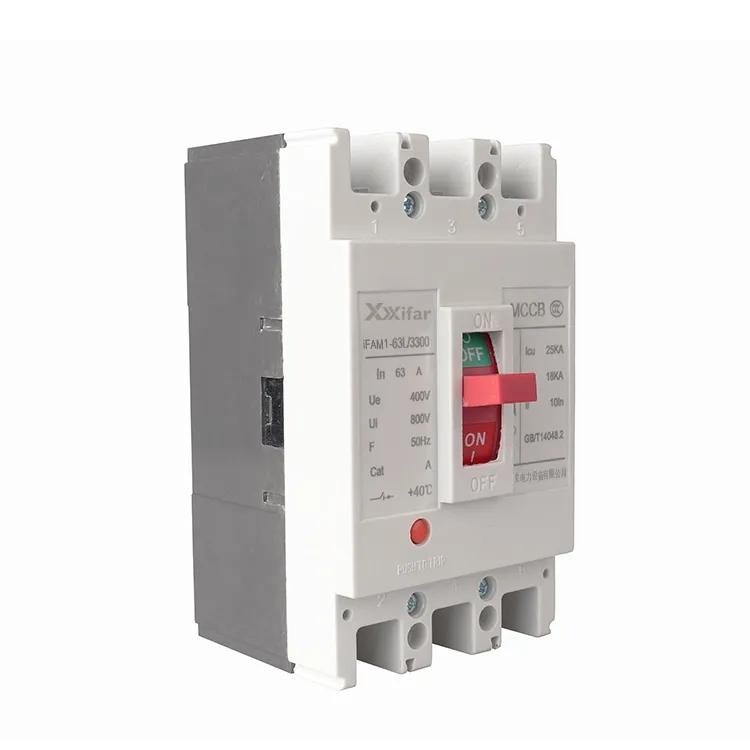

Автоматичний вимикач у литому корпусі 63a 3p

Принципи роботи автоматичних вимикачів 63a 3p у литому корпусі

(1) Виявлення струму та переривання

Всередині автоматичного вимикача 63a 3p у литому корпусі чутливий елемент контролює струм, що протікає через коло. Коли струм підвищується вище заданого рівня, він створює магнітну силу, яка приводить в дію механізм відключення. Він викликає швидке розмикання контактів і розрив ланцюга, заснований на принципі електромагнітної дії.

(2) Термічний захист

В умовах перевантаження тепловий елемент автоматичного вимикача в литому корпусі 63a 3p нагрівається. Біметалева стрічка згинається при підвищенні температури, що, у свою чергу, звільняє механізм відключення та від’єднує головне коло. Це запобігає перегріванню та зменшує ризик пожежі, спричиненої тривалим перевантаженням по струму.

(3) Низька напруга та шунтове відключення

Коли напруга живлення падає нижче певного рівня, якір у розчіплювачі зниженої напруги випадає, спрацьовуючи механізм відключення та розмикаючи ланцюг. Крім того, коли розчіплювач знаходиться під напругою, його якір втягується і також активує той самий механізм відключення, відключаючи головний ланцюг.

Основні функції автоматичних вимикачів 63a 3p у литому корпусі

(1) Захист від короткого замикання

У разі короткого замикання сила струму різко зростає до дуже високого значення. Автоматичний вимикач 63a 3p у литому корпусі спрацьовує майже миттєво, розмикаючи ланцюг, щоб захистити обладнання від сильного електричного струму.

(2) Захист від перевантаження

Якщо струм навантаження перевищує номінальне значення протягом певного періоду часу, автоматичний вимикач 63a 3p у литому корпусі спрацює автоматично. Це допомагає запобігти перегріву та пошкодженню проводки та підключеного обладнання.

(3) Автоматичне відключення

Щоразу, коли виникає несправність, автоматичний вимикач 63a 3p у литому корпусі може відключити джерело живлення без ручного втручання. Крім того, функція відіграє важливу роль у захисті як обладнання, так і персоналу в електричній системі.

Автоматичний вимикач у литому корпусі 63a 3p Параметр:

Різниця між автоматичним вимикачем 63a 3p у литому корпусі та мініатюрними автоматичними вимикачами

1. Відключаюча здатність при короткому замиканні:

Існує чітка різниця в здатності переривання несправності. Автоматичні вимикачі 63a 3p у литому корпусі зазвичай забезпечують максимальну відключаючу здатність приблизно від 36 кА до 120 кА при 400 В, тоді як мініатюрні автоматичні вимикачі 63a 3p зазвичай розраховані на діапазон від 6 кА до 10 кА.

2. Регульованість характеристик захисту:

За допомогою 63a 3p MCCB захист від перевантаження та короткого замикання можна встановити незалежно, а значення спрацьовування можна налаштувати вручну. Електронні розчіплювачі можуть навіть забезпечити багатоступеневий захист. На відміну від цього, MCB 63a 3p має фіксовані характеристики захисту, які використовують комбінований термомагнітний механізм зі стандартними кривими B, C або D, які не можна регулювати.

3. Монтаж і механічна міцність:

Автоматичні вимикачі 63a 3p у литому корпусі зазвичай монтуються за допомогою болтів для забезпечення більш надійного з’єднання. Це робить їх придатними для застосувань із сильним струмом і середовищ із вібрацією. 63a 3p MCB, з іншого боку, призначені для швидкого встановлення на стандартні DIN-рейки 35 мм, що зручно, але забезпечує меншу механічну міцність.

4. Типові застосування:

Автоматичні вимикачі 63a 3p широко використовуються в промислових системах розподілу електроенергії, захисту двигуна та ланцюгах живлення на вторинному та третинному рівнях. Однак автоматичні вимикачі 63A 3P в основному призначені для кінцевих розподільних ланцюгів, таких як освітлення та розетки в житлових або комерційних установках.
