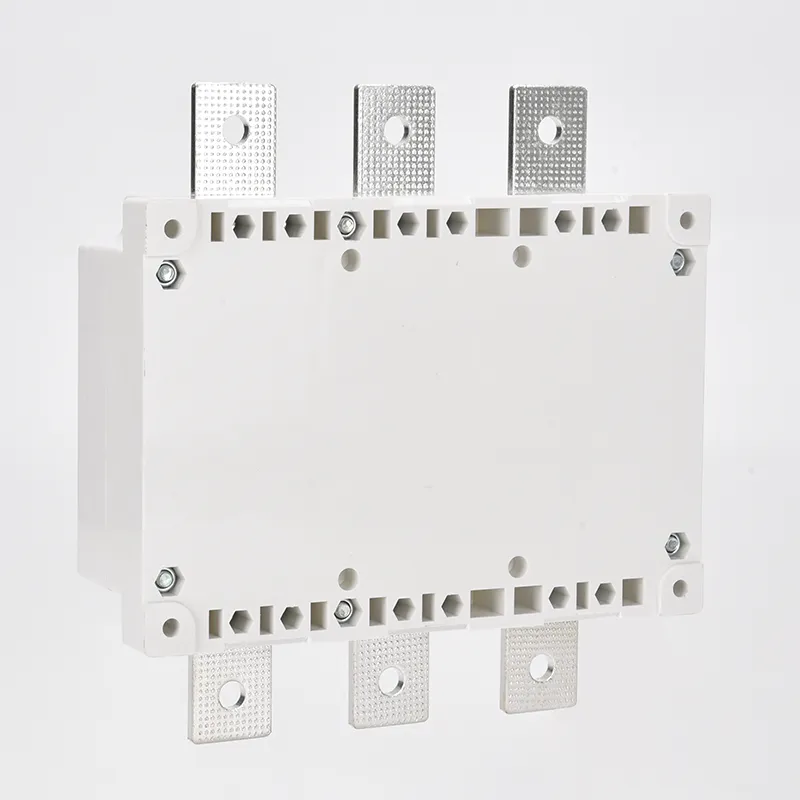

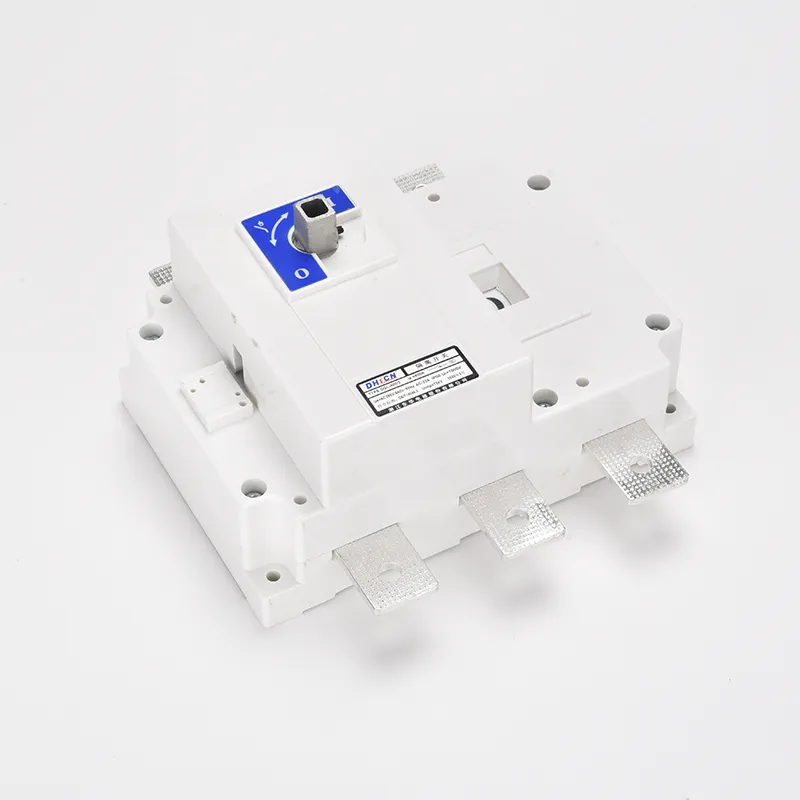

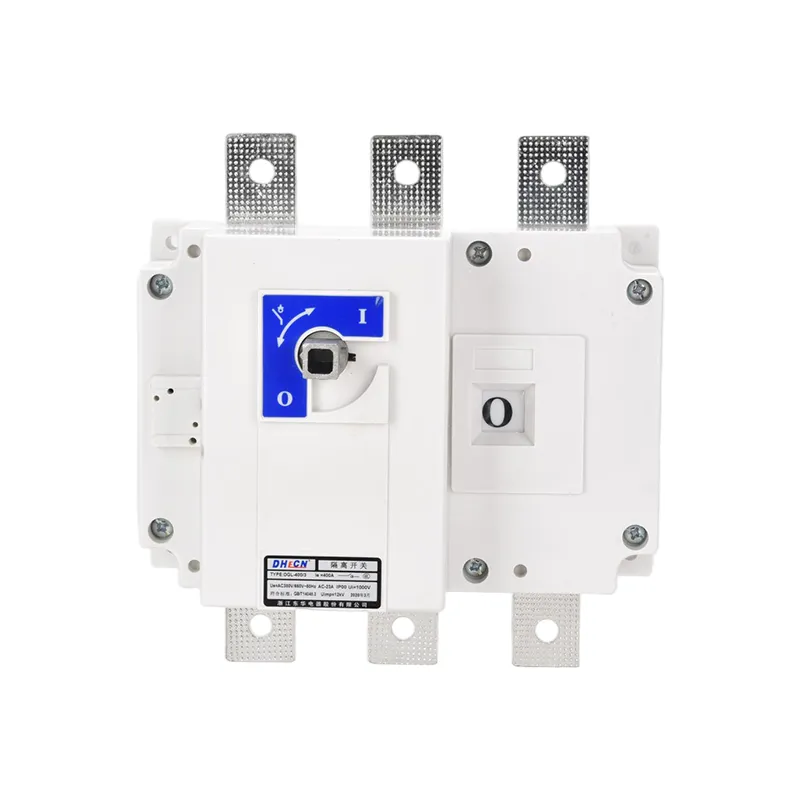

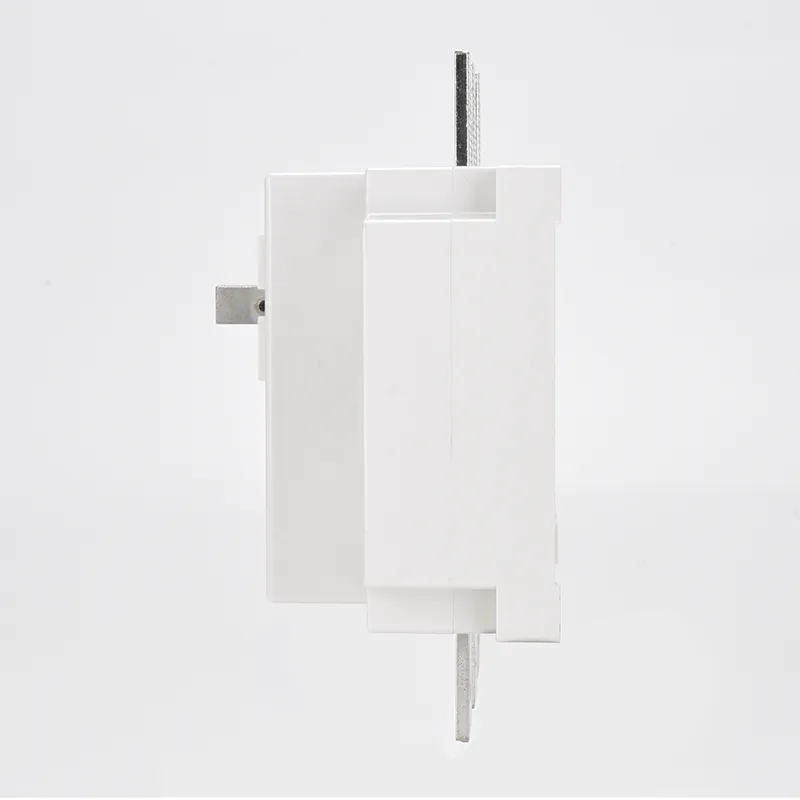

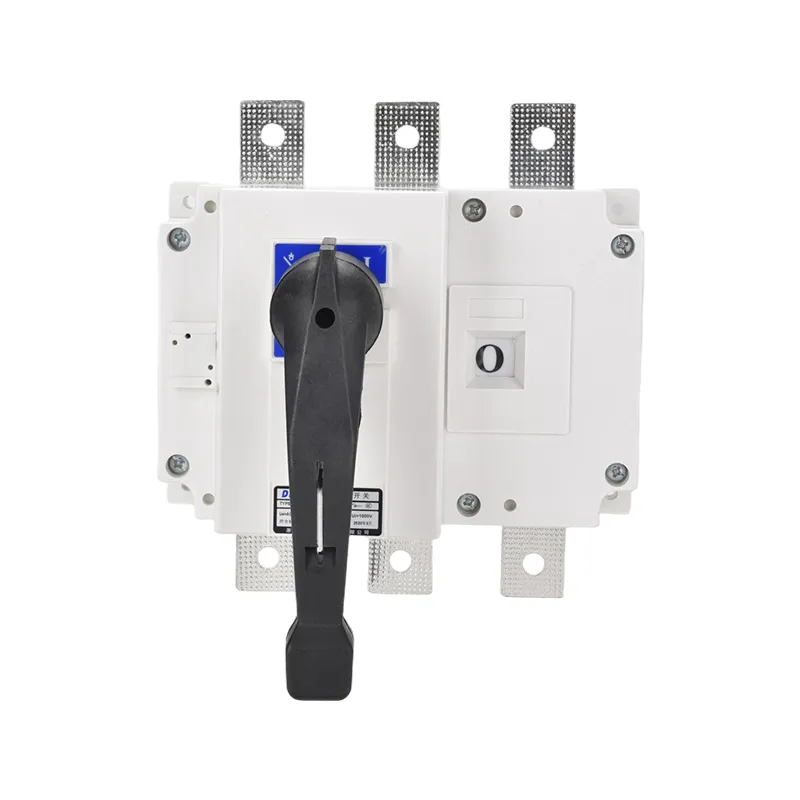

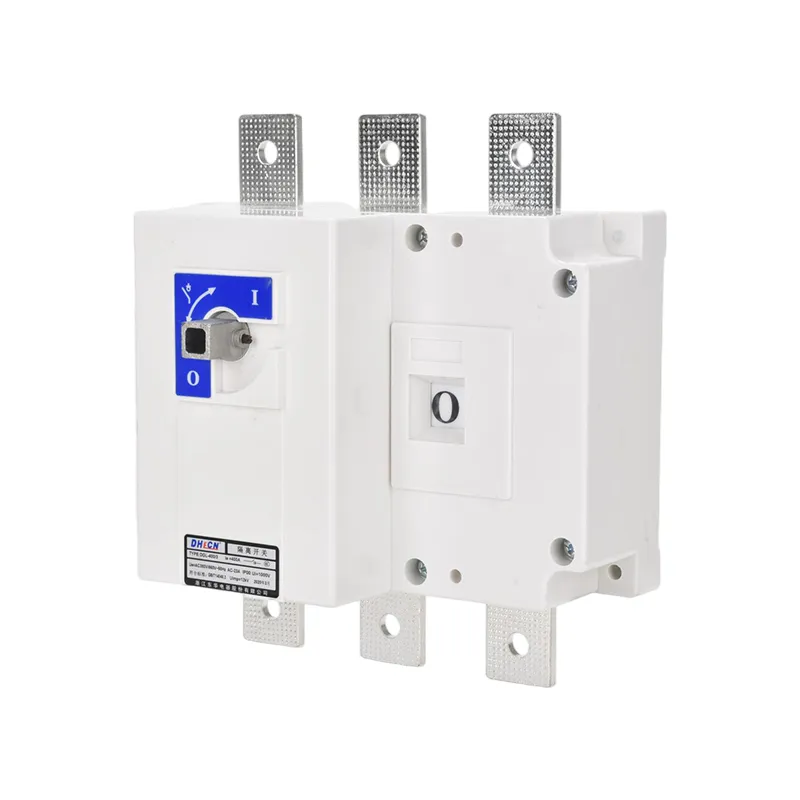

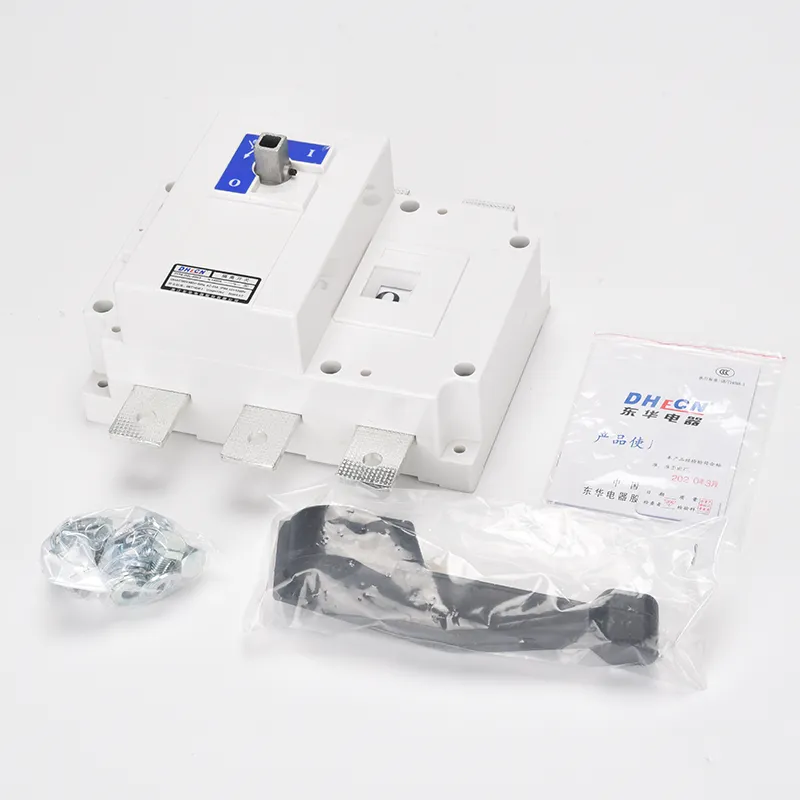

Трифазний ізолятор на 100 А 100a

100-амперний 3-фазний ізолятор 100a — це комутаційний пристрій, призначений для трифазних систем змінного струму. Він в основному використовується для ізоляції ланцюгів і для вмикання або розмикання ланцюгів без навантаження.

Основні функції

1. Ізоляція ланцюга: безпечне підключення та від’єднання ланцюгів без навантаження для забезпечення безпечного обслуговування.

2. Операційне регулювання: працює в координації з автоматичними вимикачами для зміни робочого стану обладнання.

3. Операції без навантаження: дозволяє вмикати та виключати ненавантажені лінії або ненавантажені трансформатори.

4. Видима точка розриву: забезпечує чітку точку відключення, щоб зробити перевірку та обслуговування простими.

Технічні характеристики

1. Оптимізована структура: 3-фазний ізолятор 100 а на 100 ампер використовує єдиний робочий механізм. Дугоподібні рухомі контакти і нерухомі контакти працюють в унісон, щоб забезпечити одночасне перемикання всіх трьох фаз. Це зменшує відхилення ходу контакту та підвищує надійність.

2. Простота встановлення та обслуговування: компактний дизайн 3-фазного ізолятора 100a на 100 А забезпечує зручне встановлення та знижує витрати на обслуговування.

Параметр продукту:

l-й (A)	125А	160А	200А	250А	315A	400А	500А	630A	1000А	1250A	1600A	2000A	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Діелектрична міцність (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Робочий струм le (A)
400В AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В постійного струму 21	125	160	200	250	315	400	500	630
220 В постійного струму 22	125	160	200	250	315	400	400	500
220 В постійного струму 23	125	125	160	200
440 В постійного струму 21	100	125	160	200	315	400	400	500
440 В постійного струму 22	100	125	160	200	315	400	400	500
440 В постійного струму 23	100	125	160	200
Потужність двигуна (кВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Вмикаюча та відключаюча здатність
lcn (A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пікове значення KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механічний ресурс (разів)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електричний термін служби (разів)
Ue=660 В Номінальний струм le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вага (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюса	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Робочий крутний момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

Тип	Розмір рами та монтажний розмір
GL-125～630A	A	B	C	D	D1	E	φL	J	J1	K	N	P	R	S	T	U	φX	Y	F	H
125А-160А/3	140	135	125	27	92	73	6	120	120	65	85	36	20	25	4	115	9	25	59	10
125А-160А/4	170	135	125	27	92	73	6	150	150	65	85	36	20	25	4	115	9	25	59	10
200A-250A/3	180	170	138	35	98	86	6	160	160	90	115	50	25	30	4	140	11	25	76	15
200А-250А/4	230	170	138	35	98	86	6	210	210	90	115	50	25	30	4	140	11	25	76	15
315А-400А/3	230	240	165	50	135	110	7	210	210	140	145	65	32	40	5	206	11	37	94	20
315А-400А/4	290	240	165	50	135	110	7	275	275	140	145	65	32	40	5	206	11	37	94	20
500A-630A/3	230	260	165	50	135	110	7	210	210	140	145	65	40	50	6	220	13	37	94	20
500A-630A/4	290	260	165	50	135	110	7	275	275	140	145	65	40	50	6	220	13	37	94	20

Тип	Розмір
GL-125～630A	I	M	Z	W	Q
125А	55	5.5	85	190	218
160А	55	5.5	85	190	218
200А	55	5.5	85	190	218
250А	55	5.5	85	190	218
315A	60	6.5	130	240	270
400А	60	6.5	130	240	270
500А	60	6.5	130	240	270
630A	60	6.5	130	240	270

Тип	Розмір рами та монтажний розмір
GL-1000～4000A	A	B	J	J1	N	R	S	T	Y
1000-1250A/3	378	312	355	355	186	60	56	8	48
1000-1250A/4	492	312	470	470	248	60	56	8	48
1600A/3	378	338	355	355	186	80	69	8	49
1600A/4	492	338	470	470	248	80	69	10	49
2000-2500A/3	378	455	355	355	186	80	127	10	78.5
2000-2500A/4	492	455	470	470	248	80	127	10	78.5
3150-4000A/3	378	514	355	355	186	120	157	12	78.5
3150-4000A/4	492	514	470	470	248	120	157	12	78.5

Часті запитання про продукт:

З: Чи можна 3-фазний ізолятор 100a на 100 А працювати під навантаженням?
В: Ні. 3-фазний ізолятор 100a на 100 а призначений для використання без навантаження. Його не можна використовувати для вмикання або розриву ланцюгів, що мають нормальний робочий струм. Для комутації навантаження слід використовувати автоматичний вимикач або вимикач навантаження.
Q: Які матеріали зазвичай використовуються в 3-фазному ізоляторі 100a на 100 А?
Відповідь: Високоякісні 3-фазні ізолятори на 100 ампер зазвичай мають вогнезахисний або посилений термопластичний/металевий корпус, мідні або посріблені мідні контакти для низького опору та довговічності, а також надійні робочі механізми зі сталі або сплаву. Вони забезпечують тривалий термін служби та надійну роботу.
Питання: Чим 3-фазний ізолятор 100a на 100 А відрізняється від 3-фазного автоматичного вимикача на 100 А?
A: 3-фазний автоматичний вимикач на 100 ампер може перервати струм навантаження та пошкодження, тоді як 3-фазний ізолятор на 100 ампер забезпечує відключення лише за умов відсутності навантаження. Роль 100-амперної 3-фазної мережі полягає в тому, щоб гарантувати видиме, надійне розділення для безпеки, тоді як функції захисту залишаються за допомогою запобіжників або вимикачів.
