100a Триполюсний 3-фазний ізолятор із запобіжником

Щоб забезпечити безперебійну роботу користувача, компанія Wenzhou XiFa Electric Power Equipment Co., Ltd не лише використовує першокласну сировину для кожного потрійного полюсного 3-фазного ізолятора 100a, наприклад, використовує вогнестійкий інженерний пластик на шлангах для кращої механічної міцності та захисту ізоляції, але також проходить необхідні заводські випробування для кожного потрійного полюсного 3-фазного ізолятора 100a, наприклад вимірювання опору ізоляції для підтвердження діелектричних характеристик і стабільності роботи, а також перевірка блокування для перевірки безпечної та надійної роботи механізму.

Надіслати запит

Опис продукту

Функції триполюсного трифазного ізолятора з запобіжником на 100 А

1. Ізоляція живлення: коли електрична проводка потребує перевірки або обслуговування, потрійний полюсний 3-фазний ізолятор із запобіжником на 100 А відключає джерело живлення, щоб забезпечити безпеку працівників.

2. Контроль живлення: дозволяє вмикати або вимикати схему, підтримуючи нормальну та надійну роботу системи.

3. Переривання несправності: у разі короткого замикання або перевантаження елемент запобіжника плавиться, відключаючи струм і захищаючи двигуни та інше підключене обладнання від електричного пошкодження.

4. Захист ланцюга та обладнання: захищаючи від ненормальних умов, комутатор допомагає підтримувати стабільність ланцюга та подовжує термін служби кабелів та обладнання.

Характеристики триполюсного трифазного ізолятора з запобіжником на 100 А

1. Інтегрована конструкція: поєднує функції запобіжника та ізолятора в одному пристрої, забезпечуючи високу надійність.

2. Компактна конструкція: невеликий розмір, легкість встановлення та економія місця.

3. Легка заміна запобіжника: перемикач і запобіжник є окремими компонентами, що робить заміну запобіжника швидкою та зручною.

4. Широка застосовність: підходить для використання в різних ланцюгах низької напруги.

100a Triple Pole 3 Phase Fused Isolator Switch

Параметр продукту:

Струм кадру A	Номінальний струм запобіжника (A)	Режим запобіжника
63	10、20、30、40、50、63	00C
160	63、80、100、125、160	0
250	160	0
250	200, 250	1
400	300, 315, 400	2
630	400, 500, 630	3

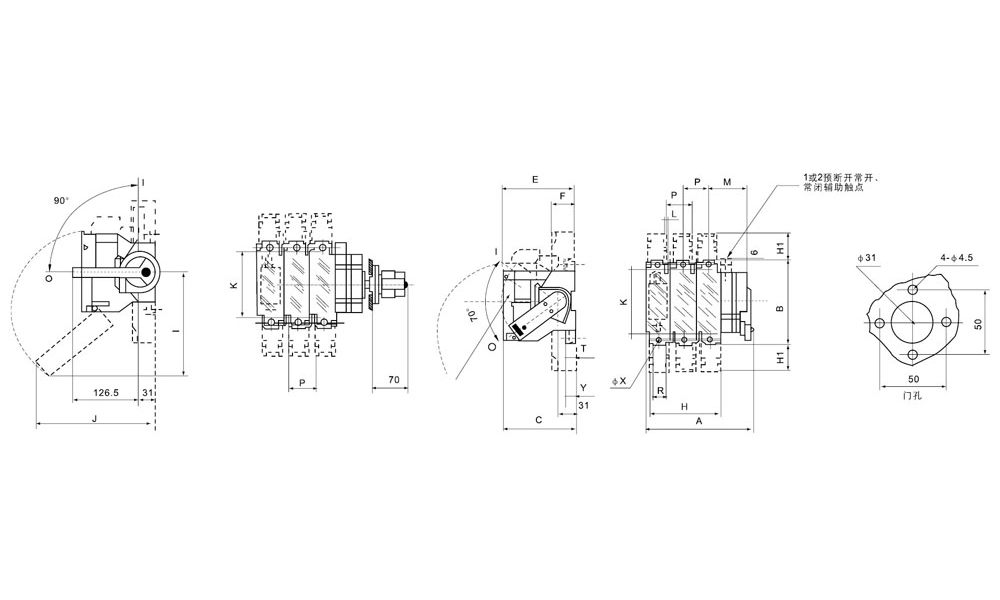

передній тип

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-63～400A		A	B	D	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	152	118	20～30	117				159	145	106	5.4	62.5	32
63А/4	0～00C	184	118	20～30	117				159	145	106	5.4	62.5	32
160А/3	0～00	164	162	28～30	126	44	108	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
160А/4	0～00	200	162	28～30	126	44	144	53	141	189	127	5.4	65	36	20	2.5	8.5	19.5
250/3	1	236	195	28～30	146	65	180	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
250/4	1	296	195	28～30	146	65	240	75	185	251	162	6.4	90.5	60	32	2.5	11	19.5
400/3	2	278	205	28～30	149	65	192	75	200	260	172	6.4	121	66	50	3	11	20
400/4	2	344	205	28～30	149	65	258	75	200	260	172	6.4	121	66	50	3	11	20

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-400～630A		A	A1	B	B1	C	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	414	285	238	115	307	221	190	71	79	210	70	65	180	32.5	162	65	32	35	43	5	40.5	208	39.5	7	69
400A/4	2	474	345	238	115	307	221	255	71	79	210	70	65	180	32.5	162	65	32	35	43	5	24.5	208	39.5	7	69
630A/3	3	470	345	300	150	348	268	235	85	85	250	100	76	250	38.5	162	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	550	425	300	150	348	268	315	85	85	250	100	76	250	38.5	162	80	50	50	50	7	34.5	260	445	9	72

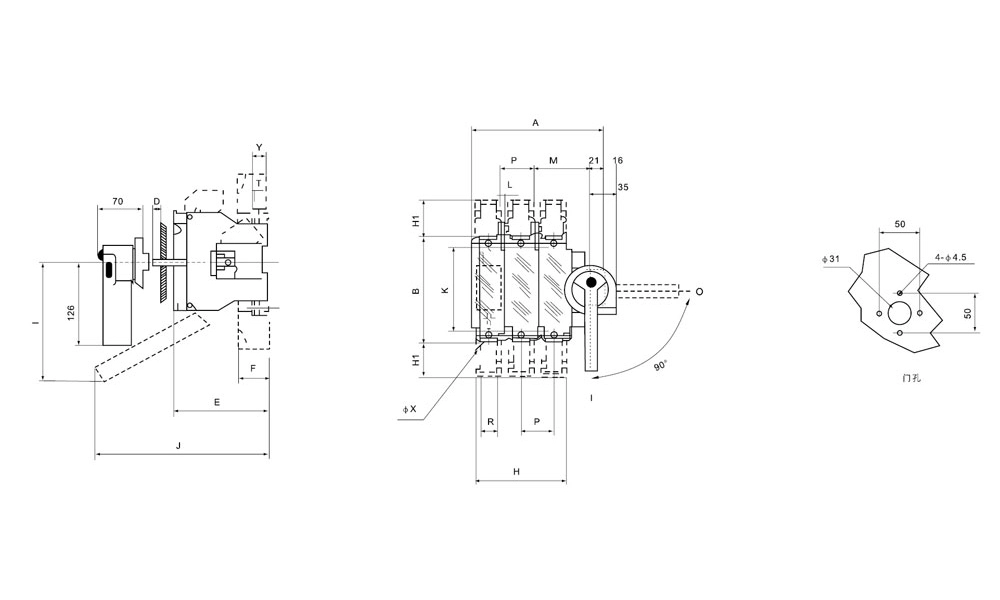

осторонь типу

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-63～400A		A	B	C	E	F	H	H1	I	J	K	L	M	P	R	T	φX	Y
63А/3	0～00C	133	118	134	126.5		116.5		159	145	106	5.4	36	32
63А/4	0～00C	164	118	117	126.5		116.5		159	145	106	5.4	36	32
160А/3	0～00	150	162	173	126.5	44	108	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
160А/4	0～00	186	162	173	126.5	44	144	53	141	189	127	5.4	38	36	20	2.5	8.5	19.5
250/3	1	253	195	173	146	65	180	75	185	251	162	6.4	81	60	32	2.5	11	19.5
250/4	1	313	195	173	146	65	240	75	185	251	162	6.4	81	60	32	2.5	11	19.5
400/3	2	271	205	173	149	65	192	75	200	260	172	6.4	86	66	50	3	11	20
400/4	2	337	205	173	149	65	250	75	200	260	172	6.4	86	66	50	3	11	20

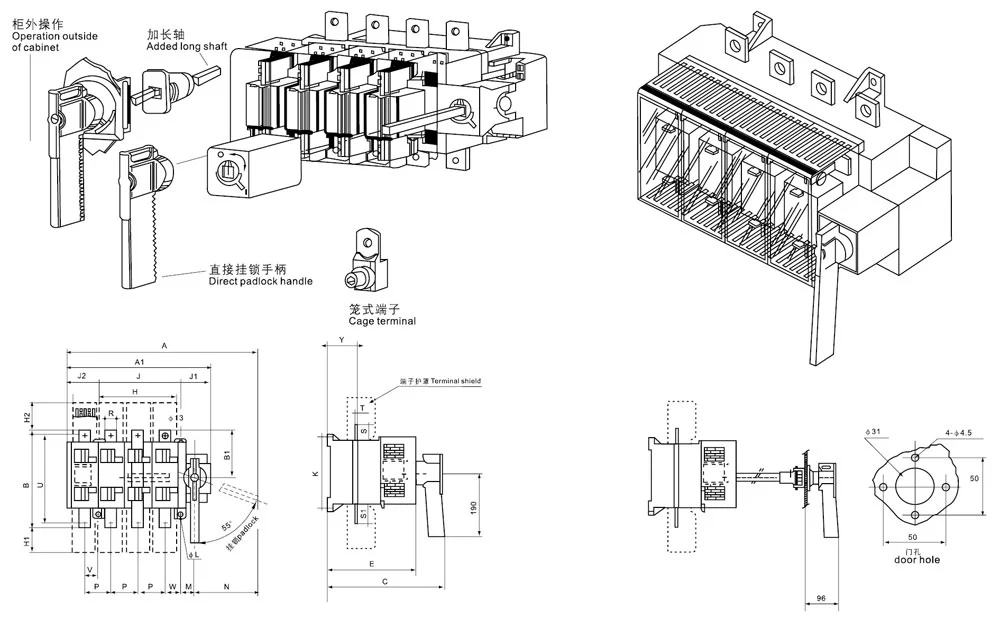

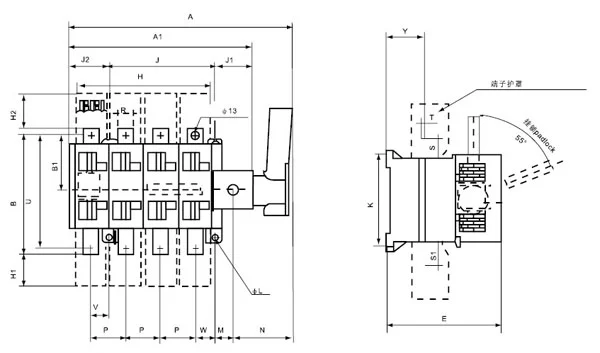

Тип	Розмір запобіжника	Розмір рами та монтажний розмір
GLR-400～630A		A	A1	B	B1	E	H	H1	H2	J	J2	J1	K	M	N	P	R	S	S1	T	V	U	W	φL	Y
400A/3	2	500	285	238	115	221	190	70	79	210	70	65	180	32.5	119	65	32	30	43	5	40.5	208	39.5	7	69
400A/4	2	560	345	238	115	221	255	70	79	210	70	65	180	32.5	119	65	32	30	43	5	24.5	208	39.5	7	69
630A/3	3	550	345	300	150	268	235	100	85	250	100	76	250	38.5	119	80	50	50	50	7	45.5	260	44.5	9	72
630A/4	3	630	425	300	150	268	315	100	85	250	100	76	250	38.5	119	80	50	50	50	7	34.5	260	445	9	72

100a Triple Pole 3 Phase Fused Isolator Switch

Часті запитання про продукт:

З: Які типи запобіжників використовуються в трифазному триполюсному ізоляторі з плавким запобіжником 100 А?

Відповідь: Використовуються плавкі вставки з високою відключаючою здатністю (HBC), які зазвичай розраховані на застосування з низькою напругою. Ці запобіжники призначені для швидкого та надійного переривання струмів замикання, забезпечуючи захист наступного обладнання.

Q: Які основні матеріали використовуються в конструкції триполюсного 3-фазного ізолятора з запобіжником?

Відповідь: Корпус зазвичай виготовляється з вогнезахисного термопласту або листової сталі, контакти мідні або посріблені для кращої провідності, а корпуси запобіжників виготовлені з керамічної або посиленої композитної ізоляції. Рукоятка керування найчастіше металева із захисною пластиковою кришкою.

Питання: Чи підходить триполюсний 3-фазний ізолятор із запобіжником 100a для зовнішньої установки?

A: Так, але він має бути встановлений у корпусі з відповідним рейтингом IP (наприклад, IP65 або вище), щоб витримувати пил, вологу та зовнішні умови.

Гарячі теги: Ізоляційний перемикач із запобіжником на 100 А, постачальник триполюсного ізолятора, 3-фазний ізолятор із запобіжником оптом
