Aінфрачервоний автоматичний вимикач (ACB)це критично важливий пристрій захисту від низької напруги, який широко використовується в промислових, комерційних та інфраструктурних системах розподілу електроенергії. У цьому вичерпному посібнику пояснюється, що таке повітряний вимикач ACB, як він працює, його структура, типи, технічні параметри, інструкції з монтажу, порівняння з іншими автоматичними вимикачами та як вибрати правильний автоматичний вимикач для вашого застосування. Незалежно від того, чи є ви інженером-електриком, менеджером із закупівель або системним інтегратором, ця стаття допоможе вам зрозуміти, чому рішення ACB для повітряних автоматичних вимикачів необхідні для надійного та безпечного розподілу електроенергії.

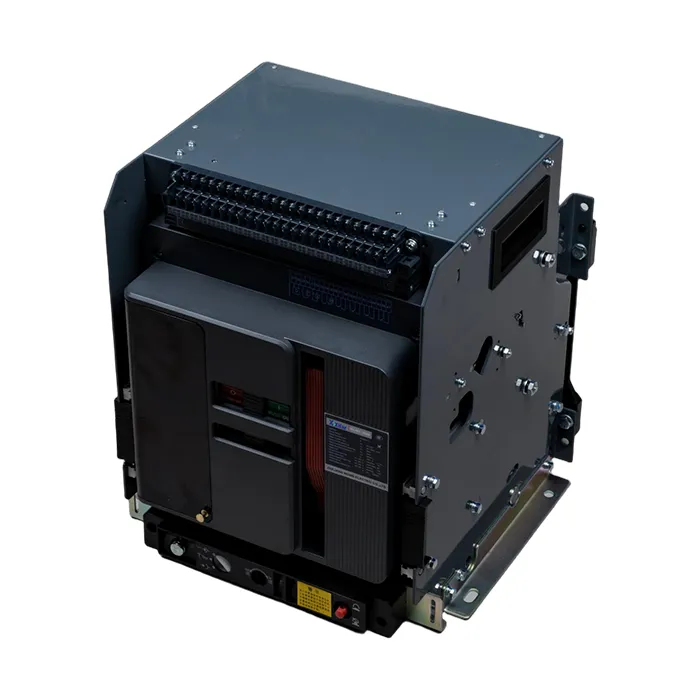

АнПовітряний автоматичний вимикач (ACB)це пристрій захисту ланцюга низької напруги, який використовує повітря як засіб для гасіння дуги. Він призначений для захисту електричних ланцюгів від перевантажень, коротких замикань і замикань на землю.
Автоматичні вимикачі зазвичай використовуються в системах розподілу електроенергії з номінальною напругою до 690 В і номіналом струму від 630 А до 6300 А. Вони зазвичай встановлюються в головних розподільних щитах, генераторних панелях і промислових системах управління.
Сучасні автоматичні автоматичні автомати, наприклад, виробництваXifa, розроблені відповідно до міжнародних стандартів і забезпечують надійний захист електроенергії в складних умовах.
Принцип роботи повітряного вимикача заснований на розриві дуги в повітрі при атмосферному тиску.
Конструкція дугогасильного лотка має вирішальне значення для забезпечення швидкого гасіння дуги та мінімізації пошкодження контактів.
| компонент | функція |
|---|---|
| Основні контакти | Несуть струм навантаження та розмикаються під час несправності |
| Дуговий жолоб | Гасить дугу під час переривання |
| Пультовий блок | Виявляє перевантаження та коротке замикання |
| Робочий механізм | Керує відкриттям і закриттям |
| Допоміжні контакти | Забезпечити індикацію стану |
Удосконалені моделі ACB можуть включати інтелектуальні модулі захисту, комунікаційні інтерфейси та цифрові системи моніторингу.
| Параметр | Типовий діапазон |
|---|---|
| Номінальний струм (In) | 630A – 6300A |
| Номінальна напруга (Ue) | 400В – 690В |
| Розривна здатність (Icu) | До 100кА |
| поляки | 3P / 4P |
| Особливість | ACB | MCCB |
|---|---|---|
| Поточний рейтинг | До 6300А | До 1600А |
| застосування | Основний розподіл | Розгалуження |
| Технічне обслуговування | Справний | Обмежений |
Xifaпропонує високоякісні рішення ACB для повітряних автоматичних вимикачів, розроблені для надійності, безпеки та інтелектуального керування.
Він захищає електричні кола від перевантаження, короткого замикання та несправностей.
В основному в низьковольтних магістральних розподільних системах.
ACB використовує повітря для гасіння дуги, тоді як VCB використовує вакуум.
Звичайний огляд рекомендується проводити щорічно або відповідно до вказівок виробника.
Повітряний автоматичний вимикач ACB відіграє важливу роль у забезпеченні електричної безпеки та надійності системи в сучасних мережах розподілу електроенергії. Вибір високопродуктивного ACB від перевіреного виробника, наприкладXifaзабезпечує довготривалий захист, ефективність роботи та відповідність світовим стандартам.
Якщо ви шукаєте надійні та високоякісні рішення для повітряних автоматичних вимикачів ACB, адаптовані до ваших потреб,зв'яжіться з намисьогодні для професійної підтримки та конкурентоспроможних цін.
