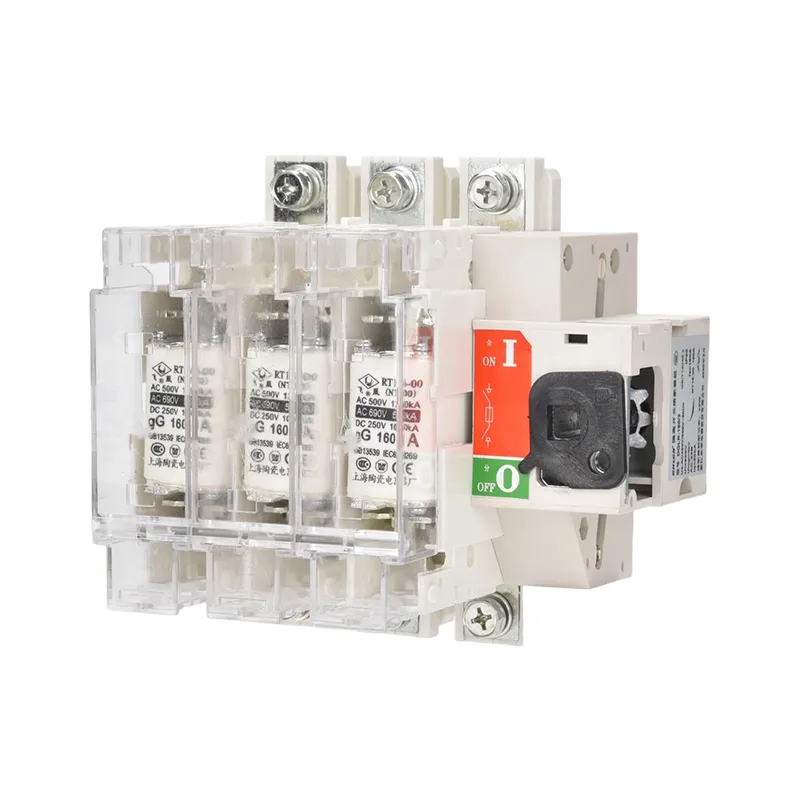

Короткий зміст статті:Вибір трифазного ізолятора із запобіжником змінного струму вимагає ретельного розгляду номінального струму, сумісності запобіжників, конфігурації полюсів, розмірів установки та захисту від короткого замикання. Wenzhou Xifa Electrical Equipment Co., Ltd. постачає компоненти для розподілу електроенергії для трансформаторних вузлів, електричних панелей і промислових енергетичних систем. Цей посібник пояснює ключові фактори, які покупці повинні перевірити перед вибором відповідної моделі.
Вибираючи трифазний ізолятор із запобіжником змінного струму, ми в першу чергу враховуємо обладнання, яке він обслуговуватиме, та умови роботи схеми. Для таких застосувань, як розподільні шафи, трансформаторні вузли та промислові енергетичні системи, можуть знадобитися різні номінальні значення струму, способи монтажу та характеристики захисту.
Перш ніж порівнювати моделі, покупці повинні підтвердити напругу системи, очікуваний робочий струм, характеристики навантаження, доступний струм короткого замикання, середовище встановлення та необхідну конфігурацію полюсів.
Наприклад, ізолятор запобіжника, встановлений на стороні низької напруги розподільного трансформатора, повинен відповідати номіналу схеми та схемі захисту всієї збірки. Вибір моделі лише на основі поточного номіналу може призвести до проблем із сумісністю під час встановлення чи експлуатації.
Перегляньте наявністьle конфігурації oп AC Три Phізолятор запобіжника ase Sвідьма beдо завершення специфікацій.
Струм корпусу та номінальний струм запобіжника описують різні характеристики. Потік кадруent ідентифікes tклас струму перемикача, тоді як номінальний струм запобіжника відноситься до номінального номіналу встановленого запобіжника. Запобіжник має бути сумісним із вимикачем і придатним для захисту фактичного кола.
Відповідно до специфікацій продукту, що поставляються Wenzhou Xifa Electrical Equipment Co., Ltd., доступний номінальний струм рами коливається від 63 A до 630 A.
| Струм кадру | Зазначені номінали запобіжників | Розмір запобіжника |
|---|---|---|
| 63 А | 10, 20, 30, 40, 50, 63 А | 00C |
| 160 А | 63, 80, 100, 125, 160 А | 0 |
| 250 А | 160 А; 200, 250 А | 0; 1 |
| 400 А | 300, 315, 400 А | 2 |
| 630 А | 400, 500, 630 А | 3 |
Примітка. Ці значення підсумовують параметри продукту, що постачаються. Перед замовленням підтвердьте сумісний тип запобіжника та точний номінал для вибраної моделі.
Запобіжник слід вибирати відповідно до навантаження, струму провідника та необхідної координації захисту. Ланцюги двигуна та трансформатора можуть мати різні пускові струми та характеристики несправності, тому однаковий номінал запобіжника не підходить для кожного застосування.
Трифазний ізолятор із запобіжником змінного струму поєднує ізоляцію ланцюга із захистом від надструму на основі запобіжника. Покупці повинні оцінювати ці функції окремо, щоб переконатися, що пристрій відповідає вимогам встановлення.
Сам по собі запобіжник не визначає показники короткого замикання всієї збірки. Вимикач, запобіжник, провідники та захисне обладнання, розташоване вище по потоку, повинні бути скоординовані відповідно до їх номінальних можливостей. Ізоляція для технічного обслуговування також повинна відповідати застосовним процедурам електробезпеки.
Після перевірки електричної сумісності покупці повинні перевірити конфігурацію полюса, монтажну схему, габаритні розміри та простір підключення. Інформація про продукт, що надається, включає три- та чотириполюсні конфігурації, а також варіанти встановлення спереду та збоку для відповідних моделей.
| Елемент вибору | Що перевірити | Чому це важливо |
|---|---|---|
| Конфігурація стовпа | Триполюсна або чотириполюсна модель | Відповідає вимогам до ізоляції ланцюга та нейтралі. |
| Розташування кріплення | Установка фронтального або бічного типу | Забезпечує сумісність з компонуванням панелі. |
| Розміри | Ширина, висота, глибина та положення монтажних отворів | Запобігає перешкодам з проводкою та суміжними компонентами. |
| Зв'язки | Розташування кабелю або шини та вимоги до провідника | Підтримує надійні електричні з'єднання. |
Наприклад, опубліковані розміри для серії переднього типу 160 A вказують розмір A як 164 мм для триполюсної моделі та 200 мм для чотириполюсної моделі. Ця різниця показує, чому покупці повинні перевіряти точну конфігурацію на кресленні замість того, щоб припускати, що моделі з однаковим рейтингом рами мають ідентичні розміри.
Перед замовленням порівняйте габаритне креслення виробника з компонуванням панелі. Залиште достатньо місця для роботи ручки, згинання кабелю, електричних зазорів і заміни запобіжників.
Технічна документація допомагає покупцеві перевірити, чи відповідає продукт вимогам проекту. Ми рекомендуємо запитати технічний паспорт продукту, креслення з розмірами, відповідні звіти про випробування та підтвердження сумісного стандарту запобіжника перед затвердженням моделі.
Wenzhou Xifa Electrical Equipment Co., Ltd. спеціалізується на дослідженні, розробці та виробництві продуктів розподілу електроенергії для систем від 0,4 кВ до 35 кВ. Асортимент продукції включає повітряні автоматичні вимикачі, автоматичні вимикачі в литому корпусі, трансформатори струму, трансформатори потенціалу, грозорозрядники та запобіжники.
Розташована в зоні економічного розвитку Юецін, Чжецзян, Китай, компанія є дочірньою компанією Conso Electrical Science and Technology Co., Ltd., яка з 2006 року виробляє розподільні трансформатори, компактні підстанції та вакуумні вимикачі.
Компанія стверджує, що її продукція виробляється відповідно до систем управління якістю ISO 9001 та ISO 14001, а відповідні технічні характеристики відповідають вимогам CE та UL. Покупці повинні запитувати відповідні сертифікати або звіти про випробування, щоб перевірити статус відповідності конкретної моделі.
Інші аспекти купівлі включають наявність запасного запобіжника, інструкції зі встановлення, час виконання та технічну підтримку після продажу. Ці деталі можуть вплинути на введення в експлуатацію та технічне обслуговування, особливо якщо вимикач є частиною більшого вузла розподілу електроенергії.
Щоб отримати докладніші відомості про продукт, відвідайте сторінку продукту Трифазний ізолятор із запобіжником змінного струму або зверніться до Wenzhou Xifa Electrical Equipment Co., Ltd.
Трифазний ізолятор із запобіжником змінного струму використовується для ізоляції трифазного кола змінного струму та забезпечення захисту від надструму на основі запобіжників у сумісних системах розподілу низької напруги. Типові області застосування включають розподільні шафи, трансформаторні вузли та промислові енергетичні установки.
Перевірте розрахунковий струм ланцюга, струм провідника, характеристики навантаження та умови несправності. Потім виберіть сумісну раму перемикача та номінал запобіжника на основі необхідної координації захисту та відповідних електричних стандартів.
Струм кадру визначає клас струму перемикача, а номінальний струм запобіжника визначає номінальний струм встановленого запобіжника. Вибраний запобіжник має бути сумісним із вимикачем і придатним для захисту ланцюга.
Вибір залежить від конфігурації схеми та від того, чи потрібна ізоляція нейтралі. Перевірте розташування опор відповідно до конструкції системи, схеми заземлення та застосовних правил монтажу.
Лише якщо конкретний пристрій розрахований на заплановану роботу комутації. Перевірте робочі параметри виробника та категорію використання, а не припускайте, що кожен ізолятор може перервати нормальний струм навантаження.
Надайте напругу системи, необхідний номінальний струм, специфікацію запобіжника, конфігурацію полюса, монтажну схему, розміри установки, кількість і відповідні стандарти. Однолінійна схема або креслення панелі можуть допомогти підтвердити сумісність продукту.
Вибір трифазного ізолятора із запобіжником змінного струму вимагає ретельного перегляду електричних характеристик, характеристик запобіжника, розмірів установки та умов експлуатації. Перевірка цих деталей перед замовленням допомагає зменшити кількість внесених змін і підтримує надійну роботу в системі розподілу. Wenzhou Xifa Electrical Equipment Co., Ltd. надає інформацію про продукт і технічну підтримку, щоб допомогти клієнтам визначити відповідні конфігурації для своїх застосувань.
