Коли 3-фазний сухий силовий трансформатор потужністю 25 кВ 2500 ква працює, струм в електромагнітній котушці створює магнітне поле, яке створює природний змінний магнітний потік. Цей мінливий магнітний потік викликає електрорушійну силу ЕРС у залізному сердечнику. Індукована ЕРС в залізному сердечнику циркулює в площині, перпендикулярній до напрямку магнітного потоку, і тому називається вихровими струмами. Втрати на вихрові струми також викликають нагрівання залізного сердечника.
Залізний сердечник 3-фазного сухого силового трансформатора потужністю 25 кВ 2500 ква в основному виготовлено з феромагнітних матеріалів. На практиці трансформатори завжди працюють в умовах змінного струму, і втрати потужності відбуваються не тільки в опорі котушок, але й у залізному сердечнику, що піддається змінному магнітному полю. Втрати потужності в залізному сердечнику зазвичай називають «втратами в сердечниках», які викликані двома факторами: «втратами на гістерезис» і «втратами на вихрові струми».
Втрати на гістерезис - це тип втрат в сердечнику, який виникає під час намагнічування залізного сердечника через наявність гістерезису. Величина цієї втрати прямо пропорційна площі, охопленій петлею гістерезису матеріалу. Кремнієва сталь має вузьку петлю гістерезису, і при використанні в якості сердечника трансформатора вона демонструє менші втрати на гістерезис, що значно зменшує ефект нагрівання. Ламіновані сердечники можуть зменшити інший тип втрат у сердечнику, «втрати на вихрові струми».
Щоб зменшити втрати на вихрові струми, сердечник 3-фазного сухого силового трансформатора 25 кВ 2500 ква складається з феромагнітних листів, ізольованих одна від одної. Це змушує вихрові струми протікати вузькими шляхами з меншими площами поперечного перерізу, тим самим збільшуючи опір уздовж шляхів вихрових струмів. Крім того, вміст кремнію в сталі підвищує електричний опір матеріалу, що ще більше допомагає зменшити вихрові струми.
Залізний сердечник є критично важливим компонентом 3-фазного сухого трансформатора потужністю 25 кВ 2500 ква. Він відіграє потужну роль у регулюванні напруги та струму. 3-фазний сухий силовий трансформатор 25 кв 2500 ква має багато переваг. Після включення залізного сердечника стабільність і продуктивність напруги та струму підвищуються, а загальні характеристики трансформатора значно покращуються.
|
Ім'я |

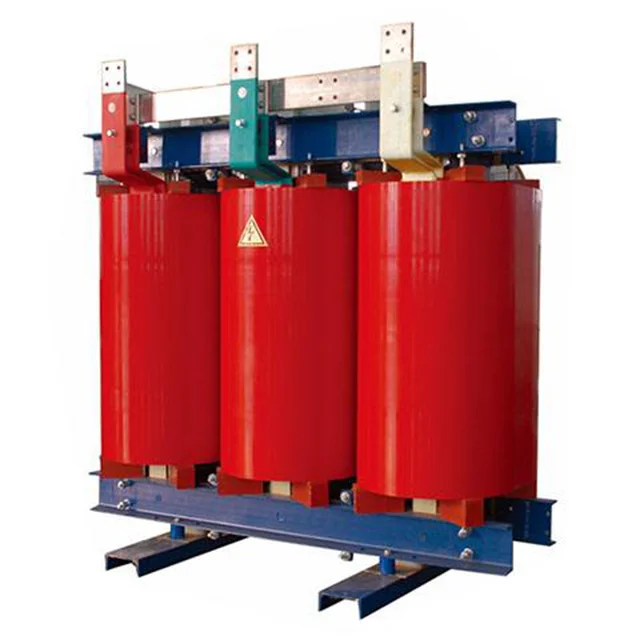

25кВ 2500 ква 3 фазний сухий силовий трансформатор |
|
Номінальна місткість |
2500ква |
|
Первинна напруга |
25KV |
|
Вторинна напруга |
0,4/0,415 кВ |
|
Ізоляційний матеріал |
Лита смола |
|
Векторна група |
Dyn11 Yyn0 |
|
Втрати холостого ходу (P0) |
На основі вимог замовника |
|
Втрата навантаження (Pk) при 120°C |
На основі вимог замовника |
|
Напруга імпедансу (Великобританія) |
6% |
|
Клас ізоляції |
КЛАС F або H |
|
Спосіб охолодження |
ОНАФ ОНАФ |
|
Частковий розряд |
Менше 10 шт |
Ступінь захисту IP21
Сердечник трансформатора
Обмотка трансформатора
