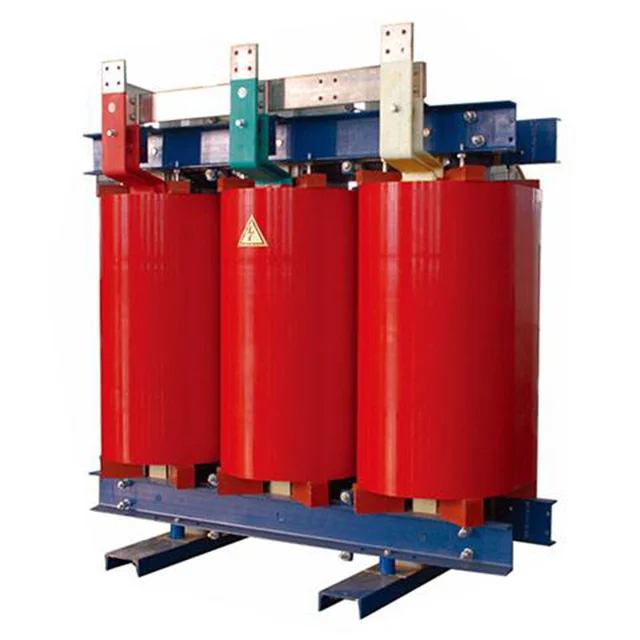

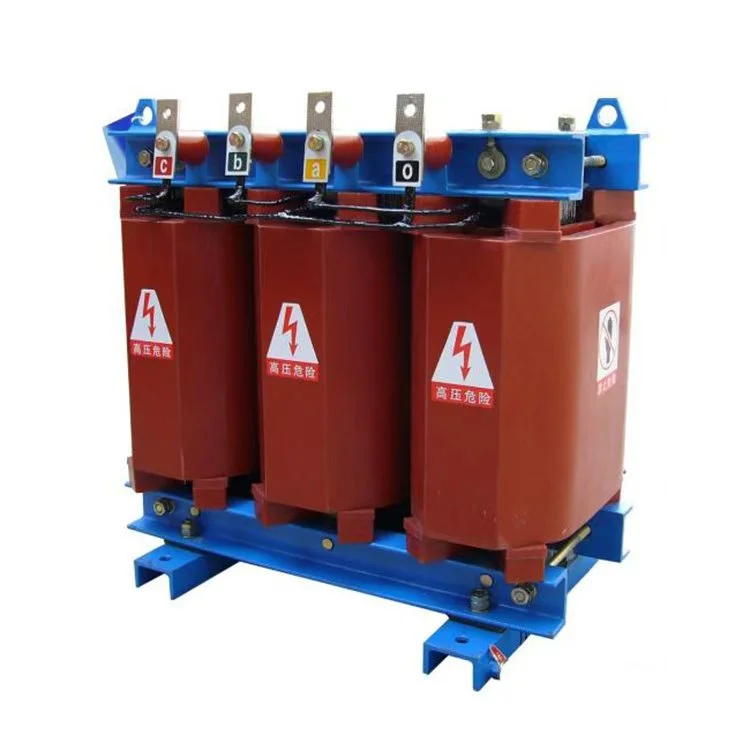

2000 кВА алюмінієвий сухий трансформатор

У той час як мідь є стандартом, алюмінієва обмотка має явні переваги: Це економічно ефективно: менша вартість матеріалів без втрати продуктивності для стандартних циклів навантаження. Ціна алюмінієвого трансформатора в 2-3 рази нижча, ніж мідного.
Чудова провідність: оптимізована конструкція поперечного перерізу забезпечує низькі втрати I²R. менша вага: легше використовувати та встановлювати порівняно з мідними еквівалентами. Ми можемо розробити алюмінієвий сухий трансформатор потужністю 2000 кВА відповідно до вимог замовника до втрат. Крім того, для країн у пустельних регіонах ми маємо спеціалізований дизайн розсіювання тепла та отримали на нього патент.

Алюмінієвий сухий трансформатор потужністю 2000 кВА – це стаціонарний електричний пристрій, який передає електроенергію без використання рідких охолоджувачів, таких як масло чи силікон. Натомість він покладається на циркуляцію повітря та високотемпературні тверді ізоляційні матеріали для охолодження та захисту. Не маючи рухомих частин, він забезпечує тиху, надійну та невибагливу роботу.

Оскільки він не виділяє газів і не потребує вогнетривких камер, він ідеально підходить для використання в лікарнях, школах, на фабриках і хімічних заводах. Алюмінієвий сухий трансформатор потужністю 2000 кВА — це ізоляційний пристрій із повітряним охолодженням, який використовує природний або примусовий потік повітря для підтримки безпечних робочих температур для обмоток і сердечника.



Правильне встановлення та дотримання техніки безпеки мають важливе значення для забезпечення довгострокової роботи та надійності сухого трансформатора з алюмінієвою обмоткою потужністю 2000 кВА. Оскільки ці трансформатори використовують повітряне охолодження та мають відкриті обмотки або вентиляційні канали, дотримання правил встановлення допомагає запобігти перегріванню, електричним збоям і механічним навантаженням.



Встановіть на тверду поверхню без вібрації Трансформатор слід розташувати на міцній рівній основі, здатній витримати його повну вагу. Вібрація може спричинити ослаблення клем, шум і механічне навантаження на обмотки. Тому найкраще ізолювати трансформатор від важкої техніки або обертового обладнання.



Підтримуйте достатній проміжок для вентиляції Залиште щонайменше 12 дюймів (або більше, як зазначено виробником) з усіх боків, щоб забезпечити безперешкодний потік повітря. Правильний відстань сприяє ефективному охолодженню, зменшує гарячі точки та подовжує термін служби ізоляції сухого трансформатора з алюмінієвою обмоткою 2000 кВА. Уникайте встановлення пристрою в тісних кутах або поблизу джерел тепла.



Використовуйте гнучкі труби, щоб уникнути напруги на клемах Під час підключення кабелів до клем слід використовувати гнучкі труби або втулки. Це запобігає механічній напрузі на клемах, спричиненій вібрацією, розширенням або рухом кабелю, забезпечуючи надійні електричні з’єднання та довший термін служби.



Належним чином заземліть сердечник і корпус Правильне заземлення металевого корпусу та сердечника трансформатора має важливе значення для безпеки. Це запобігає ураженню електричним струмом, знижує ризик пробою ізоляції та гарантує безпечне направлення струмів замикання на землю.



Тримайте подалі від корозійних парів і вологи Встановіть трансформатор у чистому сухому місці. Вплив хімічних речовин, солі або вологи може пошкодити ізоляцію, роз’їсти клеми та призвести до часткового розряду або збою відстеження. У вологому середовищі зверніть увагу на герметичний або литий тип смоли.

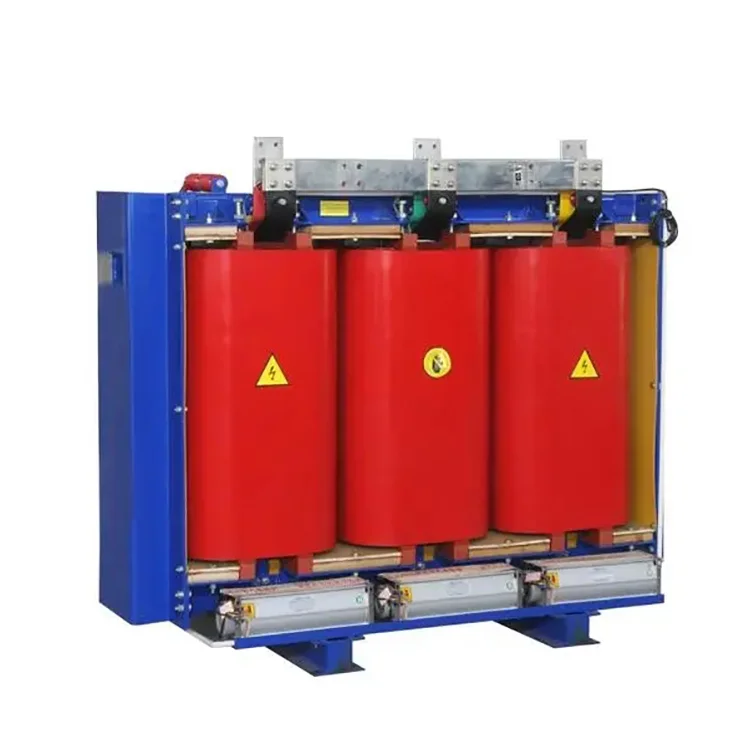

Регулярно очищайте фільтри вентилятора та перевіряйте потік повітря Для блоків із примусовим повітряним охолодженням регулярно перевіряйте та очищайте фільтри вентилятора. Заблокований потік повітря може призвести до перегріву та втрати ефективності. Переконайтеся, що всі вентилятори працюють належним чином і що шляхи вентиляції не перешкоджають.

Параметри продукту:

Ім'я	2000 кВА алюмінієвий сухий трансформатор
Номінальна місткість	2000ква
Первинна напруга	10KV/33KV/індивідуальний
Вторинна напруга	0,4/0,415 кВ
Ізоляційний матеріал	Лита смола
Векторна група	Dyn11 Yyn0
Втрати холостого ходу (P0)	індивідуальні
Втрата навантаження (Pk) при 120°C	індивідуальні
Напруга імпедансу (Великобританія)	6%
Клас ізоляції	КЛАС F або H
Спосіб охолодження	ОНАФ ОНАФ
