A Current трансформатор (CT)є критично важливим компонентом у сучасних електричних та енергетичних системах, що забезпечує точне вимірювання струму, захист системи та моніторинг енергії без прямого електричного контакту. Вибір правильного КТ має важливе значення для забезпечення безпеки, точності та довгострокової надійності системи.
У цьому поглибленому посібнику ми досліджуємо, як працюють трансформатори струму, різні типи трансформаторів струму, основні критерії вибору, класи точності, найкращі методи встановлення та реальні застосування. Незалежно від того, чи проектуєте ви промислову енергосистему, модернізуєте моніторинг енергії або обираєте трансформатори струму для реле захисту, ця стаття допоможе вам прийняти обґрунтоване рішення.
A Трансформатор струму (CT)це вимірювальний трансформатор, призначений для зниження високих значень змінного струму (AC) до нижчого стандартизованого рівня, який можна безпечно вимірювати або контролювати за допомогою лічильників, захисних реле або пристроїв керування.
КТ широко використовуються в:
Використовуючи електромагнітну індукцію, КТ забезпечує електричну ізоляцію між ланцюгами високої напруги та вимірювальним обладнанням низької напруги, значно підвищуючи безпеку системи.
Принцип роботи трансформатора струму заснований наЗакон електромагнітної індукції Фарадея. Коли струм протікає через первинний провідник, він створює магнітне поле навколо сердечника. Цей магнітний потік індукує пропорційний струм у вторинній обмотці.
Наприклад, КТ з рейтингом1000A:5Aперетворює 1000 ампер первинного струму в керовані 5 ампер для вимірювальних приладів.
Віконні ТТ мають круглий отвір, через який проходить первинний провідник. Вони компактні, надійні та широко використовуються в розподільчих пристроях і щитах.
ТТ з розділеним сердечником можна встановлювати без від’єднання первинного провідника, що робить їх ідеальними для модернізації існуючих систем і енергетичних аудитів.
Стрічкові трансформатори струму використовують вбудований первинний провідник і розроблені для застосування під великим струмом із чудовою механічною міцністю.

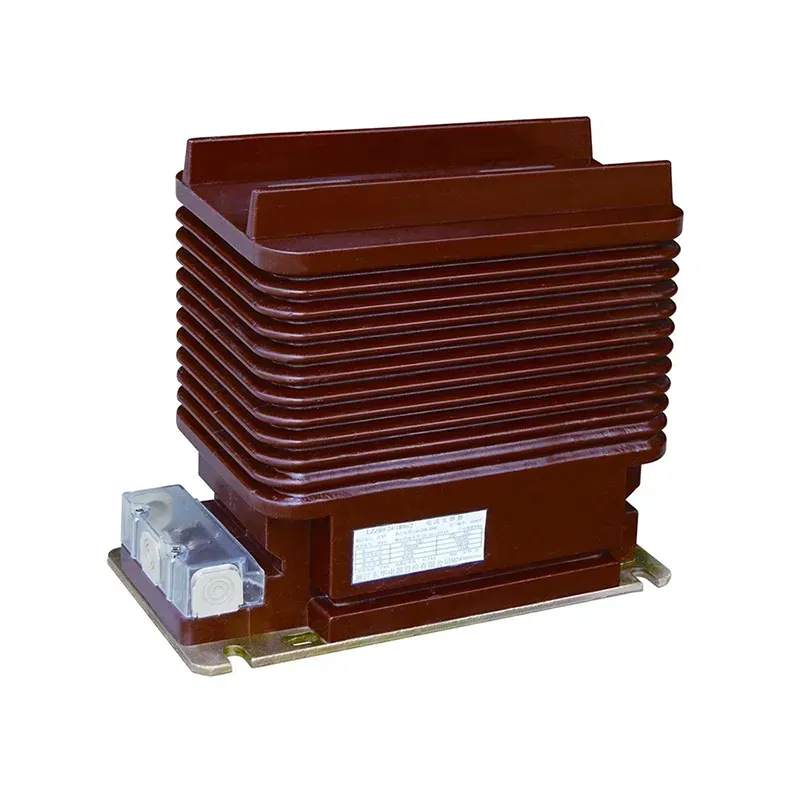

Ці ТТ включають кілька витків на первинній обмотці та використовуються для слабкострумових високоточних вимірювань.
Вибір правильного КТ вимагає балансу продуктивності, безпеки та вартості. Нижче наведено найважливіші критерії, які слід враховувати:
Виберіть трансформатор струму з первинним номінальним струмом, який відповідає або трохи перевищує максимальний робочий струм вашої системи.
Клас точності визначає, наскільки точно ТТ відтворює первинний струм. Це особливо важливо для систем білінгу та захисту.
Навантаження відноситься до загального навантаження (у ВА), підключеного до вторинної обмотки трансформатора струму. Перевищення номінального навантаження знижує точність і може призвести до перегріву.
Виробникам подобаєтьсяXiFaнадавати індивідуальні рішення КТ відповідно до конкретних системних вимог, забезпечуючи оптимальну продуктивність і довгострокову надійність.
Класи точності визначають допустиму похибку КТ за певних умов.
Вибір правильного класу точності забезпечує відповідність таким стандартам, як IEC та IEEE, зберігаючи ефективність системи.
У сучасних енергетичних інфраструктурах CT відіграють важливу роль у забезпеченні інтелектуального моніторингу та стратегій прогнозованого обслуговування.
Правильне встановлення має важливе значення для забезпечення безпечної та точної роботи КТ.
Неправильна установка може призвести до небезпечних перенапруг і неточних показань.
| Тип КТ | Основна перевага | Типове застосування |
|---|---|---|
| Вікно КТ | Компактний і економічний | Панелі розподільних пристроїв |
| Розділений КТ | Легкий монтаж | Енергетична модернізація |
| Стержневий КТ | Висока потужність по струму | Підстанції |
| КТ рани | Висока точність | Вимірювання слабких струмів |
Розімкнута вторинна обмотка трансформатора струму може генерувати небезпечно високу напругу, створюючи серйозний ризик для безпеки та потенційно пошкоджуючи обладнання.
Традиційні трансформатори струму призначені лише для змінного струму. Для вимірювання постійного струму потрібні датчики Холла.
При правильній установці та умовах експлуатації якісний КТ може прослужити 20–30 років і більше.
Не обов'язково. Вища точність збільшує вартість. Клас точності повинен відповідати фактичним вимогам застосування.
Вибір правильногоТрансформатор струму (CT)є вирішальним кроком у проектуванні безпечних, ефективних і надійних електричних систем. Розуміючи типи КТ, класи точності та вимоги до застосування, інженери та розробники систем можуть значно покращити продуктивність і зменшити експлуатаційні ризики.
Якщо ви шукаєте надійні та індивідуальні рішення для трансформаторів струму,XiFaпропонує широкий спектр продуктів КТ, розроблених для забезпечення точності, довговічності та відповідності міжнародним стандартам.
Щоб дізнатися більше про вибір ідеального трансформатора струму для вашого проекту або отримати технічну підтримку,зв'яжіться з намисьогодні, і дозвольте нашим експертам допомогти вам впевнено забезпечити живлення вашої системи.
