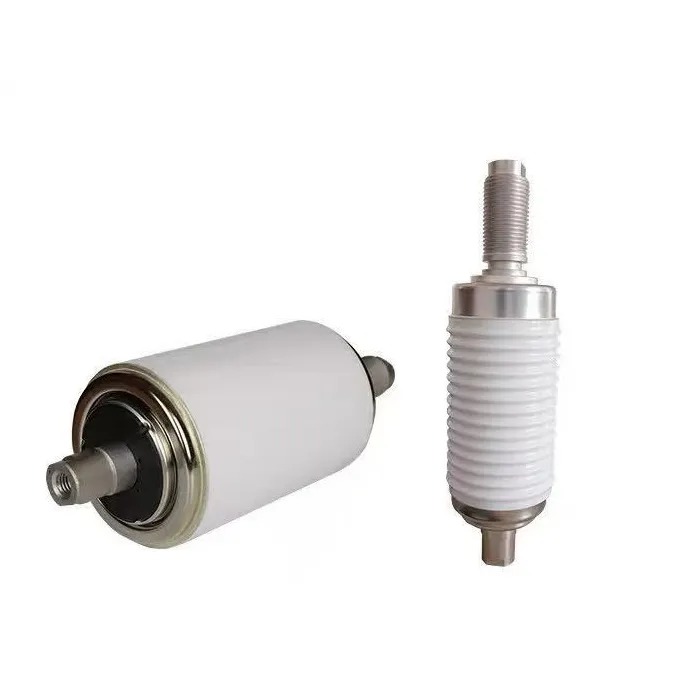

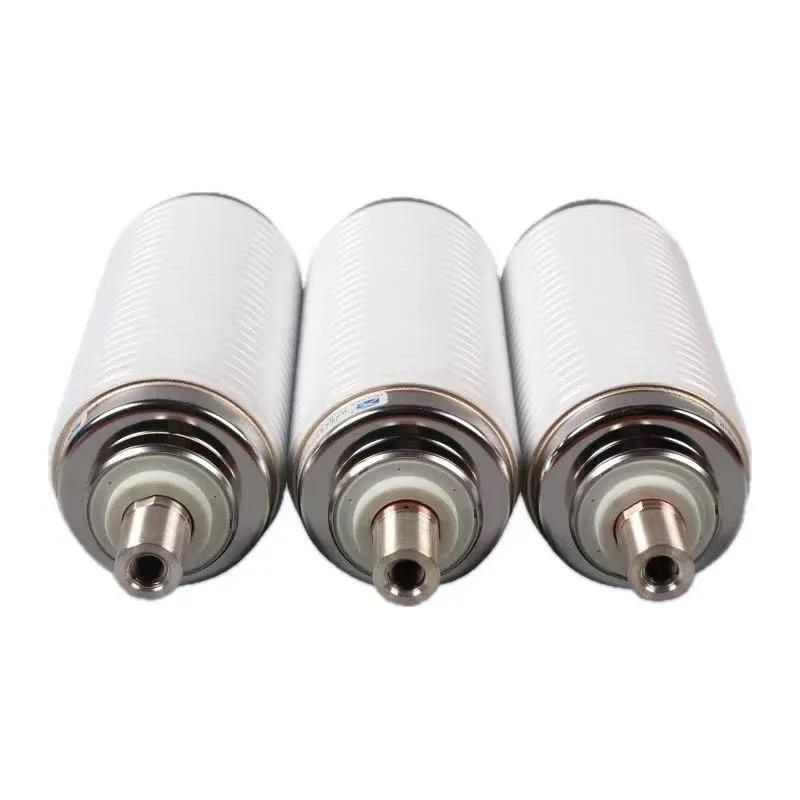

Вакуумний вимикач 11kv 25ka vcb є основним компонентом для гасіння дуги вакуумних вимикачів середньої напруги, які широко використовуються в системах розподілу електроенергії 11 кВ. Він використовує повністю герметичний керамічний корпус із контактами зі сплаву CuCr50 і середовищем для гасіння дуги у високому вакуумі (≤5 × 10⁻⁴ Па), має компактну структуру, малу вагу та відмінні ізоляційні властивості. Номінальний струм відключення при короткому замиканні становить 25 кА, номінальний струм становить від 630 А до 2000 А, а механічний ресурс становить понад 10 000 операцій, що відповідає стандартам IEC 62271-100, підходить для внутрішніх розподільних пристроїв у промисловості та сценаріях розподілу електроенергії.
11kv 25ka vcb принцип роботи вакуумного балонного переривника заснований на гасінні вакуумної дуги: під час замикання рухомий контакт приводиться в рух робочим механізмом, щоб контактувати зі статичним контактом, утворюючи шлях струму. При розмиканні контакти роз'єднуються, створюючи дугу, яка швидко охолоджується і гаситься завдяки низькій щільності частинок у вакуумі з миттєвим відновленням діелектричної міцності. Під час роботи система екранування поглинає енергію дуги, щоб запобігти осадженню парів металу, а сильфон із нержавіючої сталі забезпечує герметичність під час руху контакту, забезпечуючи стабільну та надійну роботу системи живлення.
| Технічний параметр | Специфікація |
| Номінальна напруга (Un) | 11кВ |
| Номінальний струм відключення короткого замикання (I₅n) | 25KA(4s) |
| Номінальний струм (In) | 630A/1250A/1600A/ 2000A |
| Номінальний струм короткого замикання (Imak) | 63KA (пік) |
| Внутрішній вакуумний тиск | ≤5×10-4 Па |
| Контактний матеріал | CuCr сплав (CuCr50) |
| Механічне життя | ≥10 000 операцій |
| Рівень ізоляції | Змінний струм 48 кВ/1 хв; блискавковий імпульс 85 кВ |
| Розрив контакту | 9±1 мм |
Висока відключаюча здатність: надійно перериває струм короткого замикання 25 кА, що відповідає стандартам IEC 62271-100.
Швидкий і стабільний: дуга гасне за мілісекунди; відсутність повторного розпалювання; швидкість відновлення діелектрика не має собі рівних.
Тривалий термін служби та низькі витрати на обслуговування: CuCr контакти мають низький рівень зносу; механічний ресурс ≥10 000 операцій; майже не вимагає обслуговування.
Безпечний і екологічно чистий: без нафти/газу; відсутність ризику вибуху/пожежі; дуга не виставлена; низький рівень шуму та нульове забруднення.
Компактність і надійність: невеликий розмір, легка вага, висока адаптованість до внутрішнього розподільного пристрою; стабільна робота в суворих умовах.
Питання: Як встановити та обслуговувати вакуумний переривач 11kv 25ka vcb?
A: По-перше, встановіть вертикально в VCB і забезпечте концентричність робочого механізму.
По-друге, уникайте механічних ударів і тримайте в чистоті/сухості під час встановлення.
Нарешті, не потрібно внутрішнього обслуговування; замініть, коли знос контактів перевищує межу (≤3 мм).
Регулярно перевіряйте ізоляцію та герметичність; дотримуватись циклів випробувань виробника.
З: Чи сумісний він із системами живлення 12 кВ?
В: Так, він повністю сумісний. Номінальна напруга становить 11 кВ, яка відповідає системі розподілу електроенергії 12 кВ, що відповідає фактичним потребам більшості сценаріїв середньої напруги.
З: Який контактний матеріал використовується та які його переваги?
A: Він використовує контакти зі сплаву CuCr50, перевагами яких є низький рівень зносу, міцна стійкість до дуги та тривалий термін служби, що забезпечує стабільну роботу розриву навіть за струму короткого замикання 25 кА.
