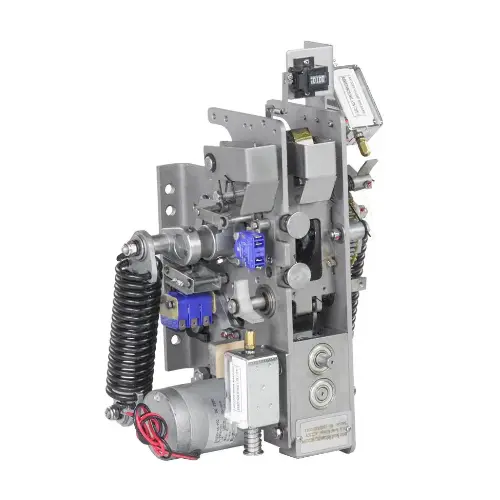

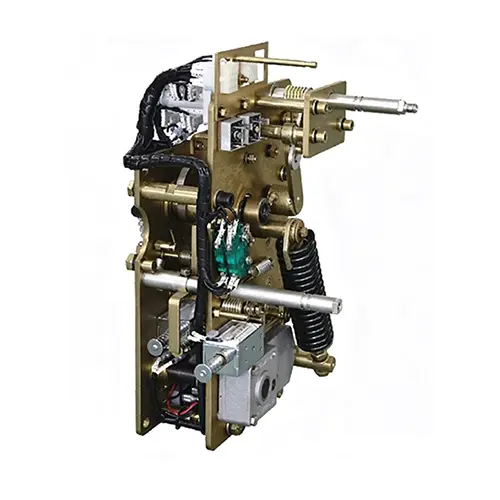

Основний принцип механізму заряджання пружини вакуумного автоматичного вимикача полягає в накопиченні, утриманні та відпусканні енергії пружини для швидкого та надійного перемикання.
Зберігання енергії: двигун стискає/розтягує замикаючу пружину за допомогою шестерень і кулачків, перетворюючи електроенергію в пружний потенціал; кінцеві вимикачі зупиняють двигун після повної зарядки.
Збереження енергії: собачки/храповики фіксують пружину в режимі очікування, готову до активації.
Вивільнення енергії: за командою замок звільняється, а енергія пружини змушує контакти замикатися (ланцюг підключення) або розмикатися (гасити дугу та відключати живлення).
| Параметри | одиниці | Технічні параметри |
| Закриваюча вихідна енергія | J | 85-120 |
| Механізм закриття і відкриття кута виходу | o | 42-46 |
| Логарифм контакту допоміжного вимикача | 一 | 6K6B |
| Логарифм контакту перемикача ходу | 一 | 2K2B |
| Час зарядки двигуна | S | <10 |
| Обробляється заряджений момент | Н ·м | <20 |
| Потужність двигуна | W | 40 (AC/DC 220V/110V) |
| Опір замикаючого електричного магніту (DC) | Ω | 130(220В)/33(110В) |
| Опір замикаючого електричного магніту (AC) | Ω | 56(220В)/10,3(110В) |
| Опір відкриття електричного магніту (DC) | Ω | 105(220В)/33(110В) |
| Опір відкриття електричного магніту (AC) | Ω | 39(220В)/10,3(110В) |
| Витривалість механізму | ц | 10000 |
1. Швидко та надійно: накопичення енергії, що керується двигуном, завершується за <10 с, з миттєвим вивільненням енергії, що забезпечує точне швидке перемикання (час відкриття <30 мс).
2. Подвійна робота: підтримує як електричне, так і ручне накопичення/запуск енергії, гарантуючи роботу навіть у разі відключення електроенергії.
3. Довгий термін служби: міцна механічна структура забезпечує до 10 000+ операцій зі стабільною роботою в умовах короткого замикання.
4. Безпечний і стабільний: механізми блокування запобігають випадковому вивільненню, а скоординоване механічно-електричне керування забезпечує нульову неправильну роботу.
5. Низьке обслуговування: Модульна конструкція спрощує заміну деталей, скорочуючи час простою та експлуатаційні витрати.
● Перед установкою перевірте зовнішній вигляд і деталі на наявність пошкоджень, а також переконайтеся, що модель і параметри узгоджуються.
● Надійно встановіть механізм на корпусі вимикача відповідно до складального креслення, забезпечивши концентричність і щільне з’єднання.
● Правильно відрегулюйте шатун, хід і кінцеве положення, щоб гарантувати стабільну та гнучку роботу.
● Правильно підключіть схему керування та перевірте ручне накопичення енергії, накопичення електроенергії, закривання та відкривання по черзі.
● Регулярно перевіряйте кріплення, щоб запобігти ослабленню, і тримайте механізм чистим і сухим.
● Періодично змащуйте обертові та тертьові частини, щоб забезпечити безперебійну роботу.
● Перевірте стан пружин, котушок, допоміжних перемикачів і проводки на предмет ненормального нагрівання або пошкодження.
● Періодично перевіряйте дію, щоб забезпечити надійне відкриття та закриття.
● Вчасно замінюйте зношені деталі та зберігайте повну документацію про технічне обслуговування.
● Надається безкоштовне онлайн-навчання/навчання на місці, яке охоплює такі аспекти, як встановлення та введення в експлуатацію, щоденне технічне обслуговування та діагностика несправностей, допомагаючи команді з експлуатації та технічного обслуговування клієнта швидко набути навичок експлуатації.
● Протягом 12 місяців із дати приймання та кваліфікації обладнання на місці. Протягом гарантійного періоду для заміни та ремонту будуть надані основні компоненти, які не пошкоджені людським фактором (такі як двигун накопичувача енергії, котушка закриття та розмикання, пружина, допоміжний перемикач тощо).
