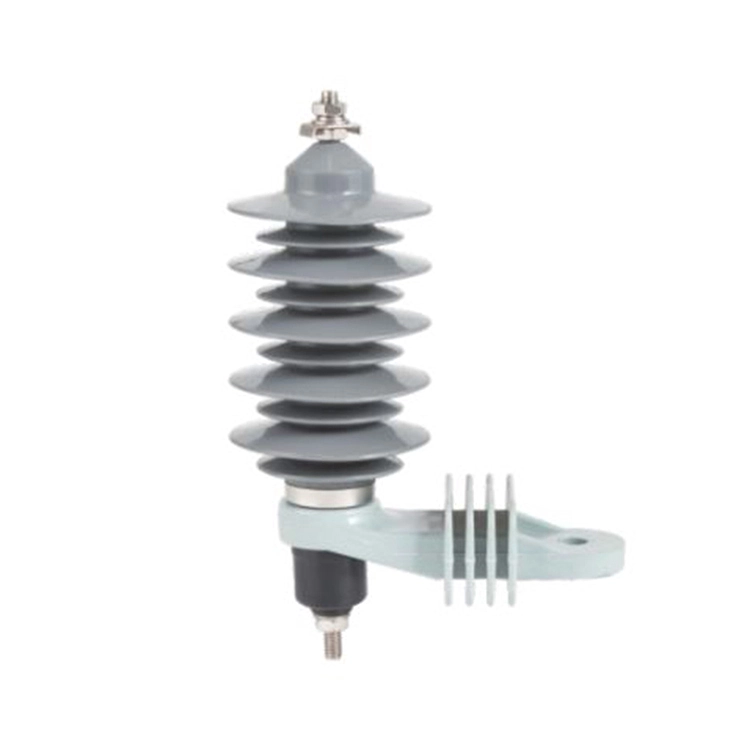

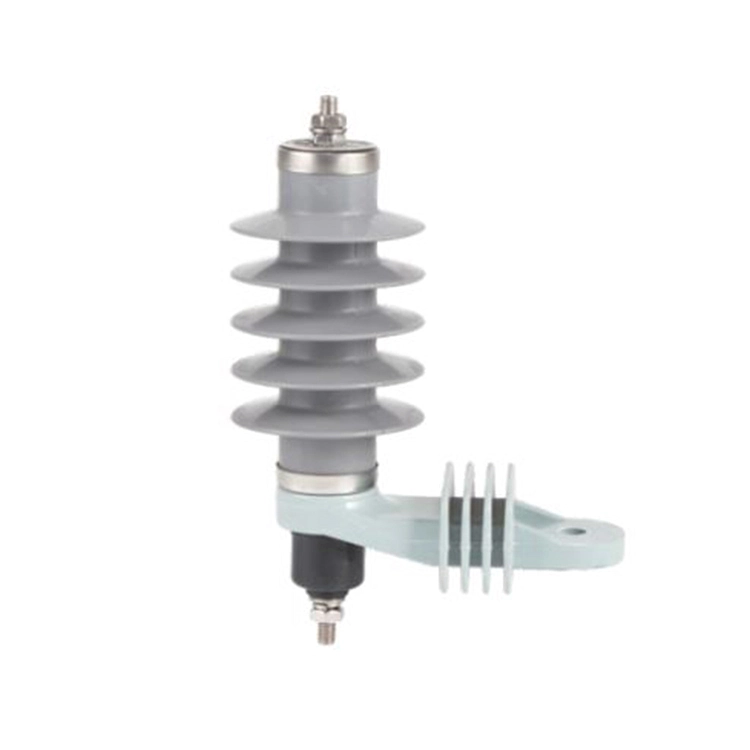

Розрядник грозового перенапруги підстанції 11 кВ 1 фаза - це пристрій захисту від перенапруги, який використовується в електромережі змінного струму 11 кВ. Це може підвищити стабільність живлення для розподільних трансформаторів і електричних панелей. Освітлення підстанції 3 шт. 11кВрозрядник перенапругпризначений для одного набору цільового пристрою захисту на кожну три фазу. Переваги однофазного грозозахисту підстанції змінного струму 11 кВ полягають у наступному:
1. Він може ефективно захистити трансформатори, розподільні пристрої та кабелі на підстанціях від пошкоджень, спричинених ударами блискавки.
2. Використання технології варисторів ZnO для забезпечення чудових нелінійних характеристик, швидкого часу відгуку та низької залишкової напруги.
3. Здатний витримувати багаторазові удари блискавки та удари з високим коефіцієнтом безпеки.
4. Тривалий термін служби та зниження експлуатаційних витрат.
5. Прийняти порцелянову оболонку або оболонку з силіконової гуми, хорошу гідрофобність, стійкість до забруднення та стійкість до УФ-променів.
6. Широке застосування, підходить для розподільних станцій, фабрик тощо.
Для розрядника перенапруг на підстанції від 3 до 35 кВ:
|
Режим |
нас |
ур |
Uc |
U1mA |
проти |
ВЛ |
Vsw |
LD (2 мс) |
HC (4/10 мкс) |
|
|
кВ (середньоквадратичне значення) |
≮кВ |
≯кВ |
A |
кА |
||||
|
YH5WZ-5/15 |
3 |
5 |
4.0 |
7.5 |
15.5 |
13.5 |
12.8 |
150 |
65 |
|
YH5WZ-10/30 |
6 |
10 |
8.0 |
14.4 |
31.0 |
30 |
27 |
150 |
65 |
|
YH5WZ-17/50 |
10 |
17 |
13.6 |
24 |
51.5 |
50 |
45 |
150 |
65 |
|
YH5WZ-26/66 |
20 |
26 |
20.8 |
37 |
76 |
66 |
56 |
150 |
100 |
|
YH5WZ-51/134 |
35 |
51 |
40.8 |
73 |
154 |
134 |
114 |
250 |
100 |
|
YH5WZ-54/134 |
35 |
54 |
43.2 |
77 |
154 |
134 |
114 |
250 |
100 |
| нас | Номінальна напруга системи |
| ур | Номінальна напруга розрядника |
| Uc | Безперервна робоча напруга |
| U1mA | Опорна напруга постійного струму при 1 мА |
| проти | Залишкова напруга різкого імпульсу струму; |
| ВЛ | Залишкова напруга грозового імпульсу |
| Vsw | Залишкова напруга комутаційного імпульсу |
| LD | Витримує тривалий імпульс струму |
| HC | Витривалість імпульсу високого струму |
З: Який очікуваний термін служби 1-фазного розрядника грозових перенапруг підстанції 11 кВ?
Відповідь: Очікуваний термін служби однофазних розрядників перенапруг на підстанції 11 кВ становить від 10 до 20 років, залежно від умов навколишнього середовища та методів обслуговування.
Питання: Як часто слід перевіряти однофазні розрядники перенапруг на підстанції 11 кВ?
A: Рекомендується перевіряти їх один раз на рік або частіше в середовищах високого ризику, таких як прибережні райони або сильно забруднені райони.
З: Які процедури технічного обслуговування необхідні для 1-фазного розрядника грозових перенапруг підстанції 11 кВ?
A: Візуальний огляд кожні 6-12 місяців, щоб перевірити наявність пошкоджень або забруднення. Перевірка опору заземлення та моніторинг журналу лічильника перенапруг. 3. Щорічне електричне тестування та оцінка після удару блискавки.
