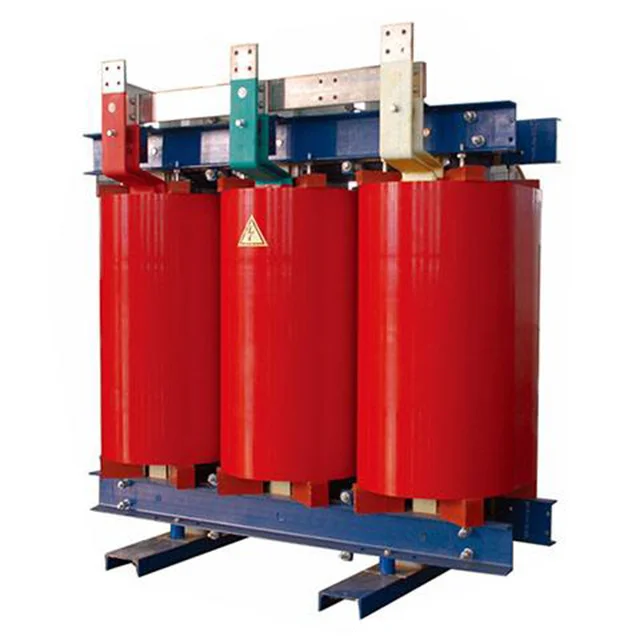

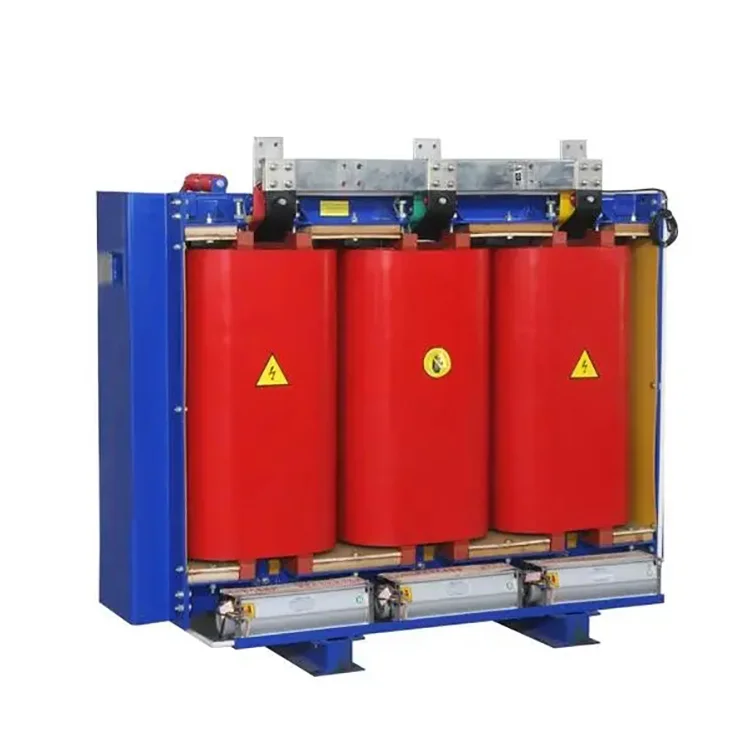

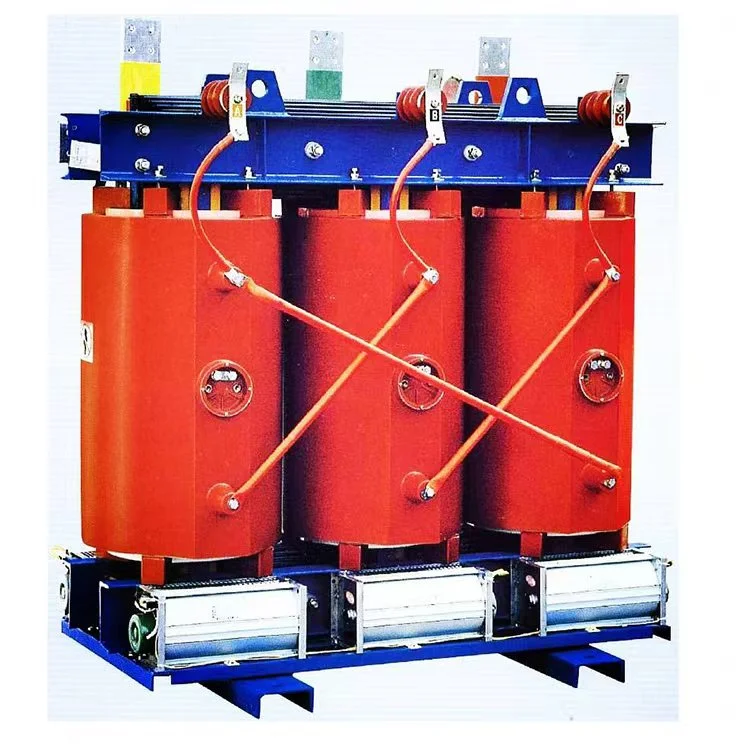

Силові трансформатори сухого типу 2500ква 20кВ Dyn11

Силові трансформатори сухого типу 2500 кВА 20 кВ dyn11 зазвичай використовуються в місцях з високими вимогами до продуктивності, такими як протипожежний захист і запобігання вибуху, завдяки їхнім перевагам, включаючи міцну здатність витримувати коротке замикання, низьке навантаження на обслуговування, високу ефективність роботи, компактні розміри та низький рівень шуму.
Стабільний, вогнестійкий та зменшує забруднення, може працювати безпосередньо в точках навантаження. Удосконалена домашня технологія, висока механічна міцність, стійкість до короткого замикання, низький частковий розряд, хороша термічна стабільність, висока надійність і тривалий термін служби.
Низькі втрати, низький рівень шуму, значний ефект енергозбереження та необслуговування. Хороші характеристики розсіювання тепла та сильна здатність до перевантаження. Ємність можна збільшити, якщо застосувати примусове повітряне охолодження.
Відмінна вологостійкість. Підходить для експлуатації в умовах високої вологості та інших агресивних середовищах.
Силові трансформатори сухого типу 2500 кВА 20 кВ dyn11 можуть бути оснащені комплексною системою визначення температури та захисту. Інтелектуальна сигнальна система контролю температури забезпечує автоматичне визначення та циклічне відображення робочої температури кожної з трьох фазних обмоток, автоматичний запуск/зупинку вентиляторів, а також функції тривоги та відключення.
Компактний розмір, мала вага, невелика площа та низька вартість установки.

Щоденні процедури експлуатації, перевірки та технічного обслуговування сухих силових трансформаторів 2500 кВА 20 кВ dyn11

Передопераційна перевірка:

Переконайтеся, що середовище навколо трансформатора сухе та вільне від сміття, яке може перешкоджати циркуляції повітря.

Переконайтеся, що з'єднувальні болти трансформатора затягнуті і перевірте надійність заземлення.

Огляньте корпус трансформатора на наявність пошкоджень або корозії.

Перевірте, чи прилади, світлові індикатори та реле працюють належним чином.

Аналіз та усунення несправностей під час роботи:

Регулярно контролюйте температуру трансформатора, щоб переконатися, що він працює в межах нормального діапазону.



Контролюйте струм і напругу трансформатора, щоб виявити будь-які аномалії.

Звертайте увагу на зміни температури навколишнього середовища, щоб уникнути перегріву.

Періодично перевіряйте опір ізоляції трансформатора, щоб переконатися в хороших характеристиках ізоляції.

У разі виявлення будь-яких ненормальних умов (таких як незвичний шум, вібрація, запах тощо) негайно вимкніть трансформатор для перевірки.



Регулярне технічне обслуговування:

Регулярно очищайте корпус трансформатора, щоб забезпечити хорошу вентиляцію.

Видаліть бруд і сміття з ізоляційних матеріалів.

Перевірте та замініть застарілі, пошкоджені або сильно зношені ізоляційні матеріали.

Регулярно перевіряйте опір ізоляції, щоб визначити, чи нормальний стан ізоляції.



Перевірте вентилятори охолодження та радіатори, щоб переконатися, що система розсіювання тепла працює належним чином.

Ведіть регулярні записи та звіти з технічного обслуговування, документуючи діяльність з технічного обслуговування та виявлені проблеми.

Параметри продукту:

Ім'я	Силові трансформатори сухого типу 2500ква 20кВ дин11
Номінальна місткість	2500ква
Первинна напруга	20KV
Вторинна напруга	0,4 0,415 кВ
Ізоляційний матеріал	Лита смола
Векторна група	Dyn11 Yyn0
Втрата без навантаження (P0)	На основі вимог замовника
Втрата навантаження (Pk) при 120°C	На основі вимог замовника
Напруга імпедансу (Великобританія)	8%
Клас ізоляції	КЛАС F або H
Спосіб охолодження	ОНАФ ОНАФ
Частковий розряд	Менше 10 шт
