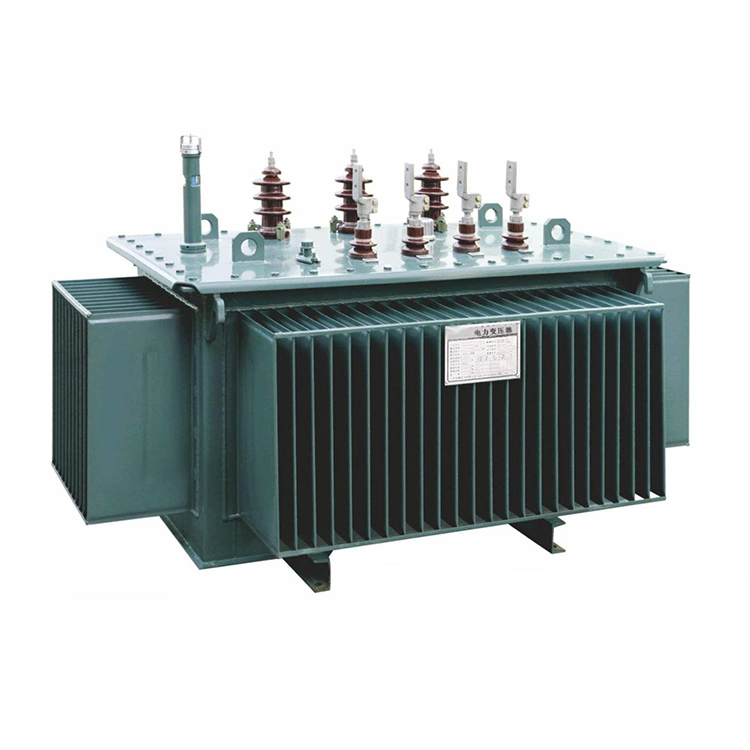

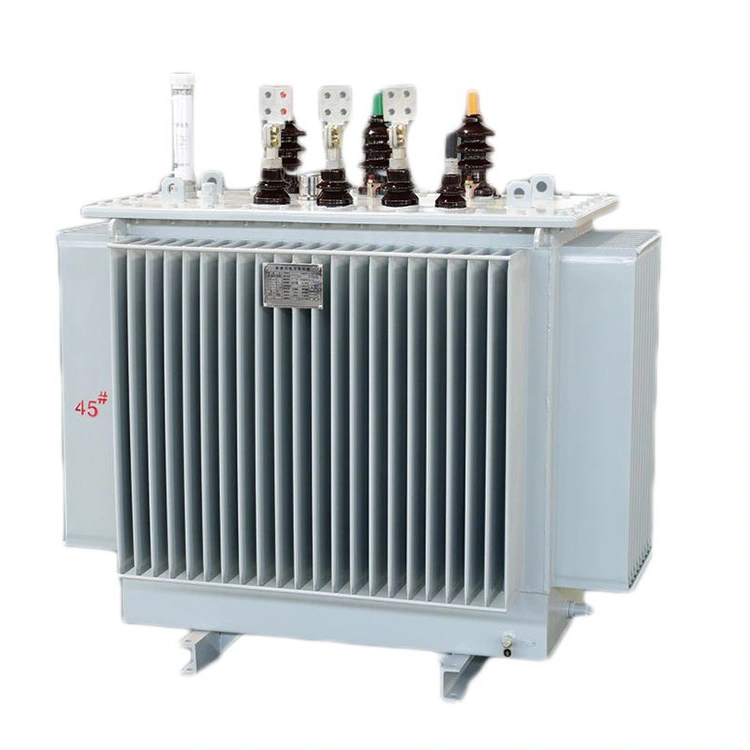

400v до 11kv Step Up Pole Transformer 500kva

Корпус підвищувального полюсного трансформатора 400 В до 11 кВ 500 кВА виготовлений з високоякісної холоднокатаної сталі або нержавіючої сталі. Ключові частини автоматично зварюються сучасним обладнанням, а потім перевіряються лазерною технологією, щоб забезпечити щільне зварювання та усунути ризик витоку масла. Після суворої обробки гарячим цинкуванням покриття має високу стійкість до корозії та може ефективно захищати від ерозії вітру та дощу, соляного туману та промислового забруднення. Його повністю герметична конструкція повністю ізолює серцевину полюсного трансформатора 500 кВА 400 В до 11 кВ від зовнішнього повітря. Це не тільки дозволяє працювати без обслуговування, але й значно сповільнює старіння ізоляційних матеріалів.

Завдяки використанню мідної фольги для намотування обмоток низької напруги та високоточної структури з ламінованого залізного сердечника котушки підвищувального полюсного трансформатора від 500 кВ до 400 В до 11 кВ розроблені як надзвичайно міцні, здатні ефективно протистояти величезним радіальним і осьовим електродинамічним силам, що виникають під час коротких замикань, таким чином гарантуючи, що котушки не деформуються та не пошкоджуються. Цей підвищувальний полюсний трансформатор від 500 кВ до 400 В до 11 кВ проходить суворі випробування на коротке замикання відповідно до міжнародних стандартів, таких як IEEE. Ми можемо надати відповідні звіти про випробування, щоб продемонструвати працездатність нашого продукту в екстремальних умовах.

Технічний параметр:

Q: Під час підвищення джерела живлення низької напруги 400 В до 11 кВ для підключення до мережі або передачі на великі відстані вибирається полюсний трансформатор 400 В до 11 кВ 500 кВ. Які технічні фактори необхідно враховувати, включаючи діапазон регулювання напруги, групу з’єднання, напругу повного опору, рівень ізоляції?

В: Для полюсного підвищувального трансформатора 400 В до 11 кВ 500 кВА ключові технічні фактори такі: Рекомендований діапазон регулювання напруги – це регулювання напруги без навантаження ±2×2,5% на стороні високої напруги для компенсації коливань напруги на стороні низької напруги. Групу підключення слід вибрати як Dyn11, використовуючи обмотку трикутник для придушення гармонік і обмотку зірку для забезпечення заземлення нейтральної точки. Стандарт напруги імпедансу становить 4%, що може збалансувати падіння напруги та струм пошкодження. З точки зору рівня ізоляції, сторона високої напруги повинна відповідати 35 кВ для нормальної частоти та 75 кВ для імпульсу блискавки. Шлях витоку на відкритому повітрі має становити не менше 275 мм, щоб забезпечити безпечну роботу в забрудненому середовищі та середовищі удару блискавки.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
