480 В 400 А 3-фазний вимикач

Wenzhou XiFa Electric Power Equipment Co., Ltd є експертною фабрикою з виробництва 3-фазного вимикача 480 В 400 А. Щоб гарантувати короткий час виконання без затримок, компанія Wenzhou XiFa Electric Power Equipment Co., Ltd має запас 3-фазного вимикача на 400 ампер на зберіганні. Великі обсяги замовлень готуються від 7 до 15 робочих днів з моменту оформлення замовлення. Тим часом Wenzhou XiFa Electric Power Equipment Co., Ltd може налаштувати 3-фазний вимикач на 400 ампер відповідно до вимог клієнтів, таких як рівень напруги, середовище використання тощо.

Надіслати запит

Опис продукту

3-фазний вимикач 480 В 400 ампер повинен передавати трифазний номінальний струм змінного струму 400 ампер у положенні замикання. Він має просту та компактну структуру, яка широко застосовується в компактних підстанціях та електричних панелях. Головною особливістю 3-фазного роз’єднувача 480 В 400 А є відсутність можливості гасіння дуги та робота без навантаження.

3-фазний вимикач 480 В 400 А забезпечує видиме та надійне відключення, щоб забезпечити захист оператора під час технічного обслуговування. Функція 3-фазного роз’єднувача 480 В 400 А полягає в відключенні струму в середовищі без навантаження. Тобто 3-фазний вимикач 480 В 400 А повинен замикатися перед автоматичним вимикачем і спрацьовувати після автоматичного вимикача в системі розподілу електроенергії.

480v 400 Amp 3 Phase Disconnect Switch

Параметр виробництва:

l-й (A)	125А	160А	200А	250А	315A	400А	500А	630A	1000А	1250A	1600A	2000А	2500А	3150A	4000А
Ui(V)	750	750	750	750	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000	1000
Діелектрична міцність (В)	5000	5000	5000	5000	8000	8000	8000	8000	10000	10000	10000	10000	10000	10000	10000
Uimp (KV)	8	8	8	8	12	12	12	12	12	12	12	12	12	12	12
Робочий струм le (A)
400 В AC21B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	3150	4000
400В AC22B	125	160	200	250	315	400	500	630	1000	1250	1600	2000	2500	2500	2500
400В AC23B	125	160	200	250	315	340	425	500	800	1000	1250	1250	1250	1250	1250
750 В AC21B	125	160	160	200	315	400	400	500	1000	1000	1600	2000	2500	3150	4000
750В AC22B	125	160	160	160	315	315	315	315	800	800	800	2000	2000	2000	2000
750 В AC23B	80	80	100	125	125	125	125	125	400	400	500	1000	1000	1000	1000
220 В DC21	125	160	200	250	315	400	500	630
220 В DC22	125	160	200	250	315	400	400	500
220 В DC23	125	125	160	200
440 В DC21	100	125	160	200	315	400	400	500
440 В постійного струму 22	100	125	160	200	315	400	400	500
440 В постійного струму 23	100	125	160	200
Потужність двигуна (кВт)
400В	63	80	100	132	160	220	280	315	560	560	560	710	710	710	710
750В	75	75	90	110	185	185	185	185	475	475	475	750	750	750	750
lcw (KA Rms, 0,1S/1,0S)	20/10	20/10	30/12	30/12	45/20	45/20	50/25	50/25	90/50	90/50	90/50	90/50	90/50	90/50	90/50
Вмикаюча та відключаюча здатність
lcn (A Rms) AC23B 400 В	1250	1250	2000	2000	3150	4000	4000	4000	10000	10000	10000	10000	10000	10000	10000
lcm (A Rms) AC23B 400 В	1000	1000	1600	1600	2500	3200	3200	3200	8000	8000	8000	8000	8000	8000	8000
lcm (пікове значення KA)	12	12	17	17	30	30	40	40	70	70	70	70	70	70	70
Механічний ресурс (разів)	10000	10000	10000	10000	5500	5500	5500	5500	4000	4000	3000	2500	2500	2500	2500
Електричний термін служби (рази)
Ue=660 В Номінальний струм le
COS∮=0,95 AC21B	1500	1500	1500	1500	750	750	750	750	600	600	450	400	400	350	350
COS∮=0,65 AC22B	1000	1000	1000	1000	500	500	500	500	400	400	300	200	200	200	200
COS∮=0,35 AC23B	500	500	500	500	250	250	250	250	200	200	150	100	100	100	100
Вага (кг)
3 полюса	1	1	2	2	3.5	3.5	4	4	10.5	10.5	16	31	31	42	90
4 полюси	1.5	1.5	2.5	2.5	4	4	4.5	4.5	13	13	20	40	40	49	102
Робочий крутний момент (Нм)	6.5	6.5	10	10	14.5	14.5	14.5	14.5	27	27	27	60	60	60	110

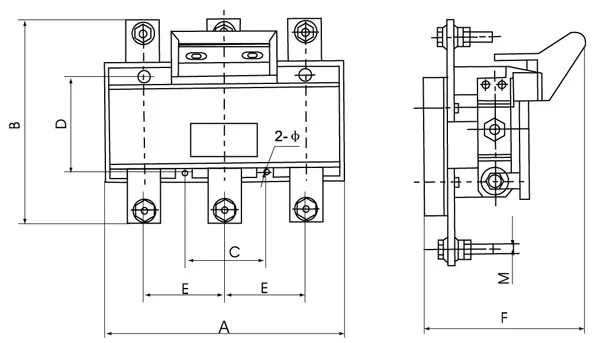

Тип переднього кільця

Номінальний струм（A）	Розмір рами (мм)					Розмір інсталяції (мм)
Номінальний струм（A）	A	B	E	F	M	C	D	φ
200	190	170	70	155	M8	70	140	φ7
400	220	220	80	170	M12	80	190	φ7
630	270	300	100	170	M16	100	140	φ9
1000	320	320	120	195	2-М12	120	140	φ10
1600	360	360	130	215	4-М12	130	140	φ11

480v 400 Amp 3 Phase Disconnect Switch

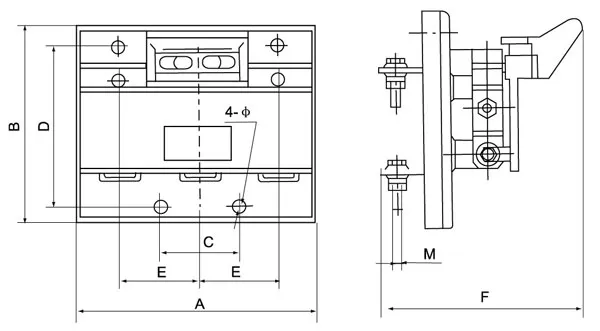

Рідкісний тип Wring

Номінальний струм（A）	Розмір рами (мм)					Розмір інсталяції (мм)
Номінальний струм（A）	A	B	E	F	M	C	D	φ
200	190	170	70	205	M8	70	160	φ7
400	220	220	80	220	M12	80	190	φ7
630	270	300	100	220	M16	100	220	φ9
1000	340	310	120	300	2-М12	120	260	φ10
1600	380	340	130	300	4-М12	130	300	φ11

Виробництво FAQ:

З: Яке основне призначення 3-фазного роз’єднувача 480 В 400 А?

A: 3-фазний вимикач 480 В 400 А забезпечує безпечний спосіб відключення живлення перед обслуговуванням електричного обладнання. При напрузі 480 вольт і 400 ампер цей тип перемикача зазвичай використовується в комерційних і промислових цілях для відключення живлення двигунів, систем опалення, вентиляції та кондиціонування, машин або розподільних панелей.

З: Як дізнатися, чи 400 ампер є правильним показником для моєї програми?

A: Ви повинні вибрати розмір комутатора на основі максимального струму, який вимагає ваша система. Перемикач на 400 А підходить, якщо підключене навантаження або панель розраховані на струм до 400 ампер. Перед вибором завжди перевіряйте вимоги щодо постійного робочого струму та номінального значення короткого замикання.

З: Яка різниця між плавкими та неплавкими роз’єднувачами?

A: Плавкий: містить запобіжники для захисту від перевантаження по струму. Це забезпечує як засіб відключення, так і захист ланцюга.

Неплавкий: лише ізолює живлення, але не забезпечує захист. Вибирайте плавкі, якщо вам потрібен вбудований захист; неплавкий, якщо захист уже обробляється вищестоящими вимикачами.

Гарячі теги: Виробник роз’єднувача, 3-фазний електричний вимикач на 400 А
