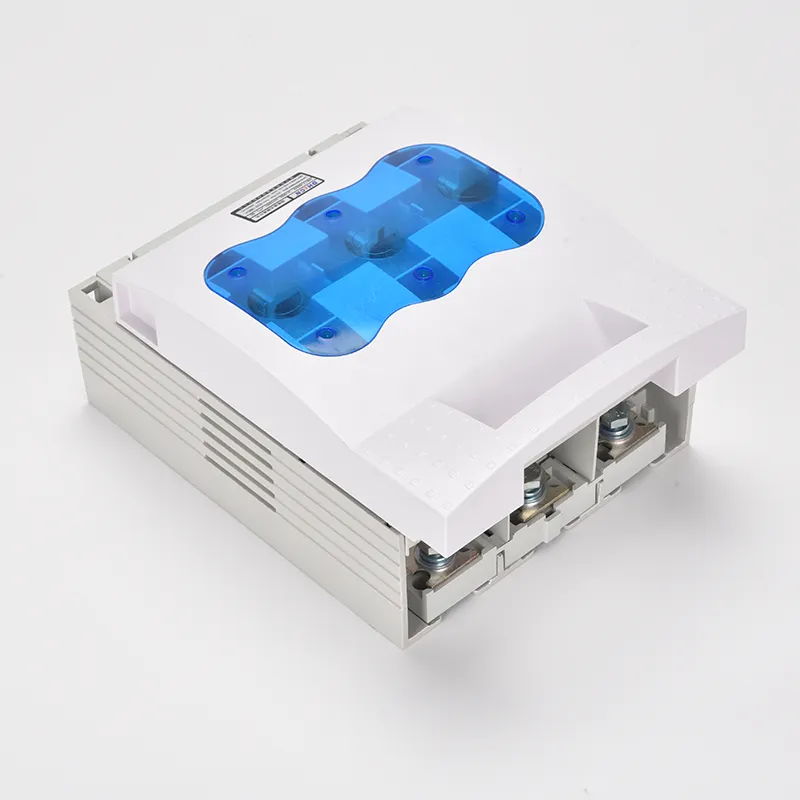

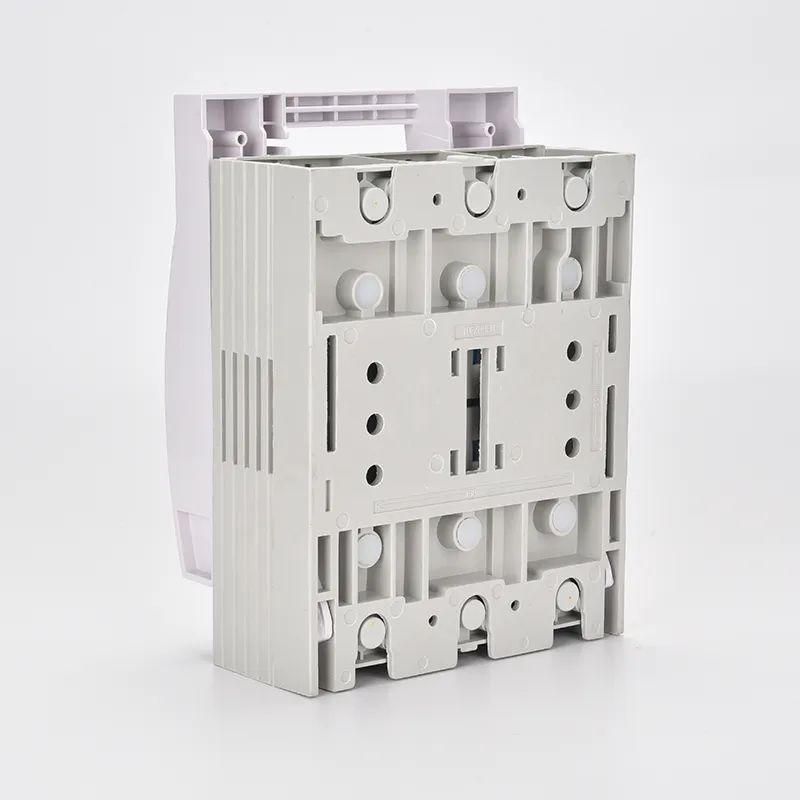

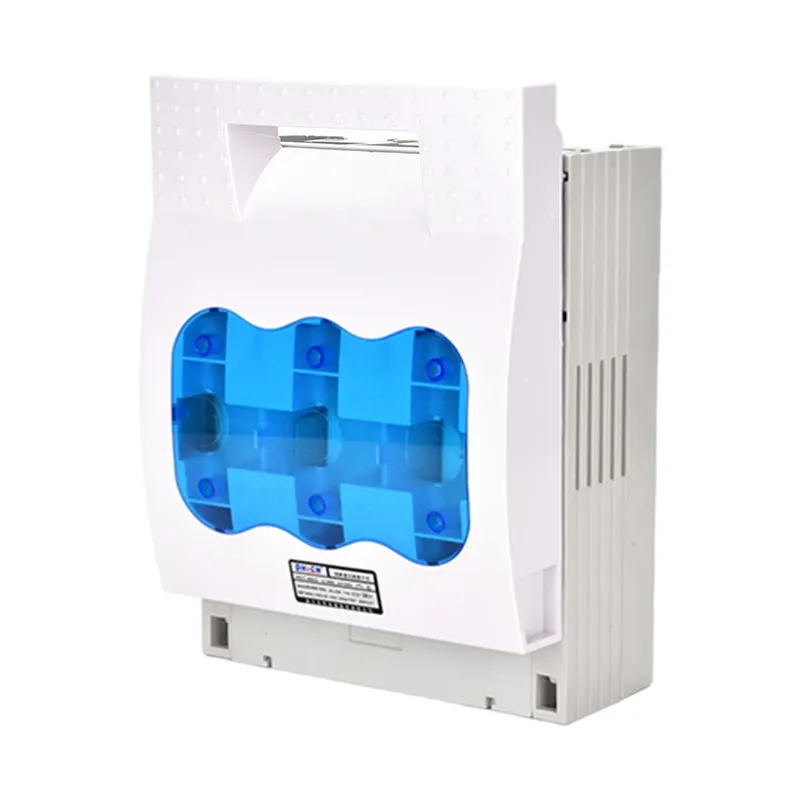

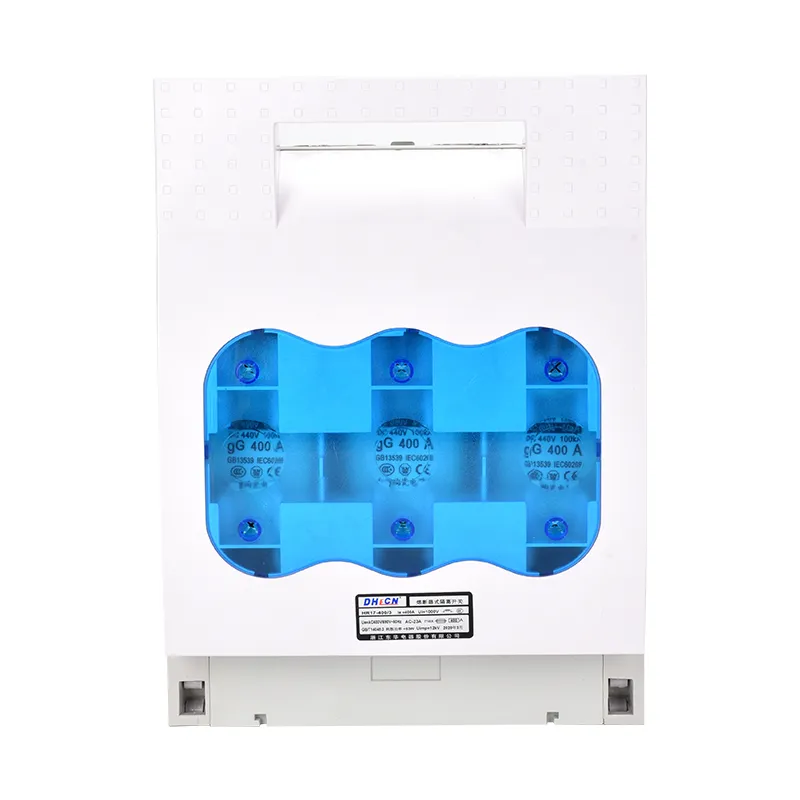

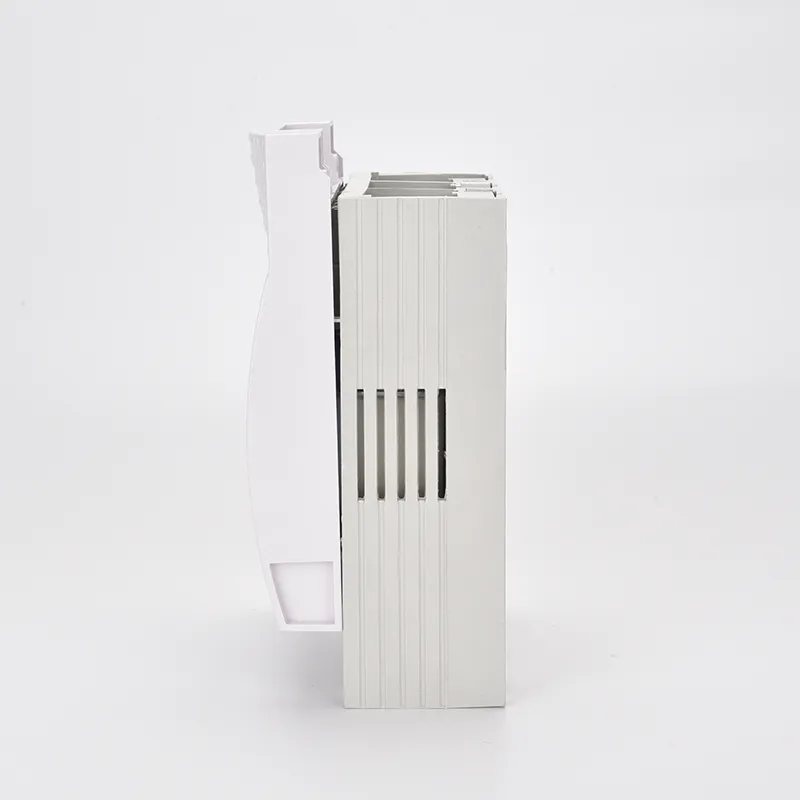

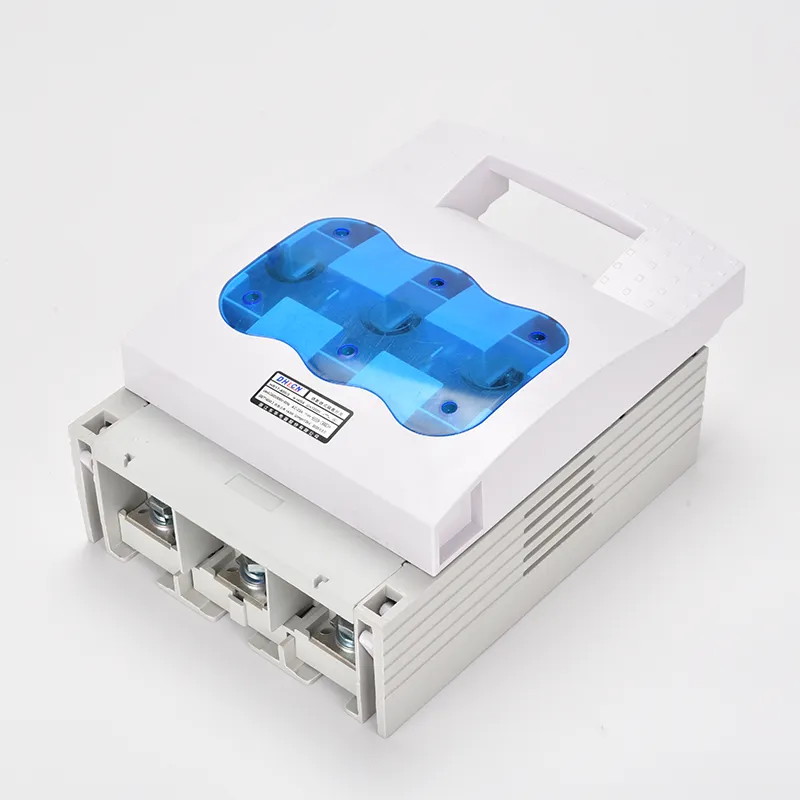

Електричний роз’єднувач із запобіжником низької напруги, також відомий як ізолятор типу запобіжника, вміло поєднує функції вимикача та запобіжника, що робить його критичним компонентом у розподільчих панелях низької напруги. Його запобіжник призначений для швидкого переривання струмів пошкодження, забезпечуючи безпеку ланцюга, тоді як рубильник спеціально призначений для операцій перемикання без навантаження та не може переривати струми під напругою під час нормальної роботи. Ця унікальна комбінація позиціонує вимикач з плавким запобіжником як надійний охоронець захисту ланцюга.

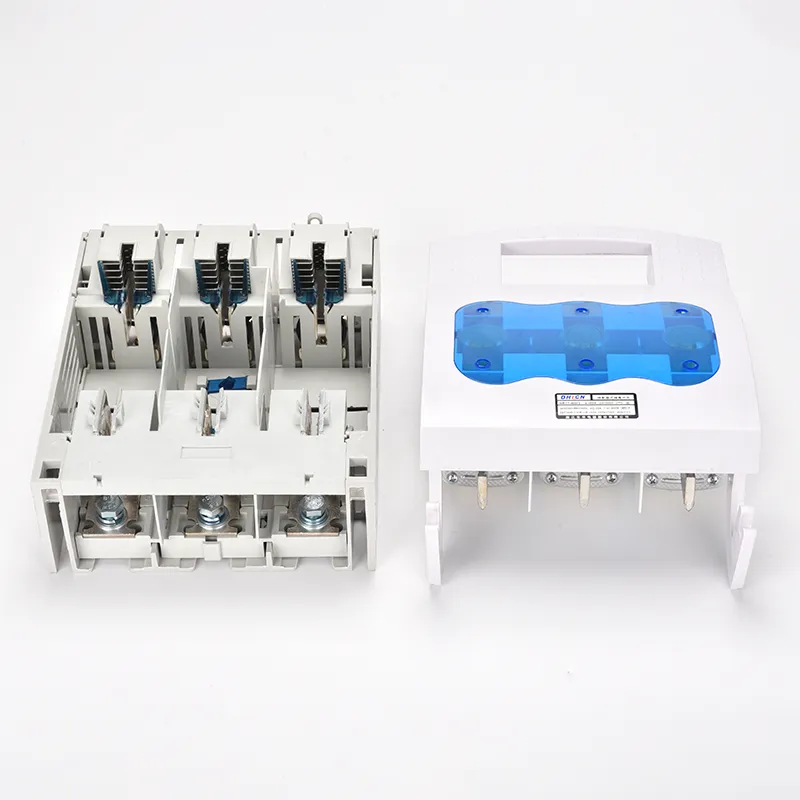

Коли вимикач замкнутий, ножовий механізм через добре розроблену систему з’єднань забезпечує міцний контакт між запобіжником і шиною, що забезпечує безперебійний потік струму. І навпаки, коли потрібне від’єднання, той самий простий механізм безпечно відокремлює запобіжник від шини під напругою, забезпечуючи швидке розрив ланцюга. Ця точна механічна конструкція дозволяє роз’єднувачу з плавким запобіжником працювати плавно та надійно під час зміни станів ланцюга.
| Тип запобіжника | 0 | 1 | 2 | 3 | ||||||||
| Частота | 50 Гц | 50 Гц | 50 Гц | 50 Гц | ||||||||
| Ue (V) | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 | 690 | 500 | 400 |
| Ui (V) | 800 | 800 | 800 | 800 | ||||||||
| В (A) | 160 | 250 | 400 | 630 | ||||||||
| І-й (А) | 160 | 250 | 400 | 630 | ||||||||
| Утилізація | AC-21B (690В) | AC-21B (690В) | AC-21B (690В) | AC-21B (690В) | ||||||||
| AC-22B (500В) | AC-22B (500В) | AC-22B (500В) | AC-22B (500В) | |||||||||
| AC-23B (400В) | AC-23B (400В) | AC-23B (400В) | AC-23B (400В) | |||||||||
| Робоча ємність | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 160 А | 420 В, 250 А | 420 В, 400 А | 420 В, 6300 А | |||||||||
| Розривна здатність | 725 В, 240 А | 725 В, 375 А | 725 В, 600 А | 725 В, 945 А | ||||||||
| 525 В, 480 А | 525 В, 750 А | 525 В, 1200 А | 525 В, 1890 А | |||||||||
| 420 В, 1280 А | 420 В, 2000 А | 420 В, 3200 А | 420 В, 5040 А | |||||||||
| ICS (кА) | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 | 50 | 100 | 100 |
| Втрата потужності запобіжника (Вт) | 12 | 23 | 34 | 48 | ||||||||
| І-й (А) | Тип запобіжника | Вхід запобіжника （A） |
| 160 | 0 | 4、6、10、16、20、25、32、35、40、50、63、80、100、125、160 |
| 250 | 1 | 80、100、125、160、200、224、250 |
| 400 | 2 | 125、160、200、224、250、300、315、355、400 |
| 630 | 3 | 315、355、400、425、500、630 |
| Тип | A | B | C | D | E | F |
| HR17-160 | 106 | 200 | 97 | 60 | 200 | 87 |
| HR17-250 | 185 | 247 | 128 | 88 | 221 | 110 |
| HR17-400 | 210 | 290 | 145 | 97 | 268 | 125 |
| HR17-630 | 256 | 300 | 160 | 112 | 285 | 139 |
| HR17-800 | 256 | 300 | 160 | 112 | 285 | 139 |
| Номер режиму | Виглядний розмір (мм) | Монтажний розмір (мм) | ||||||
| A | B | C | D | a | b | фc | ||
| HR17-40 | 2P | 55 | 116 | 76 | 150 | 25 | - | ф6 |
| 3P | 76 | 116 | 76 | 150 | 42 | - | ф6 | |
| HR17-63 | 2P | 74 | 116 | 76 | 150 | 32 | - | ф6 |
| 3P | 105 | 116 | 76 | 150 | 62 | - | ф6 | |
| HR17-160 | 2P | 75 | 200 | 83 | 205 | 43 | 25 | ф7 |
| 3P | 106 | 200 | 83 | 205 | 66 | 25 | ф7 | |
| 4P | 138 | 200 | 83 | 205 | 100 | 25 | ф7 | |
| HR17-250 | 2P | 128 | 247 | 110 | 195 | 72 | 50 | ф11 |
| 3P | 185 | 247 | 110 | 195 | 114 | 50 | ф11 | |
| 4P | 242 | 247 | 110 | 195 | 172 | 50 | ф11 | |
| HR17-400 | 2P | 145 | 290 | 145 | 340 | 80 | 50 | ф11 |
| 3P | 210 | 290 | 145 | 340 | 130 | 50 | ф11 | |
| 4P | 276 | 290 | 145 | 340 | 195 | 50 | ф11 | |
| HR17-630 HR17-800 | 2P | 175 | 300 | 145 | 360 | 90 | 50 | ф11 |
| 3P | 256 | 300 | 145 | 360 | 162 | 50 | ф11 | |
| 4P | 340 | 300 | 145 | 360 | 243 | 50 | ф11 | |
З: Що таке електричний роз’єднувач низької напруги?
A: Електричний роз’єднувач із запобіжником низької напруги — це електричний пристрій, який поєднує захисну функцію запобіжника з можливістю перемикання вимикача. Він забезпечує надійну ізоляцію для технічного обслуговування та перериває струми пошкодження для захисту ланцюгів і обладнання.
Питання: Чи може електричний роз’єднувач низької напруги запобіжника відключити живий струм?
A: Ні. Рубильник у вимикачі з плавким запобіжником призначений для роботи лише тоді, коли в ланцюзі немає струму навантаження. Його ніколи не можна використовувати для переривання нормальних робочих струмів. Однак запобіжник спрацьовує автоматично за умов несправності.
Q: Які основні застосування електричного низьковольтного роз’єднувача запобіжників?
A: електричний роз’єднувач із запобіжниками низької напруги зазвичай використовується в розподільчих панелях низької напруги, центрах керування двигунами, системах HVAC та промисловому обладнанні. Вони забезпечують як безпечну ізоляцію, так і захист від надструму в цих системах.
