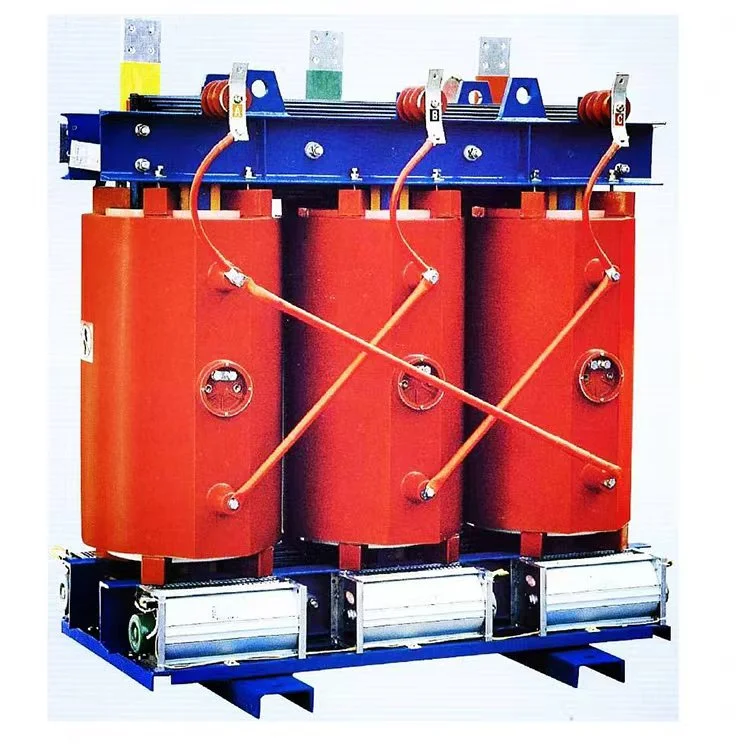

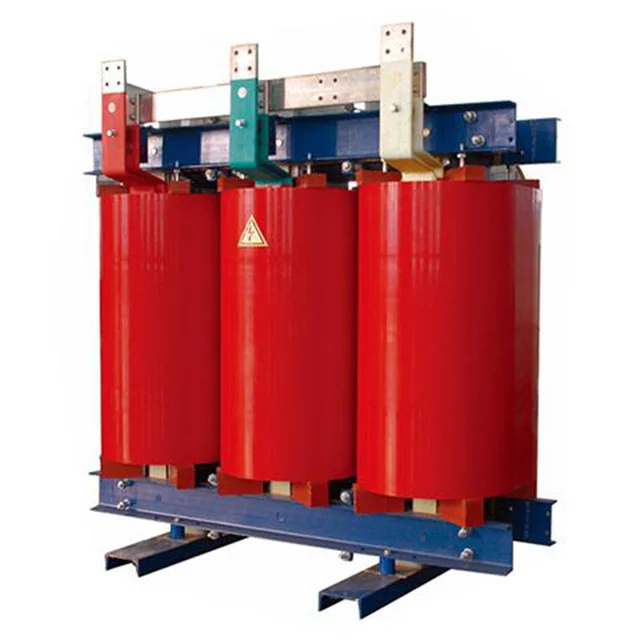

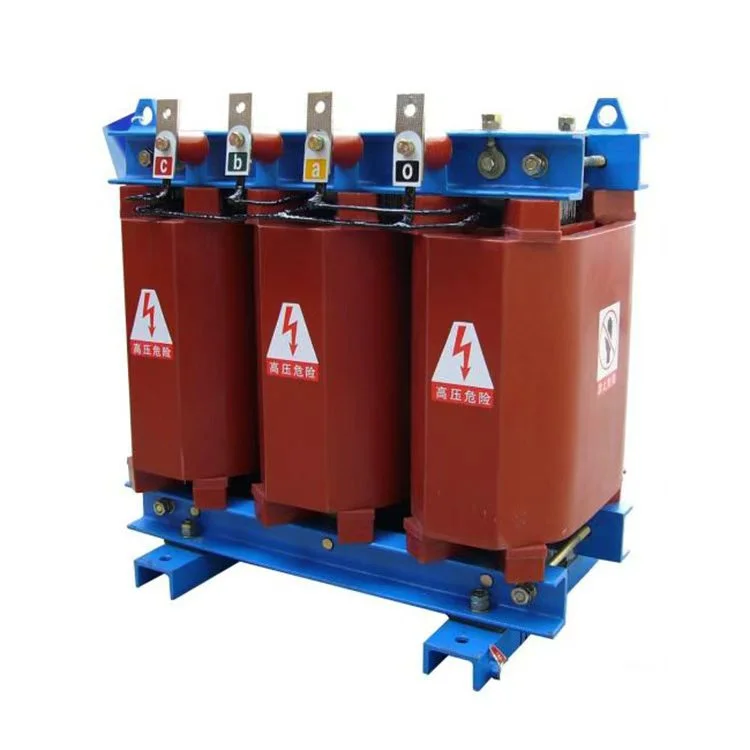

Розподільний трансформатор Nltc сухого типу 500ква 11кВ

На тлі зростаючого глобального попиту на електроенергію розподільні трансформатори nltc сухого типу 500 кВА 11 кВ широко використовуються в таких сферах, як сільські електромережі, промисловість, торгівля, нова енергетика та громадські об’єкти. Їх високу надійність підтверджено роботою в більш ніж 50 країнах і регіонах по всьому світу. Вони були продані в такі країни та регіони, як Танзанія, Зімбабве, Гана, Південна Африка, Кенія, Замбія та інші.

Структурні характеристики 500kva 11kv сухого типу nltc трансформатора розподілу:

Котушки: котушки намотані мідними провідниками, намотаними дротом або фольгою, армовані скловолокном і повністю залиті епоксидною смолою без наповнювачів за допомогою процесів вакуумної сушки та дегазації. Це забезпечує високу механічну міцність, надійну стійкість до короткого замикання та чудову стійкість до імпульсів.

Обмотки високої напруги: початкова та кінцева клеми, а також проміжні відводи закріплені мідними гайками. Така конструкція забезпечує гарну жорсткість, полегшує зміну крана, забезпечує акуратний і естетичний зовнішній вигляд.

Серцевина: Серцевина зібрана з використанням високоякісних холоднокатаних силіконових сталевих листів з орієнтованою зернистістю з багатоступеневими з’єднаннями внапуск під кутом 45 градусів. Поверхня розподільного трансформатора nltc сухого типу 500 кВА 11 кВ покрита шаром ізоляційної смоли, що забезпечує вологостійкість, запобігає корозії та зменшує шум.

Система затиску: між серцевиною, затискними пристосуваннями та котушками використовуються еластичні компоненти, щоб підтримувати котушки під постійним стисненням, тим самим зменшуючи рівень шуму.

Конструкція охолодження: розподільний трансформатор nltc сухого типу 500 кВА 11 кВ розрахований на природне охолодження (AN). Поздовжні вентиляційні канали попередньо сформовані всередині стінок змійовика повністю литих обмоток високої та низької напруги. Примусове повітряне охолодження Вентилятори охолодження обладнання AF можуть бути встановлені як опція. За допомогою примусового повітряного охолодження номінальна вихідна потужність може бути збільшена на 50%.40% для потужностей 500 кВА і нижче.

Моніторинг температури: Розподільний трансформатор nltc сухого типу 500 кВА 11 кВ оснащений контролером температури серії BWDK. Платинові датчики опору Pt100 розміщені в попередньо вбудованих отворах у верхній частині котушок низької напруги для моніторингу підвищення температури обмотки. Контролер автоматично запускає або зупиняє охолоджуючі вентилятори та забезпечує такі функції, як сигналізація про несправність, сигналізація про перегрівання та відключення від перегріву. Ці функції забезпечують надійний захист від перевантаження сухого трансформатора, тим самим підвищуючи безпеку його експлуатації.

Параметри продукту:

Виробниче обладнання

Напівфабрикат

Ступінь захисту IP21

Сердечник трансформатора

Обмотка трансформатора

Тестовий центр

Майстерня намотування
