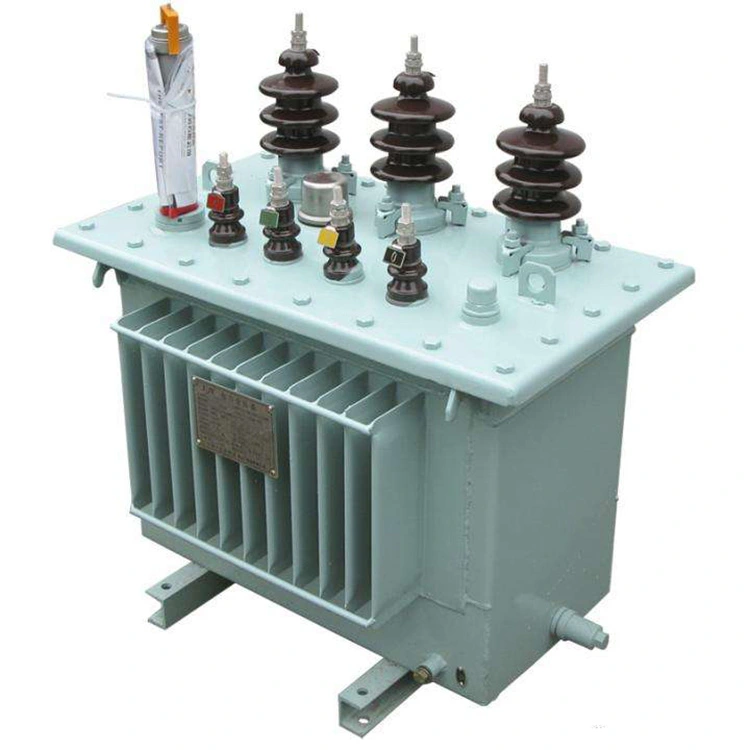

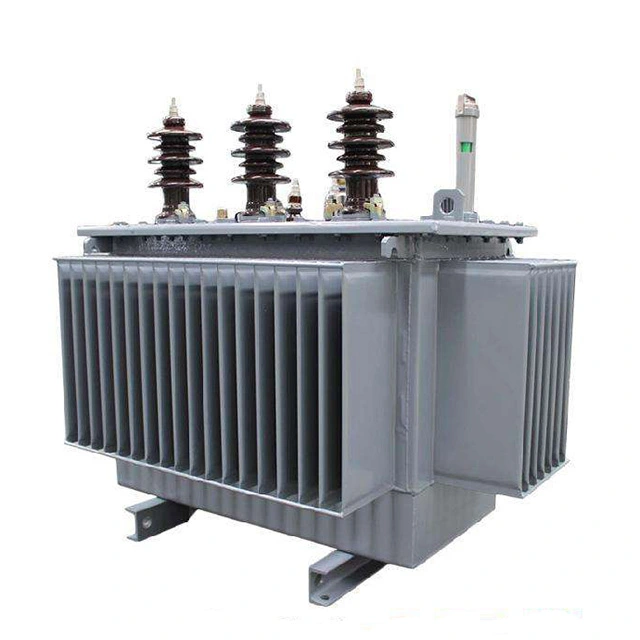

Електричний трансформатор потужністю 50 ква на стовпі

Електричний трансформатор потужністю 50 ква для монтажу на стовпі є незамінним пристроєм у системах розподілу електроенергії низької напруги. Його основні функції включають перетворення напруги, електричну ізоляцію та захист системи. Він широко використовується в промислових об'єктах, комерційних будівлях, житлових проектах та будівництві інфраструктури.

Електричний трансформатор потужністю 50 ква для монтажу на стовпі виготовляється з високоякісними сердечниками з кремнієвої сталі та мідними або алюмінієвими обмотками з високою провідністю. Він має компактну структуру, низькі втрати, низький рівень шуму та стабільну роботу, а також призначений для надійної роботи в різних умовах експлуатації.

Усі обмотки електричного трансформатора на стовпі потужністю 50 ква виготовляються з високоякісних матеріалів, що забезпечує чудову ізоляцію та стабільність конструкції. Обмотки низької напруги покриті кабельним папером навколо провідників, тоді як для обмоток високої напруги використовуються поліуретанові емальовані круглі мідні дроти. Міжшаровий клейовий папір міцно з’єднує котушки в єдине ціле, що забезпечує чудову ізоляцію. Ця професійна структура намотування ефективно запобігає деформації або пошкодженню котушок під час тривалої експлуатації та транспортування на далекі відстані, забезпечуючи тим самим стабільність і надійність загальної конструкції електричного трансформатора на стовпі 50 ква.

Технічний параметр:

З: У електричному трансформаторі 10 кВ/0,4 кВ 50 ква для монтажу на стовпі, порівняно з групою з’єднання Yyn0, які конкретні переваги має група з’єднання Dyn11 з точки зору рівня струму короткого замикання на вторинній стороні однофазного короткого замикання та здатності пригнічувати феромагнітний резонанс?

A: Імпеданс нульової послідовності з’єднання Dyn11 набагато нижчий, ніж у Yyn0, що значно збільшує однофазний струм замикання на землю, сприяючи швидкому та надійному виявленню та усуненню несправностей пристроєм захисту та знижуючи ризики ураження електричним струмом і пошкодження обладнання.

У той же час первинна обмотка трикутника електричного трансформатора потужністю 50 ква для монтажу на стовпі забезпечує замкнутий шлях для струму нульової послідовності, ефективно стримуючи дрейф нейтральної точки та запобігаючи сильній трифазній асиметрії напруги. Коли система відчуває феромагнітний резонанс, цей шлях може забезпечувати ефекти демпфування, що значно зменшує амплітуду та тривалість резонансу над напругою. Крім того, Dyn11 також може блокувати введення струму 3-ї гармоніки в електромережу вище за течією, уникаючи підсилення гармоній і перевантаження батареї конденсаторів, а також зменшуючи додаткове підвищення температури електричного трансформатора 10 кВ/0,4 кВ 50 ква, що монтується на стовпі, і швидкість старіння ізоляції.

Таким чином, для сценаріїв, коли електричні трансформатори потужністю 50 ква для монтажу на стовпі обслуговують зони з великою кількістю однофазних навантажень, нелінійних навантажень або довгих ліній електропередач у сільській місцевості, які схильні до резонансу, Dyn11 має значні переваги з точки зору безпеки, якості електроенергії та терміну служби обладнання.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
