Несправності сухого трансформатора 11kv 433v 2500kva scb10 можна розділити на внутрішні та зовнішні несправності. Внутрішні несправності стосуються несправностей, що виникають всередині корпусу резервуара, включаючи короткі замикання між фазами обмоток, міжвиткові короткі замикання в одній фазній обмотці, короткі замикання між обмоткою та сердечником, а також розриви ланцюгів відключення обмоток.
Зовнішні несправності стосуються різних міжфазних коротких замикань між зовнішніми вводами/проводами сухого трансформатора 11 кВ 433 В 2500 кВА scb10, а також однофазних замикань на землю, спричинених спалахом ізоляції вводу через корпус бака.
Несправності трансформатора можуть бути дуже шкідливими. Особливо під час внутрішньої несправності високотемпературна електрична дуга, створена струмом короткого замикання, не тільки спалить ізоляцію обмотки та сердечник, але й призведе до термічного розкладання трансформаторного масла, утворюючи велику кількість газу, що може призвести до деформації або навіть вибуху бака трансформатора. Таким чином, трансформатор повинен бути відключений, коли виникає несправність.
Ненормальні стани трансформаторів в основному включають перевантаження, низький рівень масла, перевантаження по струму, спричинене зовнішніми короткими замиканнями, надмірно високу температуру масла під час роботи, надмірно високу температуру обмотки, надмірний тиск трансформатора та збої системи охолодження. Коли трансформатор знаходиться в ненормальному робочому стані, слід подати сигнал тривоги.
|
Ім'я |

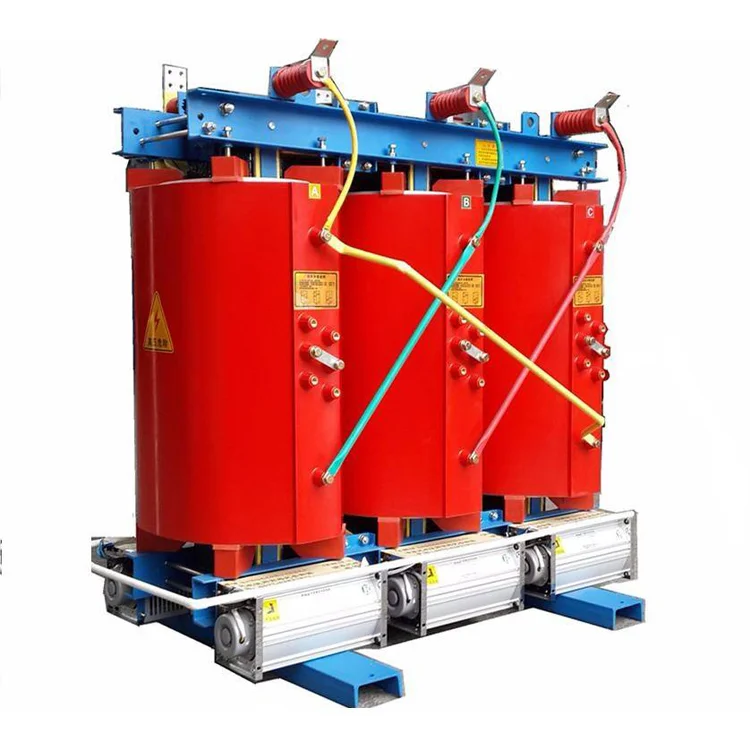

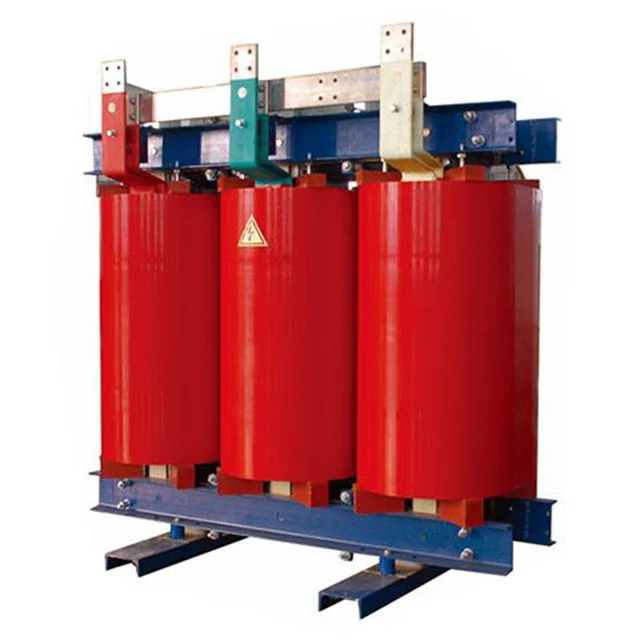

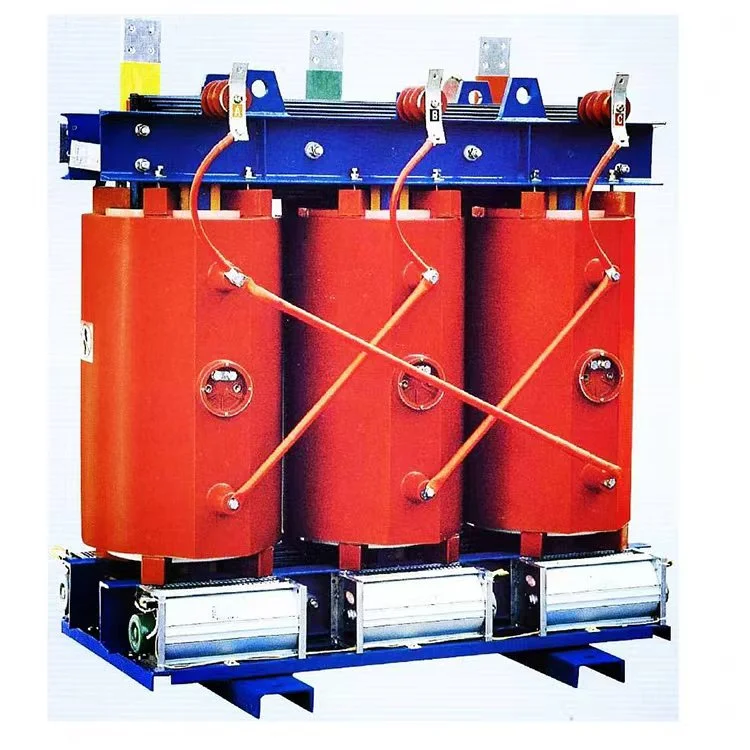

11kv 433v 2500kva scb10 сухий трансформатор |
|
Номінальна місткість |
2500ква |
|
Первинна напруга |
11KV |
|
Вторинна напруга |
0,4 0,415 кВ |
|
Ізоляційний матеріал |
Лита смола |
|
Векторна група |
Dyn11 Yyn0 |
|
Втрата без навантаження (P0) |
3600 Вт±15% |
|
Втрата навантаження (Pk) при 120°C |
18800 Вт±15% |
|
Напруга імпедансу (Великобританія) |
8% |
|
Клас ізоляції |
КЛАС F або H |
|
Спосіб охолодження |
ОНАФ ОНАФ |
|
Частковий розряд |
Менше 10 шт |
1. Який типовий ККД цього трансформатора?
При повному навантаженні ефективність перевищує 98,5% для рівня втрат SCB10. При навантаженні 75% вона може досягати 99%.
2. Наскільки важкий сухий трансформатор SCB10 потужністю 2500 кВА?
Приблизно 3500 4200 кг залежно від матеріалу намотування (мідь важча, але ефективніша).
3. Який час виготовлення?
Зазвичай від 4 до 6 тижнів
4. Чи відповідає він міжнародним стандартам?
Так, сертифіковано згідно IEC 60076 11, GB1094.11, а також ANSI/IEEE C57.12.91.
5. Навіщо купувати у нас?
Пряме заводське ціноутворення з повними звітами про випробування
Доступні налаштування (крани, корпус, векторна група)
Доставка по всьому світу з професійним пакуванням
2 роки гарантії та довічна технічна підтримка
Сухий трансформатор SCB10 11 кВ 433 В 2500 кВА доступний для термінових проектів
Ступінь захисту IP21
Сердечник трансформатора
Обмотка трансформатора
