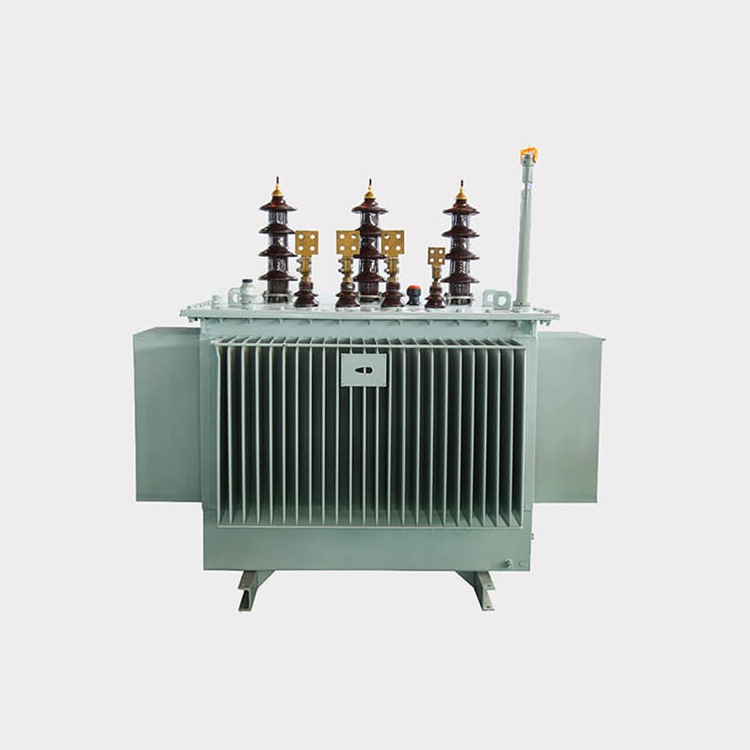

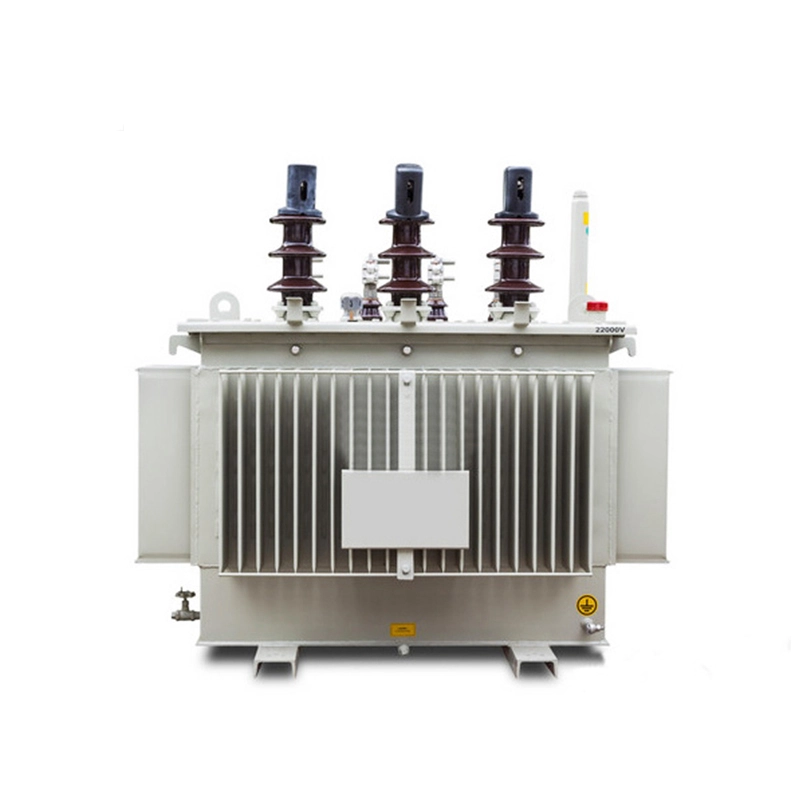

Силовий трансформатор 22 кВ, встановлений на стовпі, 50 кВА

Силовий трансформатор потужністю 22 кВ, встановлений на стовпі, 50 кВА, спеціально розроблений для зовнішніх повітряних ліній. Трансформатор має повністю герметичний структурний масляний бак і вертикальні ребра розсіювання тепла, які забезпечують чудову стійкість до погодних умов і вологостійкість, здатні стабільно працювати протягом тривалого часу в діапазоні навколишнього середовища від -25°C до +40°C. Продукт відповідає стандарту IEC 60076 і відповідним національним стандартам, має надійні, економічні та прості в обслуговуванні характеристики.

Типовий імпеданс короткого замикання цього силового трансформатора потужністю 22 кВ, встановленого на стовпі, 50 кВА становить 4 %, що може ефективно обмежити струм короткого замикання на стороні низької напруги та захистити розподільче обладнання, розташоване нижче. Втрати холостого ходу не перевищують 170 Вт, втрати навантаження (при 75 ℃) не перевищують 950 Вт, а загальний рівень втрат відповідає вимогам вторинної енергоефективності. Сторона високої напруги оснащена перемикачем відводів із діапазоном відводів ±2×2,5%, що дозволяє гнучко регулювати вихідну напругу під час відключень електроенергії та адаптуватися до коливань напруги в мережі.

З точки зору конструкції, порцелянові втулки відповідно встановлені на сторонах високої та низької напруги силового трансформатора 22 кВ, встановленого на стовпі, 50 кВА, а монтажні кронштейни грозовідводу зарезервовані. Поверхня масляного резервуара оброблена дробеструйною, антикорозійною та атмосферостійкою фарбою, а антикорозійний клас відповідає вимогам зовнішнього середовища. Метод охолодження — ONAN, допоміжні вентилятори чи насосні установки не потрібні. Усі зовнішні металеві компоненти оснащені очевидними клемами заземлення, які полегшують наявне підключення до захисного заземлення та забезпечують безпеку експлуатації.

Переваги:

1. Щоб досягти ефективного контролю виробництва, ми провели суворий відбір і аудит постачальників сировини, а також здійснили такі процеси, як перевірка та порівняння вхідних матеріалів. Крім того, кожна партія силового трансформатора на 22 кВ на опорі 50 кВА перевіряється та контролюється якістю суворо відповідно до показників, наданих постачальниками.

2. Wenzhou Xifa Electric Power Equipment Co., Ltd. має висококваліфіковану команду R&D служби, яка може самостійно розробляти та проектувати продукти, що дозволяє нам постійно оптимізувати та надавати клієнтам більш економічні нові продукти. Щоб забезпечити надійну якість продукту, команда дослідників і розробників проводитиме комплексні перевірки вимог і дизайну протягом усього процесу розробки продукту. Перш ніж доставити продукцію клієнтам, ми також проведемо різні тести та налагодження, щоб забезпечити якість продукції.

3. Ми завжди дотримуємося принципу пріоритетності обслуговування та ретельно зібрали команду обслуговування клієнтів, що складається з технічних експертів. Щоб забезпечити своєчасну доставку силового трансформатора 22 кВ на стовпі 50 кВА, мінімізувати втрати та прагнути забезпечити швидше та більш персоналізоване післяпродажне обслуговування, ми впроваджуємо послуги цілодобового відстеження. Ми спілкуємося з клієнтами, надаємо зворотній зв'язок і активно допомагаємо користувачам у вирішенні будь-яких труднощів, з якими вони стикаються.

Основні частини трансформаторів, встановлених на стовпі

Тип переднього монтажу LV DB

Обладнання полюсної лінії

Трансформатор на стовпі

Тип бокового кріплення LV DB

Виробниче обладнання

Машина для намотування фольги

Блок заправки масла

Трансформаторна піч і ливарна установка

Піч-трансформер

Центр тестування

Трансформери в обробці

Трансформатор в сушці

Трансформатор в обмотці 2

Трансформатор в обмотці

Трансформатор в зборі
