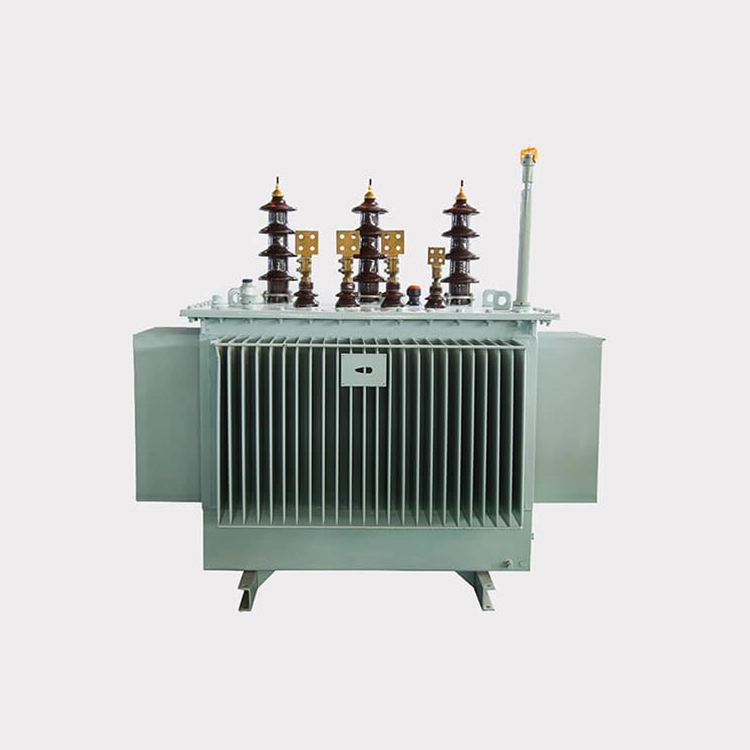

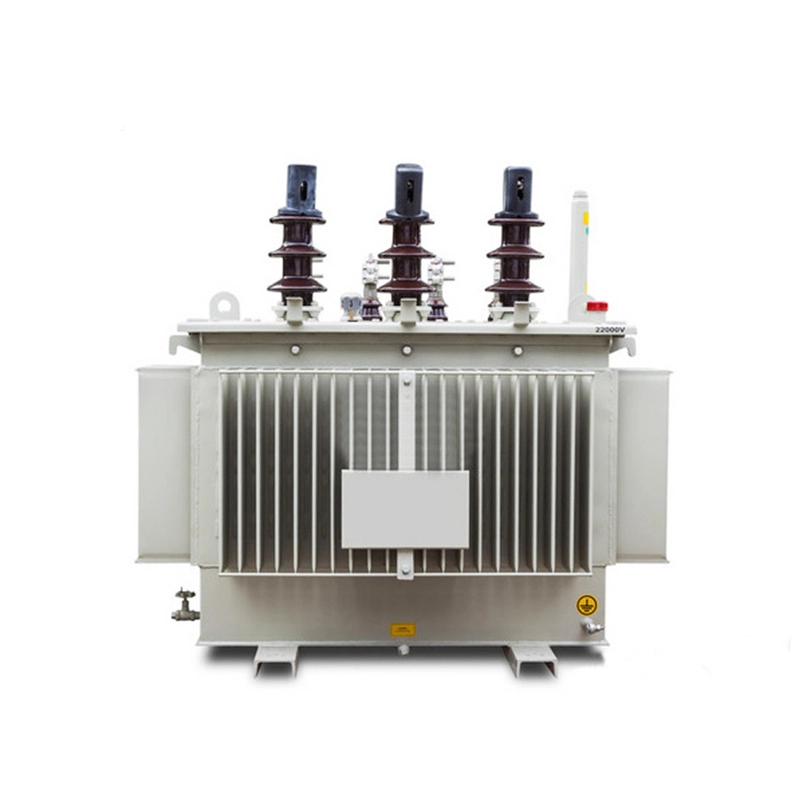

Силовий трансформатор 22kv до 400v 200kva

Силовий трансформатор від 22 кВ до 400 В 200 кВА є незамінним ключовим електричним обладнанням у сфері передачі та розподілу електроенергії. Він забезпечує перетворення напруги та передачу електроенергії на основі принципу електромагнітної індукції. Обладнання в основному складається з сердечника, обмоток, структури розсіювання тепла та компонентів захисту безпеки, зі стабільною структурою та надійною роботою.

Силовий трансформатор від 22 кВ до 400 В 200 кВА використовує високоякісні холоднокатані орієнтовані листи кремнієвої сталі з високою магнітною проникністю як матеріал і застосовує багатоступінчастий прогресивний процес ламінування з повним нахилом 45°, який забезпечує значне зниження втрат навантаження та струму холостого ходу, а також зниження рівня шуму.

Для обмотки низької напруги силового трансформатора від 22 кВ до 400 В 200 кВА, за винятком обмоток малої потужності, які використовують мідні дроти, загальна структура є циліндричною, обмотаною мідною фольгою; обмотка високої напруги має багатошарову циліндричну структуру, використовуючи плоскі дроти з паперовим покриттям або емальовані дроти.

Прийнявши ту саму техніку намотування та використовуючи високошвидкісну машину для намотування, гарантується, що натяг обмотки залишається постійним, а пучок дроту розташовується щільно, завдяки чому досягається збалансований розподіл витків амперу, низьке магнітне поле витоку, висока механічна міцність і сильна здатність проти коротких замикань.

Технічний параметр:

Особливості:

1. Висока ефективність та енергозбереження

Середні втрати холостого ходу силового трансформатора від 22 кВ до 400 В 200 кВА зменшуються на 30% порівняно зі стандартом GB/T6451, середні втрати навантаження зменшуються на 25%, а експлуатаційні витрати зменшуються в середньому на 20%.

2. Висока надійність

Силові трансформатори від 22 кВ до 400 В 200 кВА мають потужну стійкість до короткого замикання, а повністю герметична конструкція може запобігти проникненню кисню та вологи, уповільнюючи старіння ізоляції та подовжуючи термін служби.

3. Довговічність і необслуговування

Під час звичайного періоду використання трансформаторне масло не потрібно замінювати. Вартість обслуговування низька, а термін служби може перевищувати 20 років.

З: Яка структура та метод ущільнення масляного бака силового трансформатора від 22 кВ до 400 В 200 кВА? Як оброблена поверхня паливного бака?

A: Використовується гофрований масляний резервуар із повністю герметичною конструкцією (край резервуара можна приварити або закріпити болтами). Гофровані пластини утворюються шляхом складання холоднокатаних сталевих пластин, які мають функції розсіювання тепла та регулювання об’єму масла за допомогою пружної деформації та можуть замінити резервуар для масла. Що стосується технології ущільнення, імпортований напіврідкий силікон використовується як ущільнювальний матеріал силового трансформатора від 22 кВ до 400 В 200 кВА, який стійкий до високих температур і не старіє, а також має хороші характеристики ущільнення. Для всіх кріпильних елементів використовуються самоблокувальні гайки, що запобігають ослабленню.

Крім того, масляний бак обробляється за допомогою піскоструминної обробки для видалення іржі та електростатичного порошкового напилення (наприклад, покриття з епоксидної смоли або акрилової смоли), з товщиною плівки фарби понад 150 мкм, що забезпечує корозійну стійкість, стійкість до погодних умов і властивості проти старіння.
