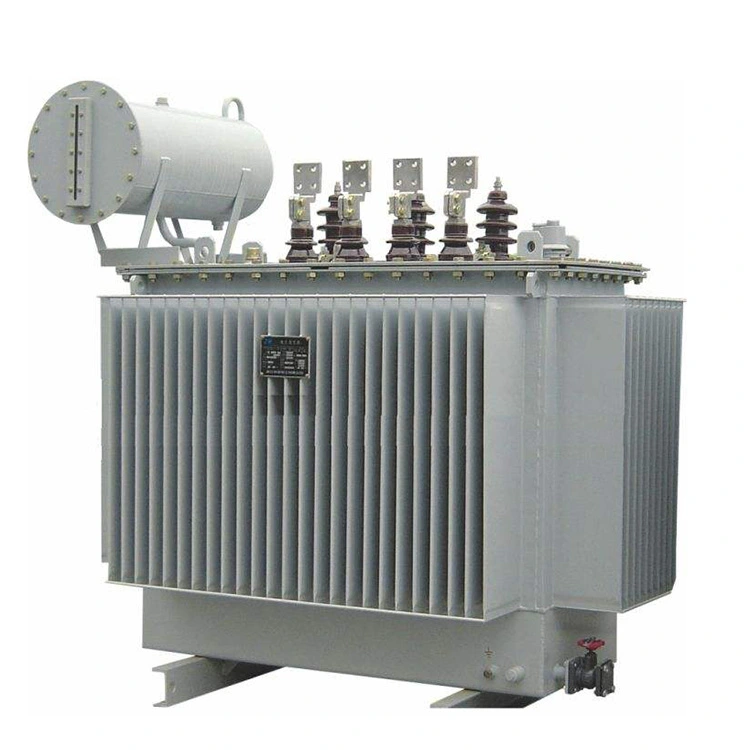

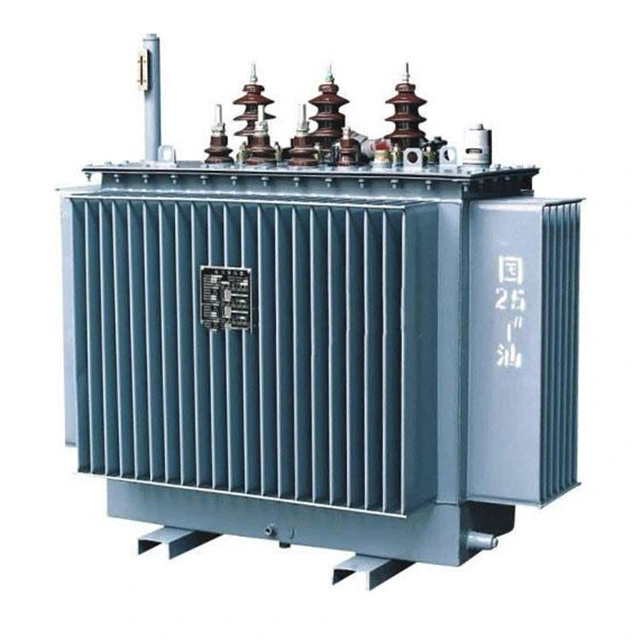

Електричний 3-фазний силовий трансформатор 10 кв 400 кв

Електричний 3-фазний силовий трансформатор 10 кВ 400 кВА в основному складається з таких компонентів, як сердечник, обмотки, масляний бак, пристрій охолодження та пристрій захисту. Усі ядра приймають структуру типу ядра, і зазвичай структура типу ядра використовує процес складання, що перекривається. Обмотки є частиною схеми трифазного силового трансформатора.

Вводи високої та низької напруги 3-фазного силового трансформатора 10 кВ 400 кВА є порцеляновими ізольованими трубками, що містять провідники. Використовуються для кріплення та ізоляції з'єднувальних і вивідних кінців первинної і вторинної обмоток трансформатора.

Масляний бак складається з корпусу бака, кришки бака, пристрою розсіювання тепла та клапана для випуску масла. Його основними функціями є об'єднання трансформатора в єдине ціле і забезпечення відведення тепла. Всередині знаходяться обмотки, сердечник і трансформаторне масло.

Масло 3-фазного силового трансформатора 10 кв 400 кв не тільки має функції циркуляції охолодження та розсіювання тепла, але також має ізоляційний ефект. Існує певна відстань між обмотками та корпусом резервуара (стінки резервуара та дно резервуара), яка ізольована ізоляційним шаром масла в резервуарі.

Вибухозахищена труба, її функція полягає в запобіганні вибуху в паливному баку. Перемикач РПН використовується для зміни кількості витків в обмотках трансформатора для регулювання вихідної напруги трансформатора. Спосіб регулювання напруги 3-фазним силовим трансформатором 10 кВ 400 кВА полягає у встановленні відводів на одній з його обмоток, видаленні або додаванні частини витків в обмотці, тим самим змінюючи кількість витків і досягаючи мети зміни співвідношення напруг.

Технічний параметр:

З: Як сердечник 3-фазного силового трансформатора 10 кв 400 кв розсіює тепло?

A: Під час нормальної роботи трансформатора сердечник виділяє тепло через втрати заліза. Чим більше вага і об'єм ядра, тим більше тепла воно виділяє. Температура трансформаторного масла вище 95 градусів схильна до старіння, тому температура поверхні сердечника повинна бути якомога нижче цієї температури. Для цього потрібна структура розсіювання тепла ядра, щоб швидко розсіювати тепло ядра. Структура розсіювання тепла полягає в основному для збільшення поверхні розсіювання тепла ядра. Розсіювання тепла серцевиною в основному включає розсіювання тепла в масляному каналі та розсіювання тепла в повітряному каналі серцевини.

У масляних занурених трансформаторах великої потужності масляні канали часто встановлюються між шарами сердечника для посилення ефекту розсіювання тепла. Масляні канали бувають двох типів: одні паралельні листам кремнієвої сталі, а інші - перпендикулярні листам сталі. Останнє розташування має кращий ефект розсіювання тепла, але структура є більш складною.

У сухих трансформаторах сердечник охолоджується повітрям. Для того щоб температура серцевини не перевищувала допустиму величину, в стовпах і ярмах залізної серцевини часто встановлюють повітряні канали.
