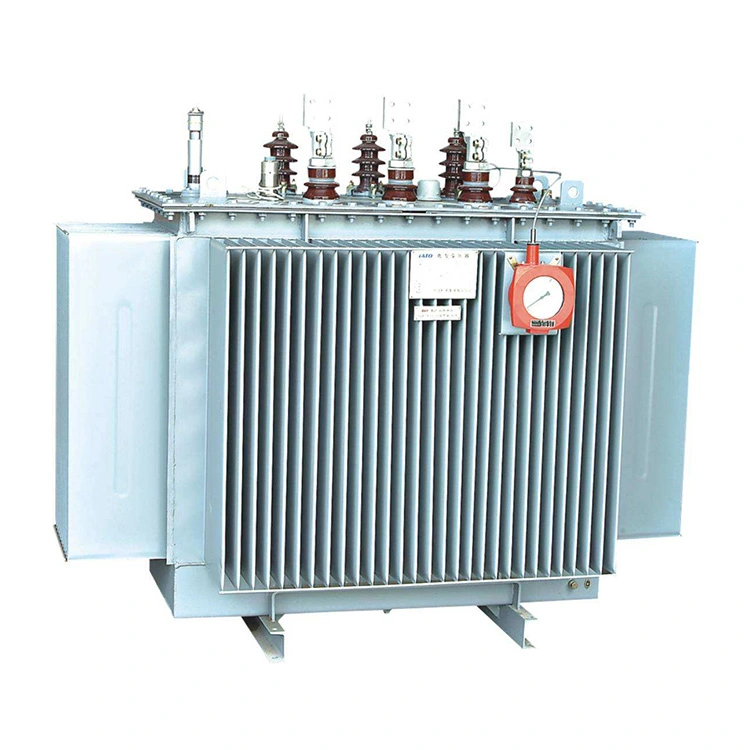

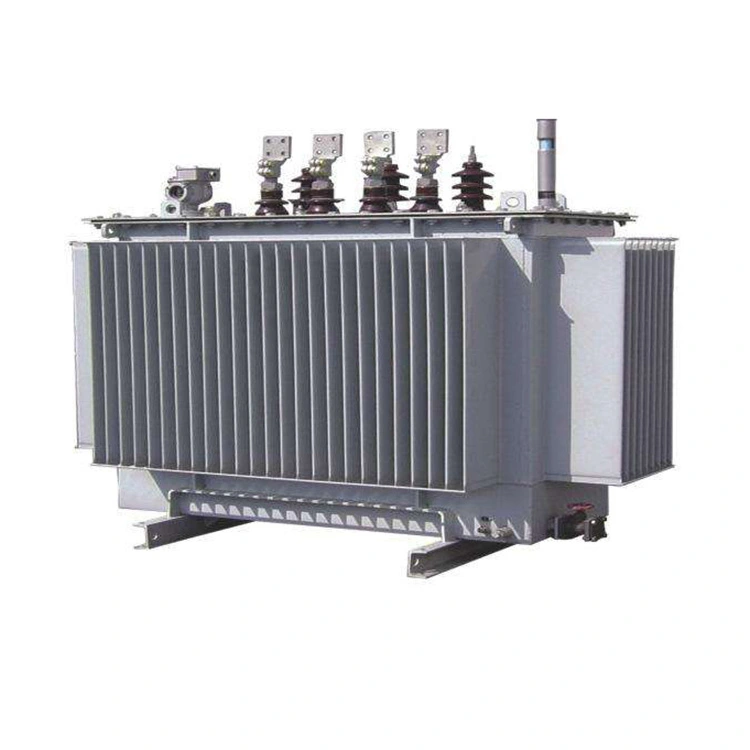

Силовий трансформатор 11 кв 1000 ква на навантаженні

В основі силового трансформатора 11 кв 1000 ква на перемиканні відводів навантаження використано високоякісну холоднокатану листову кремнієву сталь з орієнтованим на зерно. Конструкція має повний нахил і без отворів, а серцевина має багаторівневу ступінчасту форму, з трьома або п'ятьма швами. Втрата повітря та шум низькі. Сердечник прокатується безпосередньо за допомогою спеціального обладнання, без швів, що зменшує магнітний опір і призводить до низької втрати повітря.

Для обмоток використовується високоякісний мідний дріт. Вони виготовляються шляхом витягування безкисневих мідних стрижнів або мідних змійовиків. Його форми включають циліндричні, нові спіральні, роз’ємні типи тощо, що забезпечує силовий трансформатор із перемиканням відводів на навантаженні 11 кв 1000 ква має достатню електричну міцність, механічну міцність і здатність розсіювати тепло.

Масляний бак виготовлений із високоякісних сталевих пластин, зварених між собою. Компоненти розсіювання тепла використовують радіатори типу мікросхем, радіатори розширення або гофровані масляні баки. Масляний бак проходить надійні випробування на герметичність на заводі. Після того, як внутрішня та зовнішня поверхні промиваються кислотою та фосфатуються, силовий трансформатор 11кВ 1000 ква з перемиканням навантаження на навантаження фарбується трьома основними та одним поверхневим покриттям, яке є водночас стійким до корозії та елегантним.

Технічні характеристики:

Питання: Чому листи кремнієвої сталі використовуються як серцевина 11 кв 1000 ква на силових трансформаторах із зміною навантаження?

A: Звичайні сердечники трансформаторів зазвичай виготовляються з листів кремнієвої сталі. Кремнієва сталь — це тип сталі, що містить кремній із вмістом кремнію від 0,8% до 4,8%. Використання кремнієвої сталі як сердечника трансформатора пояснюється тим, що кремнієва сталь сама по собі є високомагнітним матеріалом. У котушці під напругою він може генерувати велику інтенсивність магнітної індукції, тим самим зменшуючи об’єм трансформатора.

Ми знаємо, що насправді силовий трансформатор 11 кв 1000 ква під навантаженням працює в умовах змінного струму. Втрата потужності виникає не лише в опорі котушки, але й у залізному сердечнику через змінний електромагнітний вплив. Втрату потужності в залізному сердечнику зазвичай називають «втратою в залізі», і це спричинено двома причинами: одна — «втрата на гістерезис», а інша — «втрата на вихровий струм».

Втрати на гістерезис — це втрати в залізі, що утворюються сердечником під час намагнічування через явище гістерезису. Величина цієї втрати пропорційна площі, охопленій петлею магнітного гістерезису матеріалу. Петля магнітного гістерезису кремнієвої сталі вузька, тому використання її як сердечника трансформатора призводить до менших втрат на гістерезис, що значно знижує ступінь нагрівання.

Тим часом, завдяки наявності кремнієвих елементів, кремнієва сталь може значно підвищити питомий опір матеріалу залізного сердечника, ефективно пригнічуючи індуковані вихрові струми, створювані змінним магнітним полем усередині залізного сердечника, і значно зменшуючи втрати на вихрові струми.

Ламінована та складена структура листів кремнієвої сталі в поєднанні з їхніми власними характеристиками низьких втрат дозволяє залізному сердечнику силового трансформатора з перемиканням відводів 11 кВ 1000 ква на навантаженні мати менший підйом температури в умовах змінного струму частоти живлення та працювати більш енергоефективно та стабільно.
