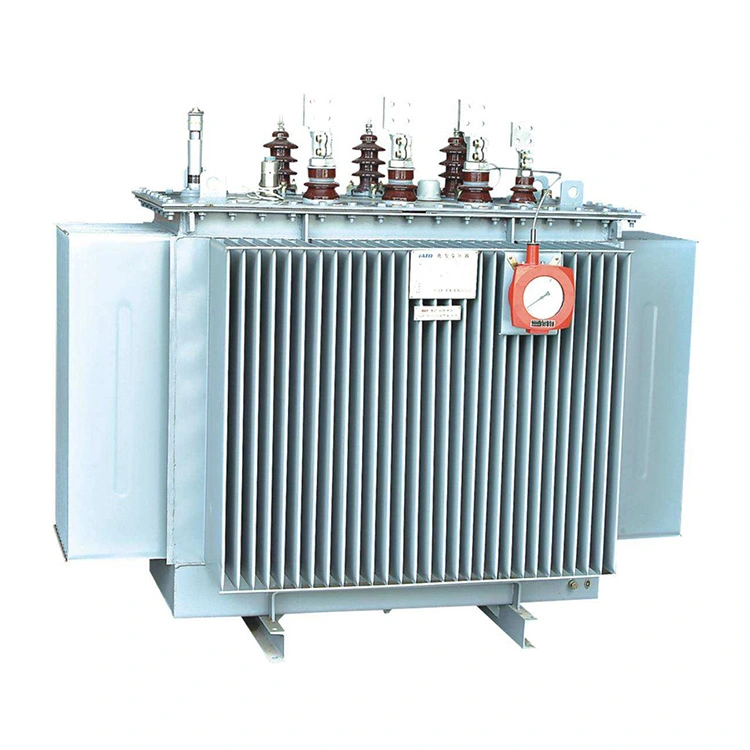

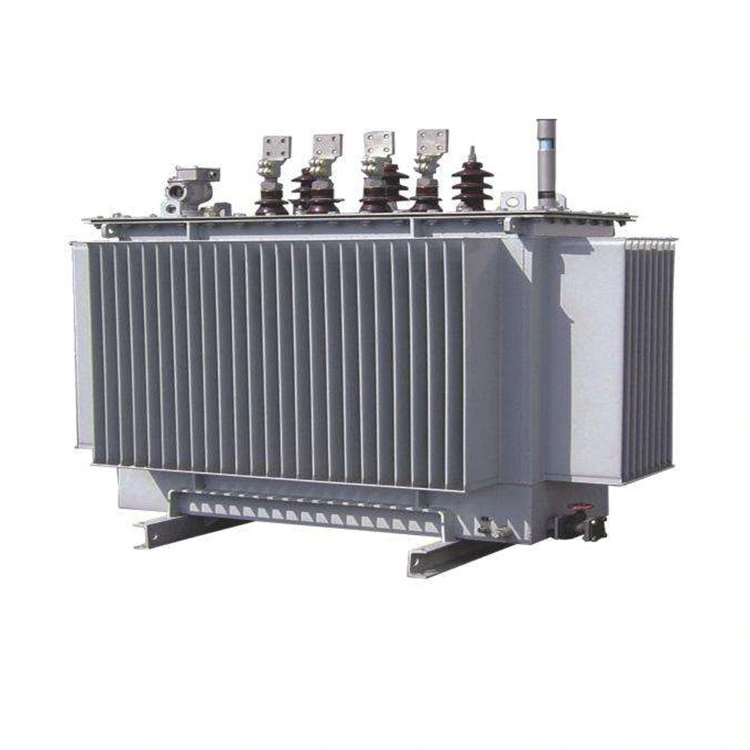

Сердечник масляного силового трансформатора 10 кВ 1600 кВА виготовляється шляхом укладання високоякісних холоднокатаних листів кремнієвої сталі. Це значно зменшує втрати холостого ходу та струм холостого ходу. Серцевина скріплена разом, щоб забезпечити її герметичність і мінімізувати шум. Обмотки як високої, так і низької напруги намотані з безкисневої міді. Обмотка низької напруги має подвійну або чотириспіральну структуру, тоді як обмотка високої напруги має багатошарову циліндричну структуру.
З’єднання масляного силового трансформатора 10 кВ 1600 кВА використовує технологію Dyn11, яка зменшує вплив гармонік на електромережу та покращує якість електропостачання. Він має повністю герметичну структуру, що подовжує термін служби.
Масляний силовий трансформатор 10 кВ 1600 кВА не потребує технічного обслуговування, а фактично виміряний шум нижчий за стандартний. На відміну від звичайних масляних трансформаторів, повністю герметичні трансформатори не потребують масляного бака. Зміни в обсязі масла можуть автоматично регулюватися і компенсуватися еластичністю гофрованих пластин в масляному баку.
|
Назва продукту |
Масляний силовий трансформатор 10 кв 1600 кв |
|
Високий тиск (KV) |
10 КВ |
|
Діапазон високого тиску (%) |
±5/±2 ×2,5% |
|
Низький тиск (KV) |
0,4 кВ |
|
Векторний символ групи |
Dyn11/Yyn0 |
|
Втрати навантаження без навантаження (Вт) |
1640 Вт |
|
Втрата навантаження (Вт) |
14500 Вт |
|
Струм без навантаження (%) |
0,8 % |
|
Опір короткого замикання (%) |
4,5 % |
1. Його серцевина виготовляється шляхом укладання листів орієнтованої кремнієвої сталі товщиною від 0,18 до 0,3 міліметра за допомогою процесів штампування та зрізання, що забезпечує хорошу стабільність.
2. Котушка виготовлена з чистої міді. Для ланцюгів високої напруги використовується поліімідний емальований дріт; у той час як для ланцюгів низької напруги використовується безкисневий мідний дріт або мідна фольга для підвищення стійкості до короткого замикання.
3. «Використання символу з’єднання «Dyn11» дозволяє уникнути впливу гармонік вищого порядку. Він ефективно протистоїть впливу некомпенсованих навантажень і покращує якість електропостачання».
4. Масляний силовий трансформатор 10 кВ 1600 кВА використовує вакуумне впорскування масла для видалення бульбашок повітря з сердечника, забезпечуючи стабільність ізоляції.
5. Трансформатор проходить сувору перевірку перед виходом із заводу та повністю відповідає стандартам IEC та ISO.
(1) Корпус повністю герметичного масляного трансформатора заповнений маслом під вакуумом, яке повністю видаляє вологу та повітря з ізоляційних матеріалів, забезпечуючи тривалий термін служби трансформатора.
(2) Для повністю герметичних масляних силових трансформаторів 10 кВ 1600 кВА для масляного резервуара використовується гофрований бак або розбірний пристрій для розсіювання тепла, а масляний резервуар видаляється. Зміна об'єму масла компенсується пружністю масляного бака.
Оскільки корпус повністю герметичного масляного зануреного трансформатора ізольований від повітря, немає контакту між маслом і повітрям, тому ізоляція не буде вологою, а швидкість старіння значно зменшиться. В результаті підвищується надійність і термін служби трансформатора. Немає необхідності перевіряти перед початком роботи, тому користувачі можуть заощадити кошти.
