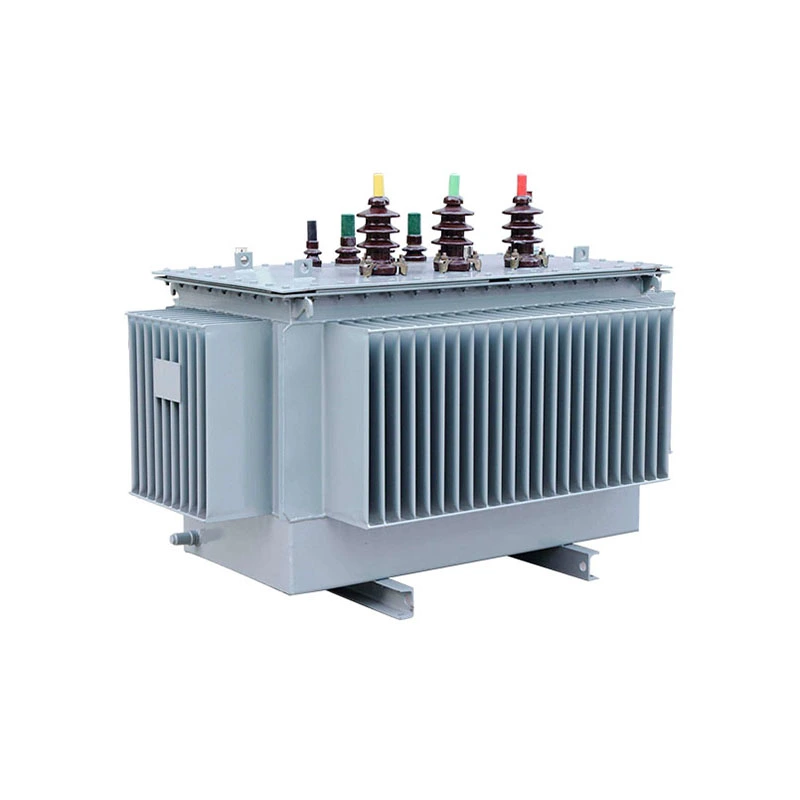

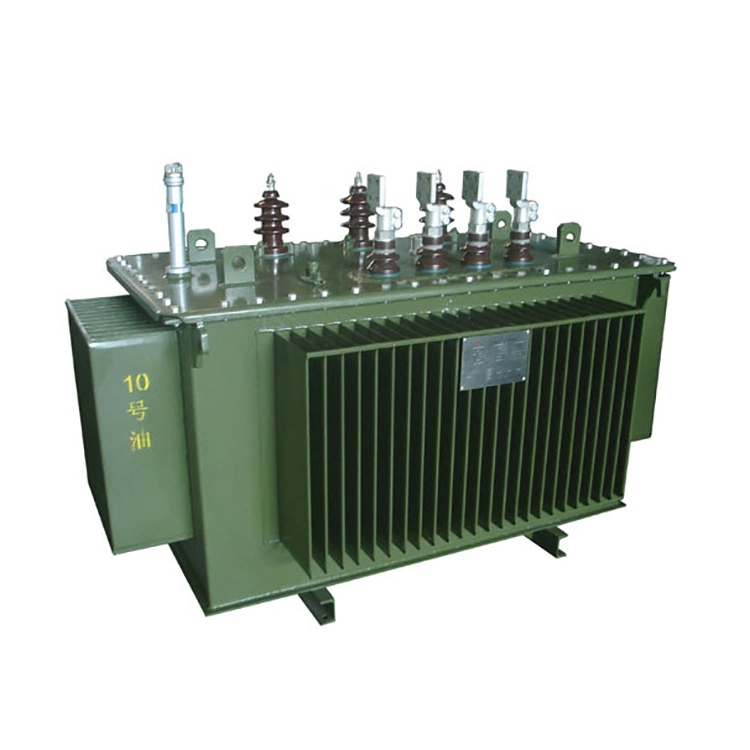

3-фазний трансформатор з аморфного мідного сплаву потужністю 100 кВА можна розділити на два типи: масляний і сухий. Масляний трансформатор використовує метод охолодження ONAN. Тоді як розподільний трансформатор сухого типу використовує природне повітряне охолодження або примусове повітряне охолодження для розсіювання тепла, що утворюється під час роботи. Адекватна вентиляція та плавний потік повітря є вирішальними для сухих розподільних трансформаторів, щоб запобігти перегріву та підтримувати високу ефективність роботи трансформаторів.
Серцевина трансформатора з аморфного сплаву виготовлена зі смуг аморфного сплаву на основі заліза. Товщина сталевих смуг становить всього 0,02-0,03 мм. Його виробляють шляхом швидкого охолодження розплавленої сталі. Внутрішні атоми розташовані в неправильній аморфній структурі без зернистої структури кремнієвої сталі. Це значно зменшує втрати на гістерезис і втрати на вихрові струми від основного джерела матеріалу.
Завдяки енергозберігаючій конструкції трансформатора з аморфного сплаву ефективність усієї системи значно перевищує ефективність звичайних розподільних трансформаторів із кремнієвої сталі. Навіть якщо обладнання працює безперервно без перерв протягом року, воно може значно скоротити витрати на експлуатацію та обслуговування електроенергії за рахунок мінімізації втрат заліза. Це переважне обладнання для розподілених нових електростанцій на закордонних інженерних майданчиках.
|
Назва продукту |
3-фазний трансформатор із мідного аморфного сплаву потужністю 100 кВА |
|
|
Тип |
Занурений в масло |
Сухий тип |
|
Номінальний коефіцієнт |
0,4 кВ/10 кВ (користувацький 0,4/6,6、0,4/11) |
0,4 кВ/10 кВ |
|
Імпеданс Великобританії |
4% |
6% |
|
Втрата без навантаження P₀ |
≈65 Вт |
≈75 Вт |
|
Втрата навантаження Pk@75 ℃ |
≈1080 Вт |
≈1150 Вт |
|
Струм без навантаження |
≤0,6% |
≤0,8% |
|
Клас ізоляції |
клас А |
Клас F |
|
Охолодження |
ONAN |
AN / AF |
|
Рівень захисту |
IP00/IP54 |
Стандарт IP20, опція IP30 |
|
Шум |
≤52 дБ |
≤58 дБ |
|
Сердечник і обмотка |
Аморфний сердечник + повністю мідна котушка |
Аморфний сердечник + повна мідна лита епоксидна котушка |
З: При використанні 3-фазного трансформатора з аморфного мідного сплаву потужністю 100 кВА, які суттєві відмінності в характеристиках пускового струму намагнічування порівняно з традиційними трансформаторами з листового кремнію?
A: Порівняно з традиційними трансформаторами з листової кремнієвої сталі характеристики пускового струму намагнічування трансформатора з аморфного сплаву мають значні відмінності: через нижчу щільність магнітного потоку насичення аморфного сплаву, приблизно 1,55 Тл, нижчу, ніж у листової кремнієвої сталі 1,75 Тл, і вищий залишковий магнетизм, приблизно від 0,7 до 0,8, пік його пусковий струм збудження може в 10-15 разів перевищувати номінальний струм (у той час як для традиційного листового кремнію це в 5-8 разів). Тим часом постійна часу спаду пускового струму є довшою, і вміст гармонік, особливо другої гармоніки, також значно збільшується. Завдяки цим характеристикам 3-фазний трансформатор із аморфного мідного сплаву потужністю 100 кВА більш схильний до глибокого насичення під час замикання вимикача, створюючи більш високі та більш стійкі ударні струми. Це не тільки збільшує ризик неправильного спрацьовування автоматичних вимикачів вище за течією та перегоряння запобіжників, але також може спричинити механічне пошкодження чутливого до удару сердечника з аморфного сплаву.
Тому потрібні спеціальні стратегії проектування та роботи, такі як замикання вибору фази, налаштування налаштувань захисту та вибір трансформаторів струму з більшими можливостями проти насичення.
