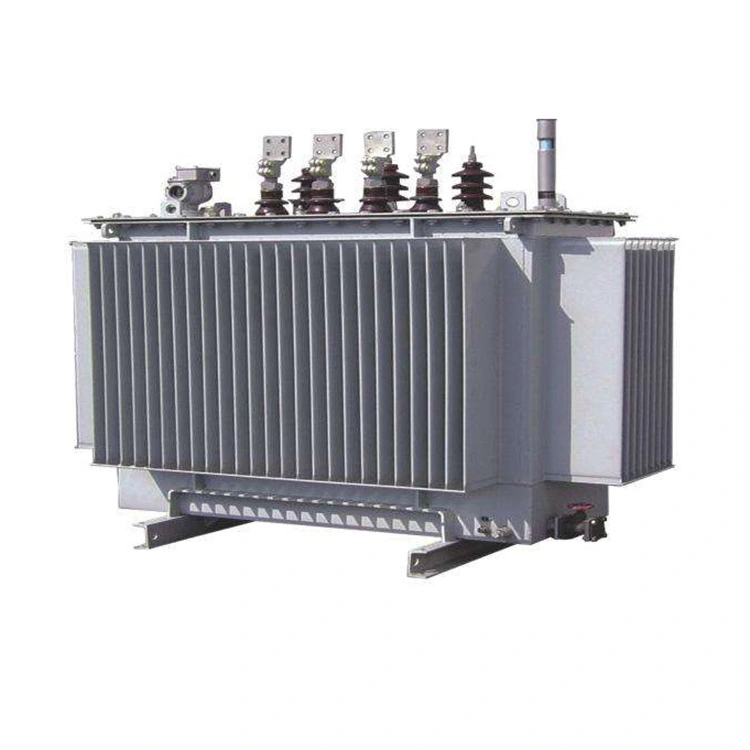

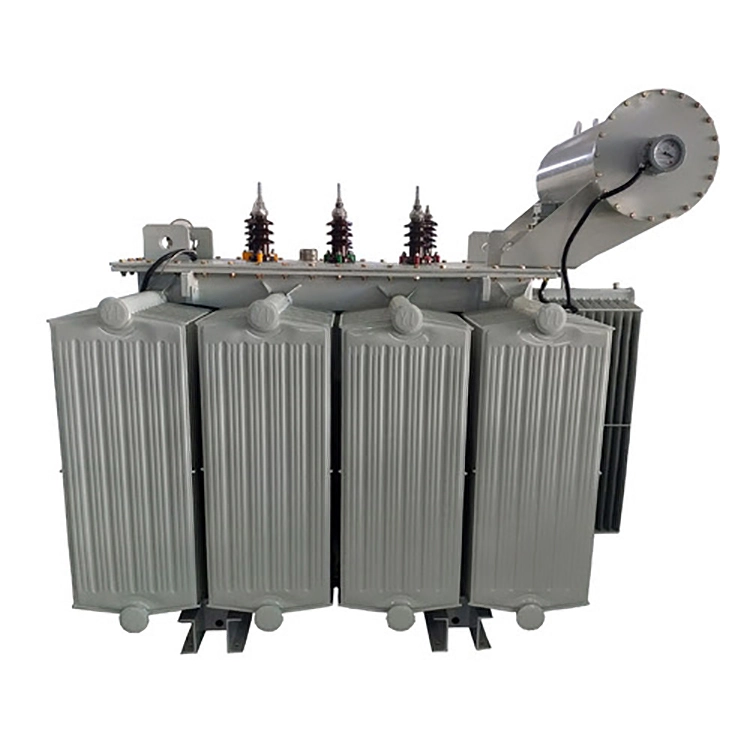

33 кв 2,5 Мва масляний трансформатор із аморфного сплаву

Сердечник трансформатора з осердям із аморфного сплаву 33 кВ 2,5 мВА виготовлений із замкнутого циклу намотування смуг із аморфного сплаву на основі заліза. Інтегрована структура без ламінованих повітряних проміжків значно зменшує гістерезис і втрати на вихрові струми. Порівняно з традиційними сердечниками з кремнієвої сталі втрати холостого ходу значно зменшені. Основна колона та ярмо з’єднані між собою епоксидним клеєм для скла, що робить загальну жорсткість міцнішою та ефективно пригнічує робочу вібрацію та шум.

Обмотки трансформатора з осердям із аморфного сплаву 33 кВ потужністю 2,5 мВА використовують мідні провідники високої чистоти та поєднуються з процесом багатошарового покриття ізоляції, що підходить для умов високої напруги. У поєднанні з удосконаленою спіраллю та безперервною структурою намотування з перемежуванням він рівномірно розподіляє електричне поле обмотки, що покращує допуск ізоляції та стійкість до деформації. Сторона високої напруги трансформатора з сердечником із аморфного сплаву 33 кВ 2,5 мВА оснащена механізмами регулювання напруги збудження ±2×2,5%, які можуть точно адаптуватися до вимог регулювання коливань напруги мережі.

Корпус коробки утворений цільним зварюванням гофрованих сталевих пластин. Завдяки адаптивній структурі теплообміну гофрованої оболонки можна досягти ефективного охолодження ізоляційної олії природною циркуляцією без необхідності зовнішнього пристрою розсіювання тепла, придатного для тривалої безперервної роботи. Масляний трансформатор із сердечником із аморфного сплаву 33 кВ 2,5 мВа заповнений екологічно чистою мінеральною ізоляційною олією відповідно до стандартів IEC 296, яка поєднує чудову теплопровідність та ізоляційні характеристики, ефективно ізолює внутрішні компоненти під напругою та запобігає ризику пошкодження ізоляції.

Технічний параметр:

Ключові характеристики:

1. Ультра енергозбереження: за допомогою сердечників з аморфного сплаву втрати холостого ходу зменшуються приблизно на 70% – 80 % порівняно з традиційними трансформаторами з кремнієвої листової сталі типу S9/S11. 33 кВ 2,5 мВА масляний трансформатор із сердечником із аморфного сплаву особливо підходить для тривалої роботи в сільських електромережах і галузях, де навантаження не завжди працює на повну потужність.

2. Повністю герметичний не потребує технічного обслуговування: масляний бак має повністю герметичну структуру, щоб запобігти контакту масла з повітрям, уникаючи зволоження та старіння ізоляції. 33 кВ 2,5 мВА масляний трансформатор із сердечником із аморфного сплаву може досягти терміну служби без обслуговування 50 років і підходить для суворих зовнішніх умов.

3. Висока надійність: обмотка низької напруги намотана мідною фольгою, а обмотка високої напруги намотана мідним дротом. Завдяки сильному опору короткому замиканню та ударам блискавки структура компактна,
