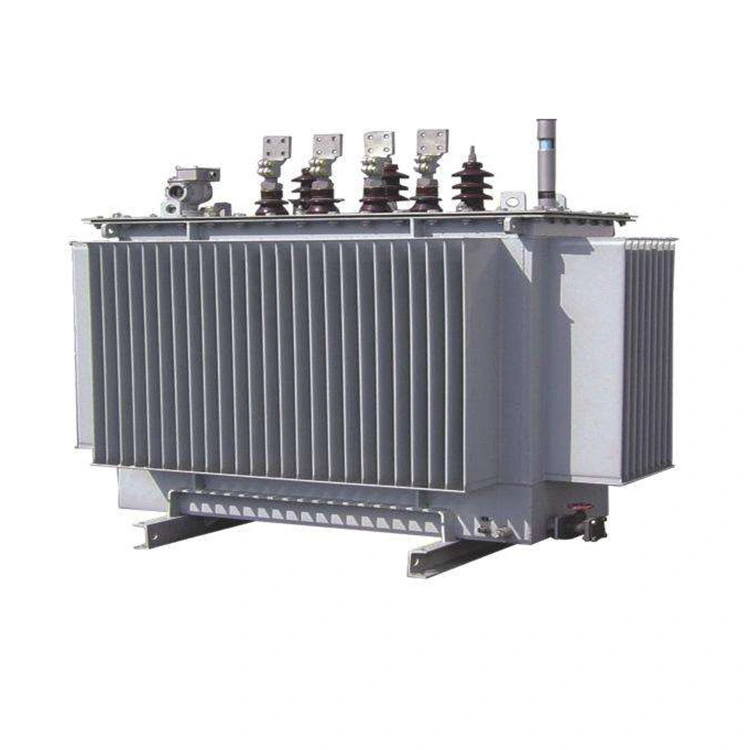

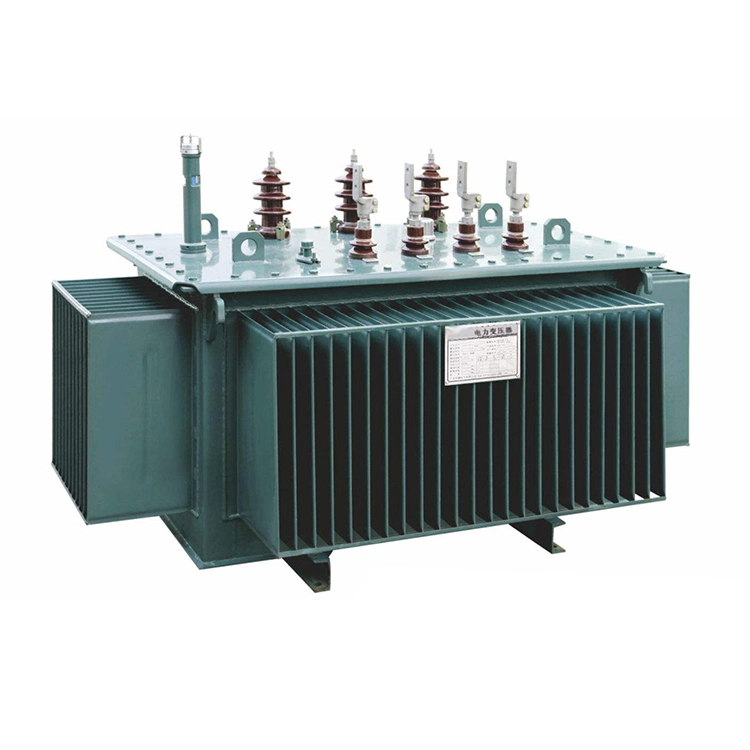

Масляний занурений трансформатор потужністю 800 кВА з аморфного сплаву

Занурений трансформатор із аморфного сплаву на 800 кВА виготовляється з нового типу енергозберігаючого матеріалу. Його основний матеріал‌ виготовлено з аморфного сплаву, який має високу магнітну проникність і надзвичайно низькі втрати на гістерезис, що може значно підвищити енергоефективність холостого ходу та відповідає стандартам GB/T 20052 або IEC 60076.‌ І його метод охолодження‌ – занурення в масло.

Герметична структура зануреного в масло трансформатора з аморфного сплаву потужністю 800 кВА забезпечує вологостійкість і стійкість до корозії, підходить для зовнішніх або внутрішніх підстанцій з висотою ≤1000 м і підвищенням температури навколишнього середовища ≤55K.

Найбільша перевага‌ цього зануреного в масло трансформатора з аморфного сплаву потужністю 800 кВА полягає в надзвичайно низьких втратах без навантаження. Цей трансформатор має приблизно 300–450 Вт (у порівнянні з листовою кремнієвою сталлю, яка становить близько 1000–1500 Вт), що на 60–75% менше, ніж у традиційних трансформаторів із листової кремнієвої сталі. У той же час він має низький рівень шуму (≤55 до 60 дБ), сильну здатність до перевантаження, тривалий термін служби та зазвичай може використовуватися від 25 до 30 років. Однак вартість вища (приблизно на 20-40% дорожче, ніж трансформатори тієї ж специфікації з листами кремнієвої сталі).

Таким чином, масляний занурений трансформатор із аморфного сплаву 800 кВА підходить для промислових, комерційних сценаріїв або сценаріїв розподілу електроенергії з високими вимогами до енергоефективності.

Технічний параметр:

З: Чому втрати холостого ходу зануреного в масло трансформатора з аморфного сплаву 800 кВА значно нижчі, ніж у трансформатора з такою ж потужністю, виготовленого з листів кремнієвої сталі?

A: По-перше, товщина смуги аморфного сплаву становить лише 20-30 мкм, що становить приблизно одну десяту товщини звичайних листів кремнієвої сталі (230-350 мкм). Відповідно до співвідношення, що втрати на вихрові струми пропорційні квадрату товщини, втрати на вихрові струми в сердечнику 800 кВА значно зменшуються. У той же час питомий опір аморфного сплаву приблизно в 2,5 рази вищий, ніж у листів кремнієвої сталі, що ще більше послаблює втрати циркуляційного струму, викликані між шарами, коли змінюється магнітний потік.

По-друге, петля гістерезису вузька, а коерцитивна сила низька. Аморфний сплав має аморфну ​​структуру без дефектів меж зерен, а опір перевороту магнітного домену невеликий. Коерцитивна сила становить лише від 1/3 до 1/5 сили силіконової сталі. Це значно зменшує енергію, необхідну для кожного циклу намагнічування, і значно зменшує втрати на гістерезис.

По-третє, конструкція робочої щільності магнітного потоку є відносно низькою. Для зануреного в масло трансформатора з аморфного сплаву потужністю 800 кВА номінальна щільність магнітного потоку зазвичай становить від 1,35 до 1,45 Тл, що нижче, ніж для листів кремнієвої сталі від 1,65 до 1,75 Тл. Оскільки втрати заліза пропорційні квадрату або більшій степені щільності магнітного потоку, відповідне зменшення щільності магнітного потоку може призвести до значного зменшення одиничних втрат маси.

Виходячи з наведених вище механізмів, втрати холостого ходу зануреного в масло трансформатора з аморфного сплаву 800 кВА зазвичай становлять лише 30%-40% від втрати трансформатора такої ж потужності з листами кремнієвої сталі класу S13 або S14. Це особливо підходить для сценаріїв розподілу електроенергії, коли обладнання часто знаходиться в умовах невеликого навантаження або в режимі очікування.
